Un peu d'histoire :
A partir de 1928, on voit arriver
sur le marché des postes de radios alimentés par le secteur (courant alternatif).
Dès lors, les constructeurs regroupent dans un même boîtier l'alimentation, le
récepteur, le haut-parleur et l'antenne cadre.
Les postes de radios, vers 1930,
deviennent superhétérodynes, et ce généralise en 1934. Ce système a été inventé
et mis au point par Lucien Lévy en 1917. Les réglages se simplifient, il ne
reste plus qu'un seul bouton pour rechercher une station. Ce système est
toujours utilisé aujourd'hui.

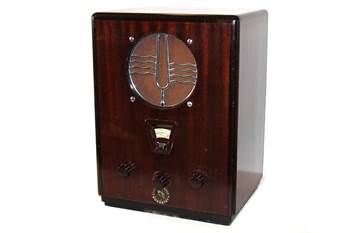

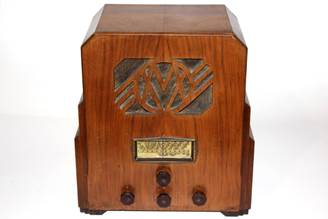

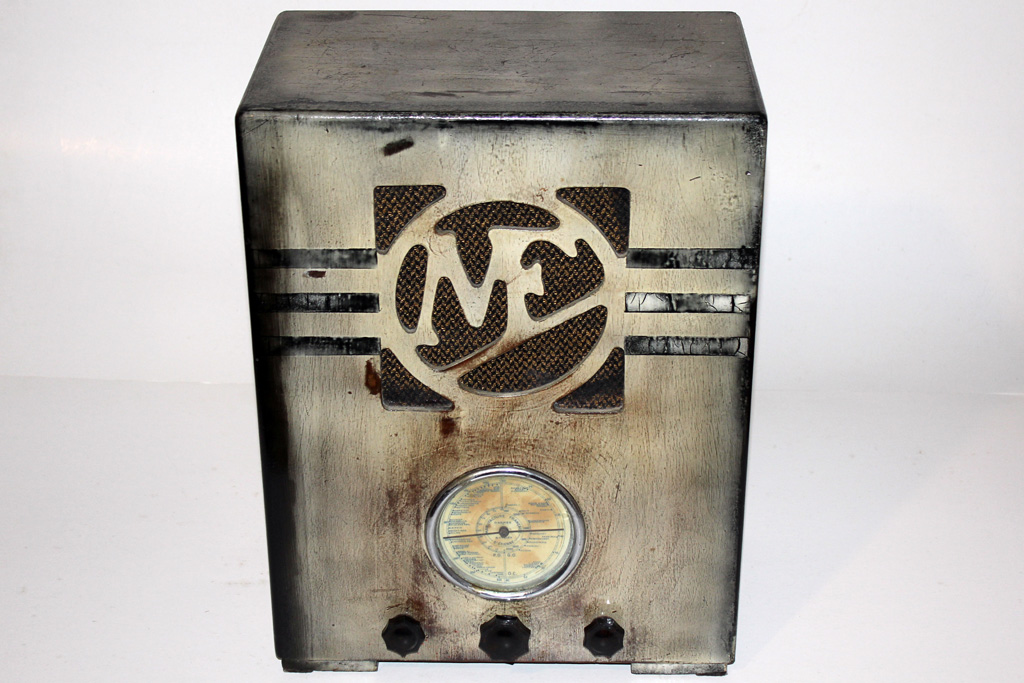

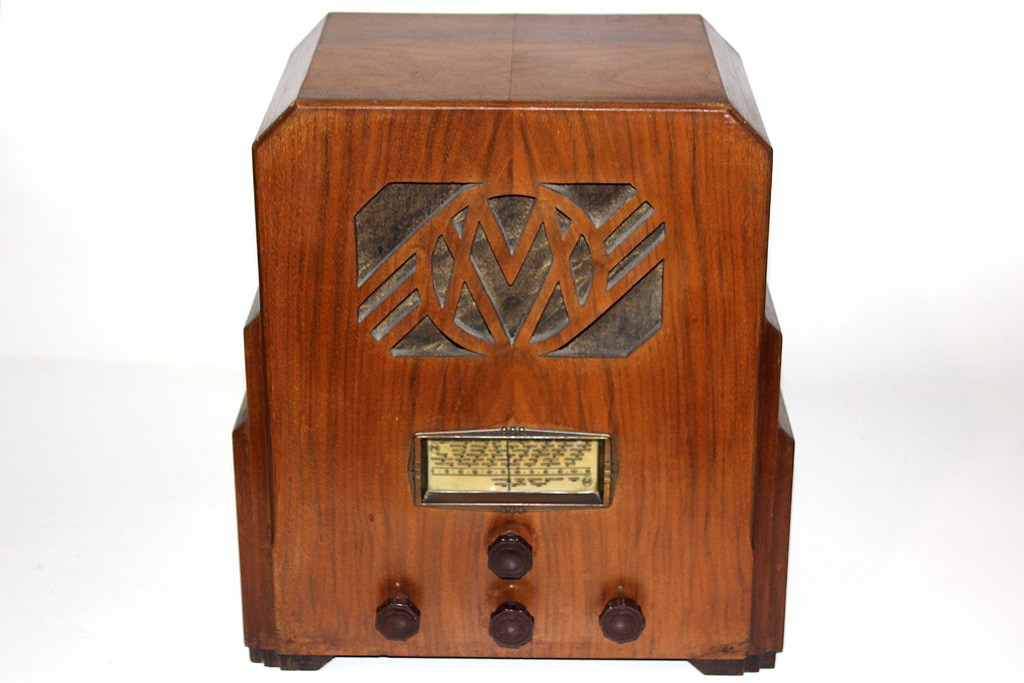

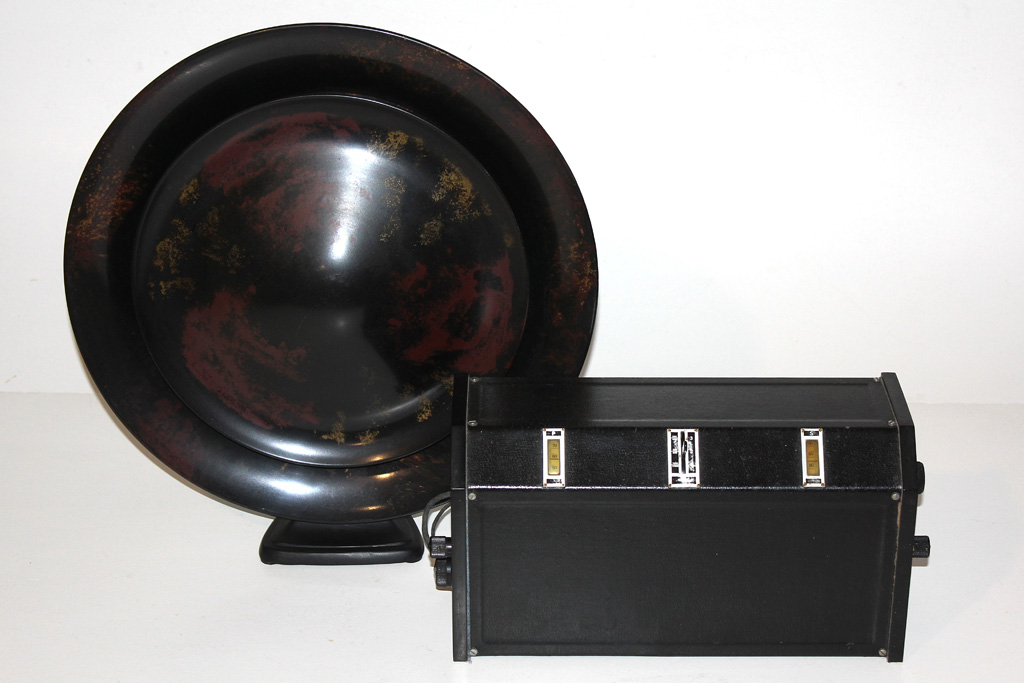

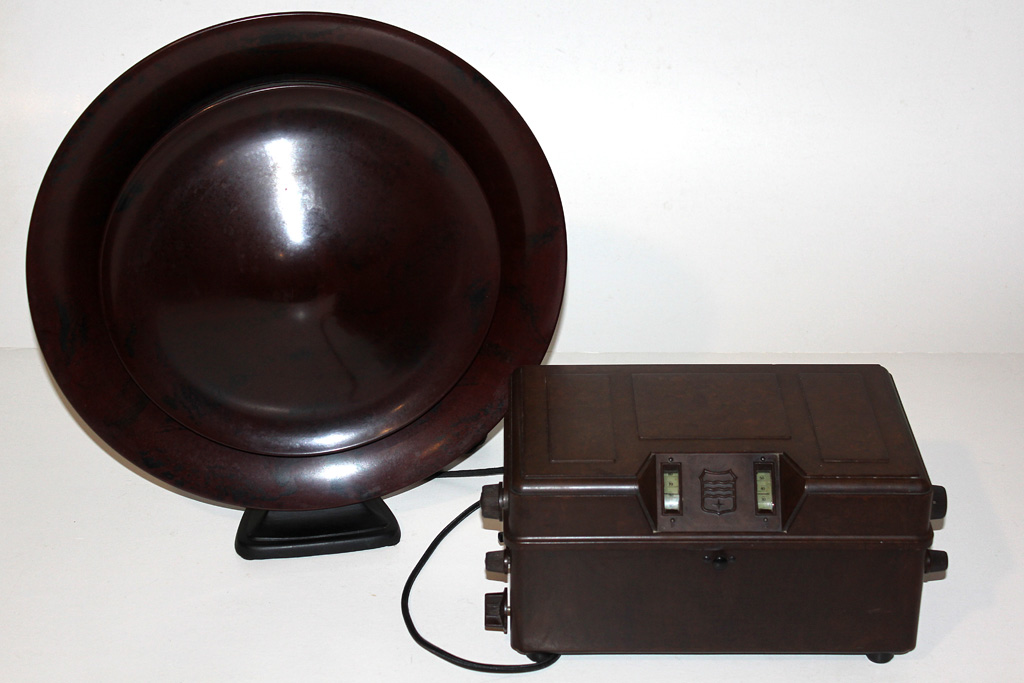

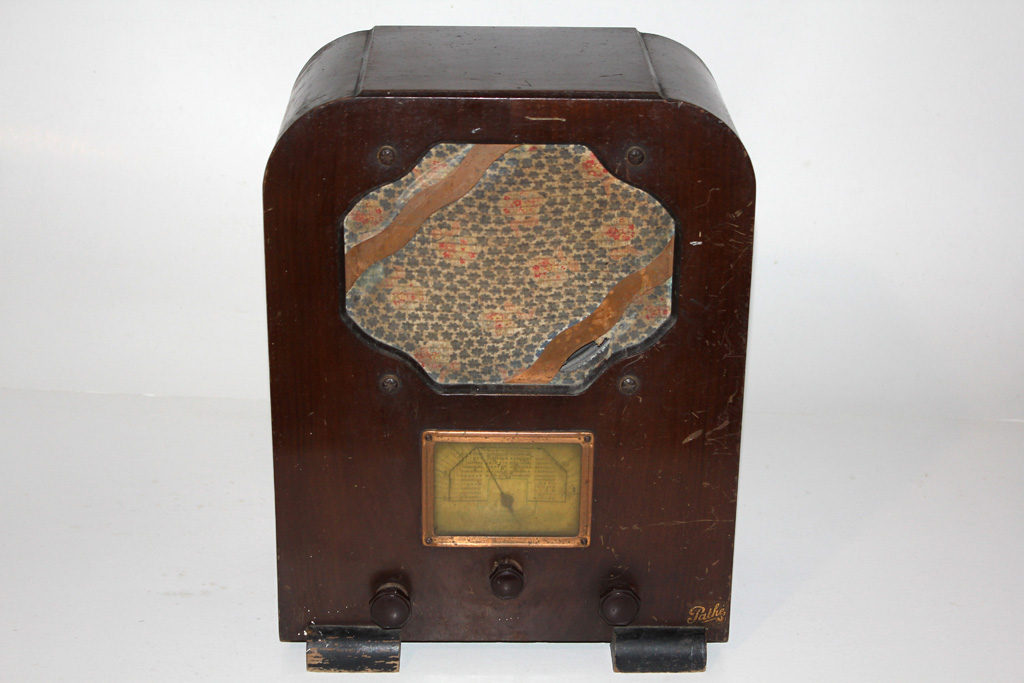

Voici des récepteurs fabriqués jusqu'en 1945 (33 appareils) :
|
|
|
|
|

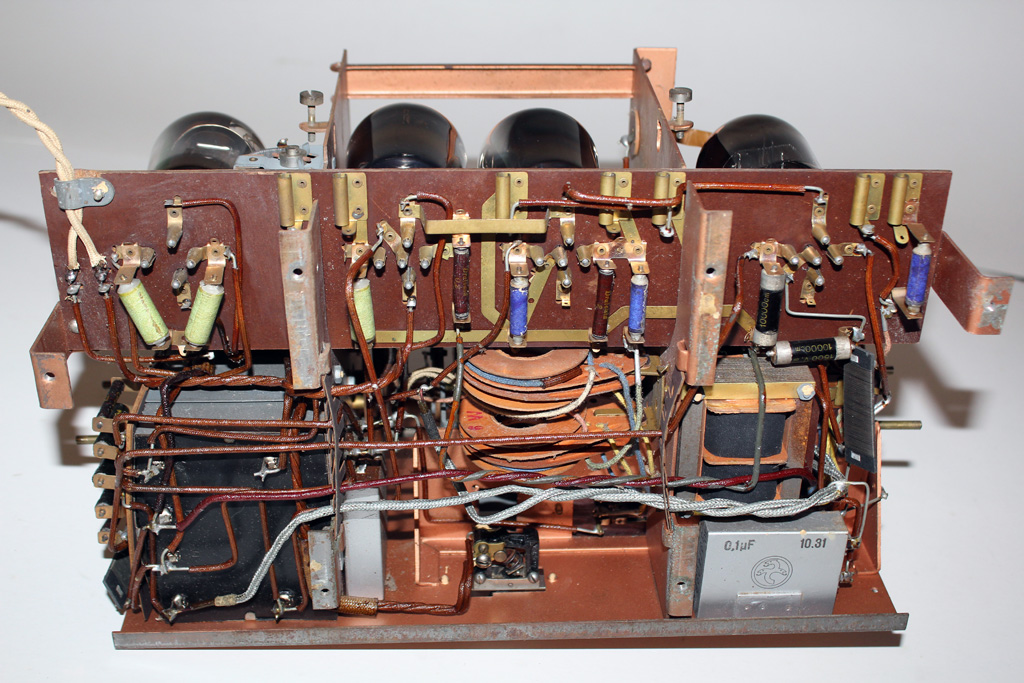

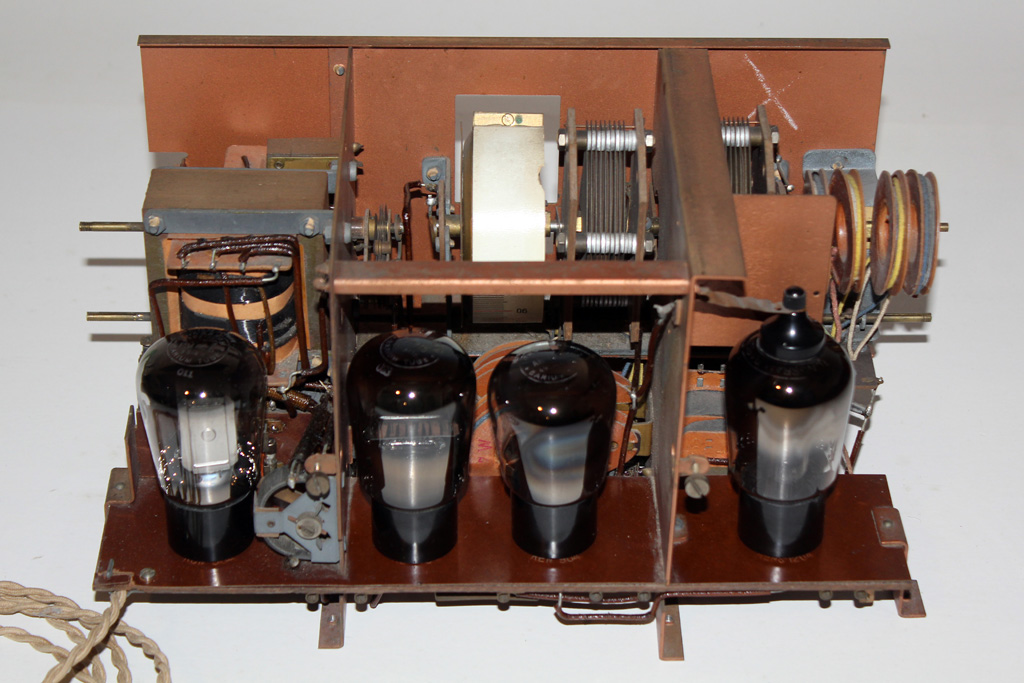

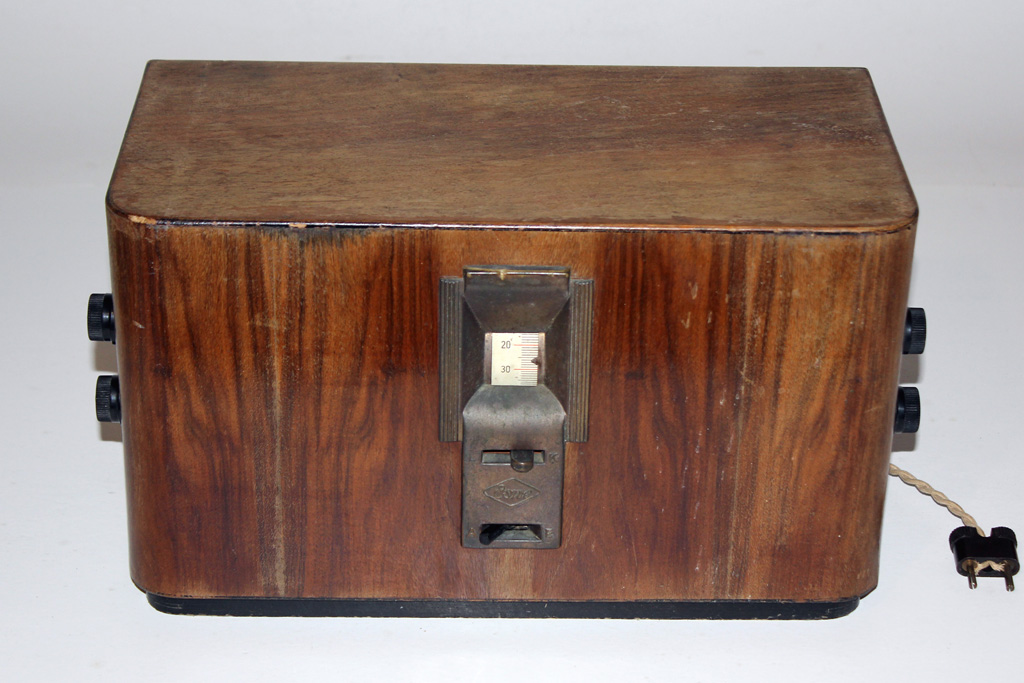

Récepteur à détectrice à réaction à 4 lampes de fabrication
allemande SACHSENWERK Eswe 3W de 1930. Reçoit PO-GO. Tubes : RENS1204, REN904, RES164(D), RGN504 Alimentation secteur : 115V ; 135V ; 230V de 40 à 60 Hz Manque haut-parleur extérieur. |
||
|
|
|
|
|

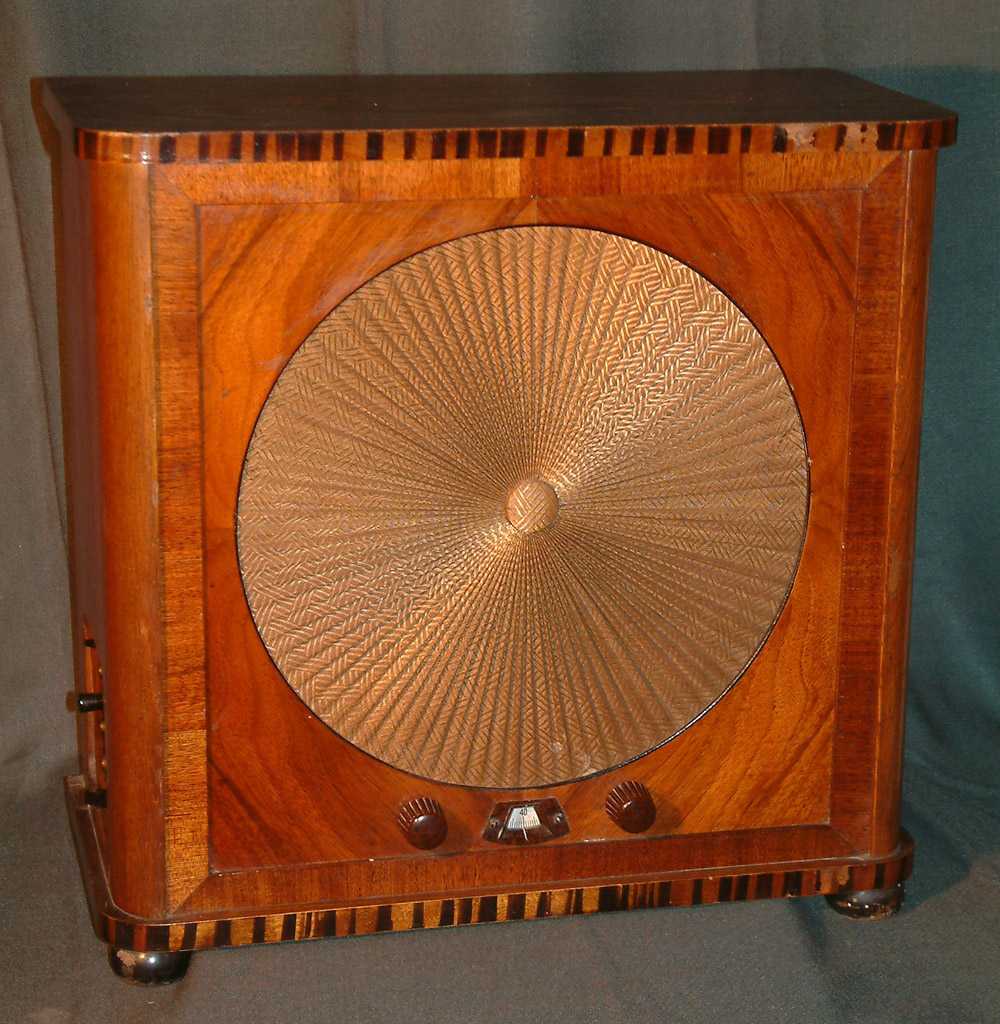

Récepteur à détectrice à réaction à 2 lampes LOEWE OPTA modèle EB100W de
1931. Reçoit PO-GO. Ici schéma, ici

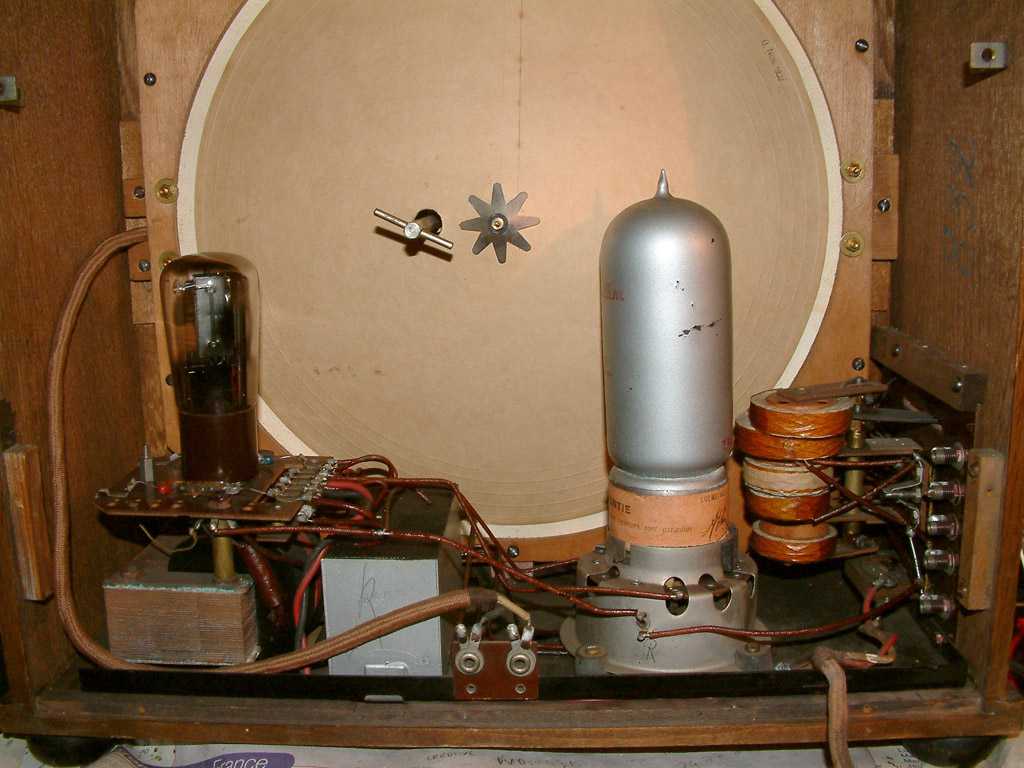

photo intérieure |

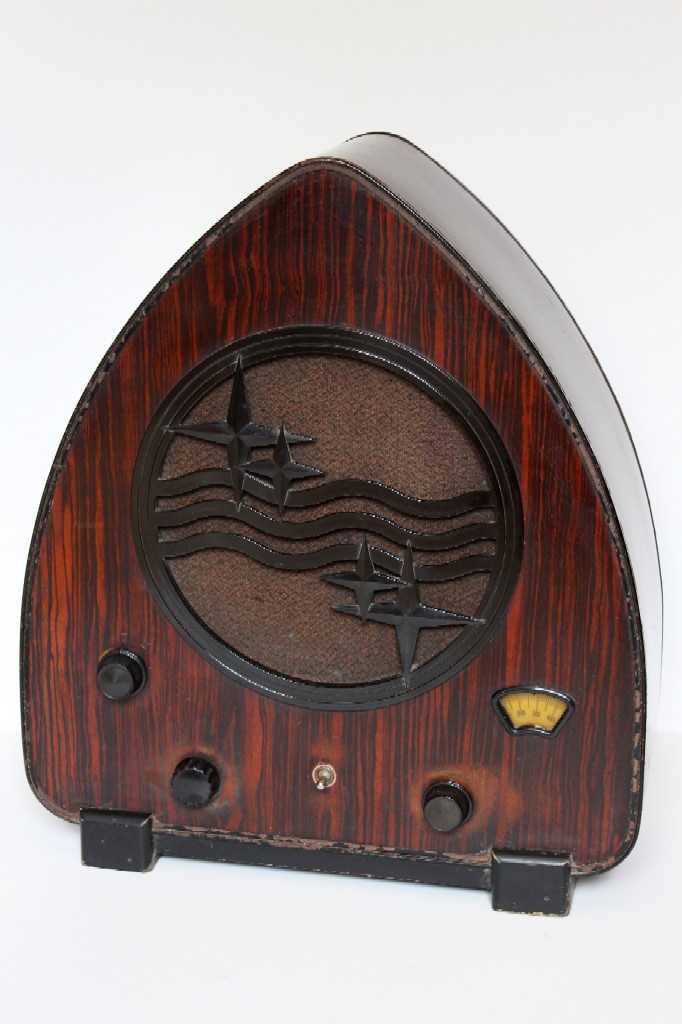

Récepteur à détectrice à réaction à 4 lampes PHILIPS modèle 930A de 1931. Reçoit PO-GO en 3 gammes. |

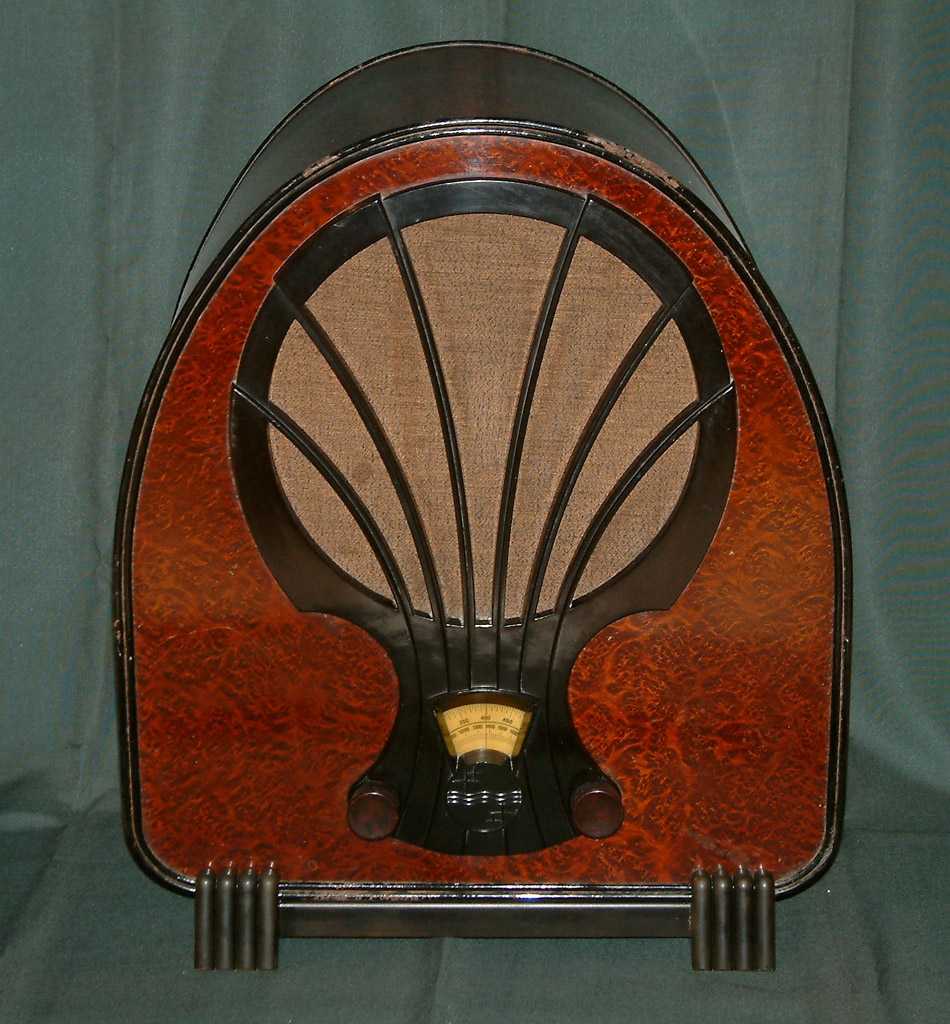

Récepteur à amplification directe à 5 lampes PHILIPS modèle Super Inductance
830A de 1932. Reçoit PO-GO. |
|
|
|
|
|

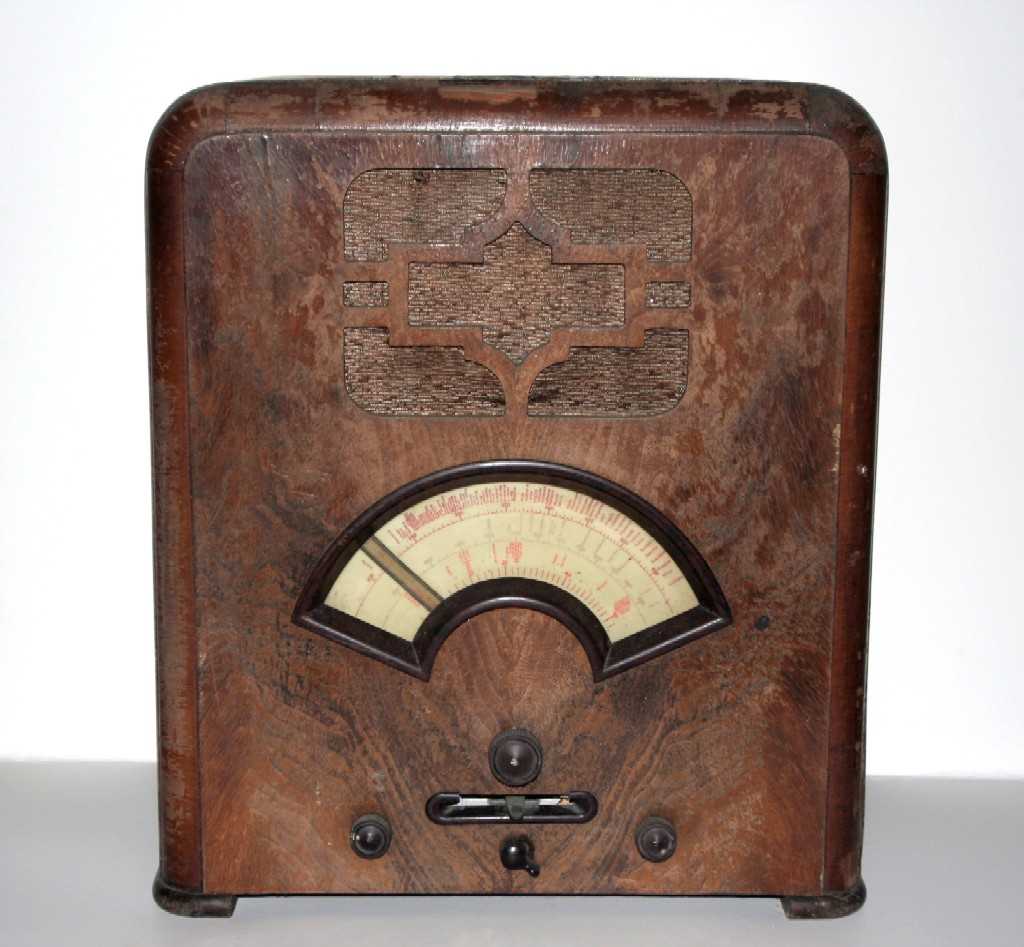

Récepteur superhétérodyne à 7
lampes LOEWE OPTA modèle Super 32 de
1932. Reçoit
PO-GO-OC. |
Récepteur

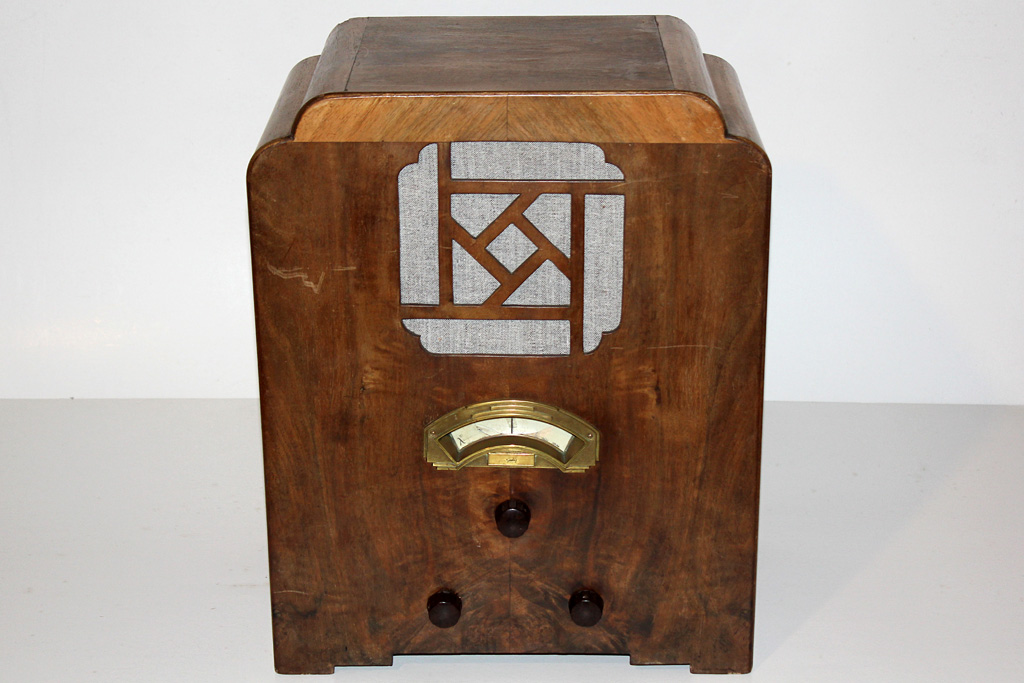

superhétérodyne à 5 lampes GODY modèle G54A
de 1932. Reçoit PO-GO. |

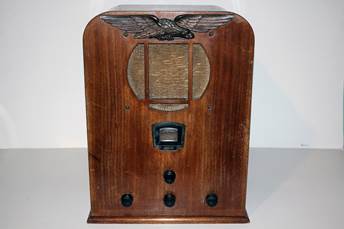

Récepteur américain

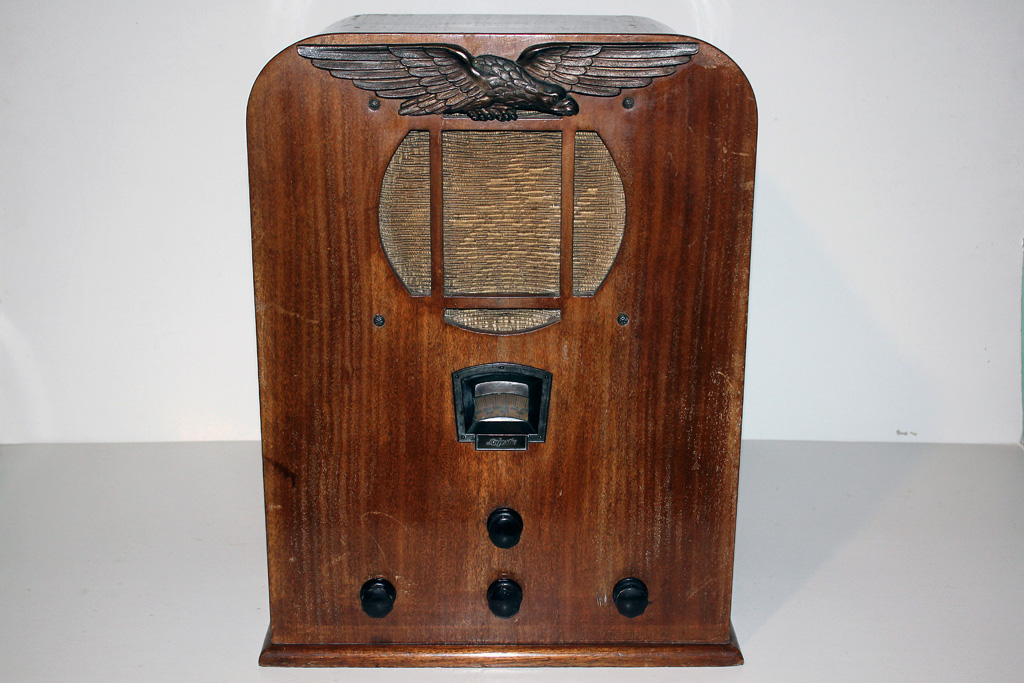

(US) superhétérodyne à 5 lampes MAJESTIC modèle 260A
de 1932 Reçoit PO-GO. |
|
|
|
|
|

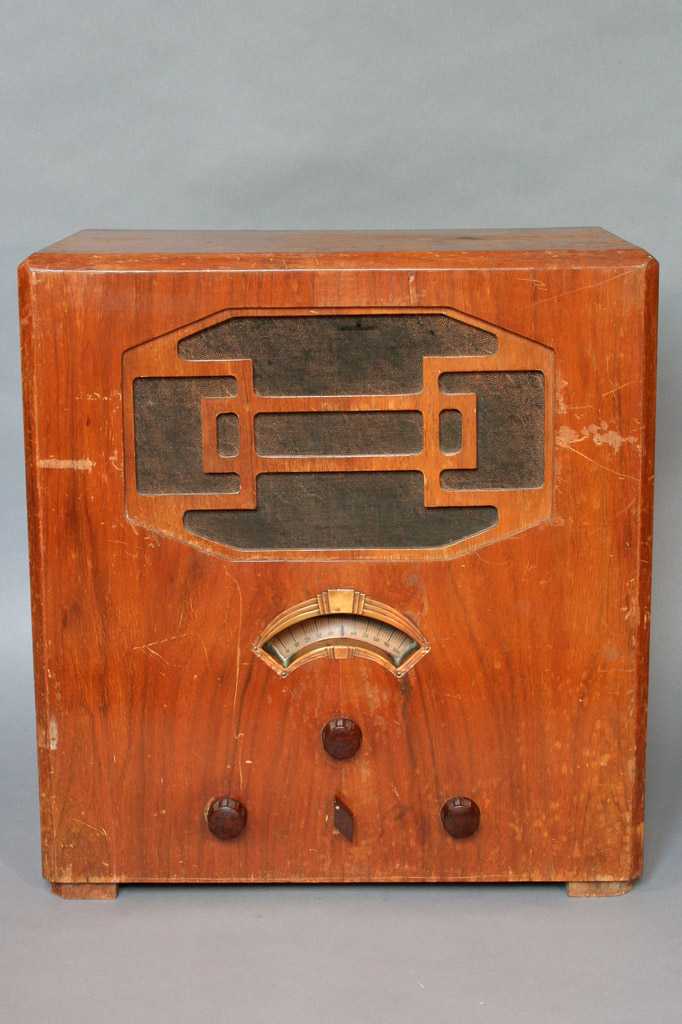

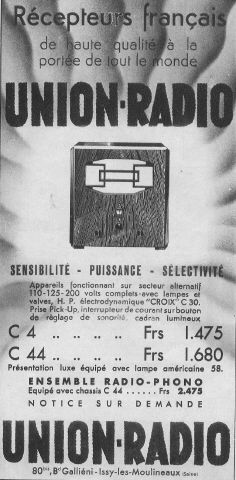

Récepteur superhétérodyne à 4 lampes UNION RADIO modèle C4
de 1932. Reçoit PO-GO. |

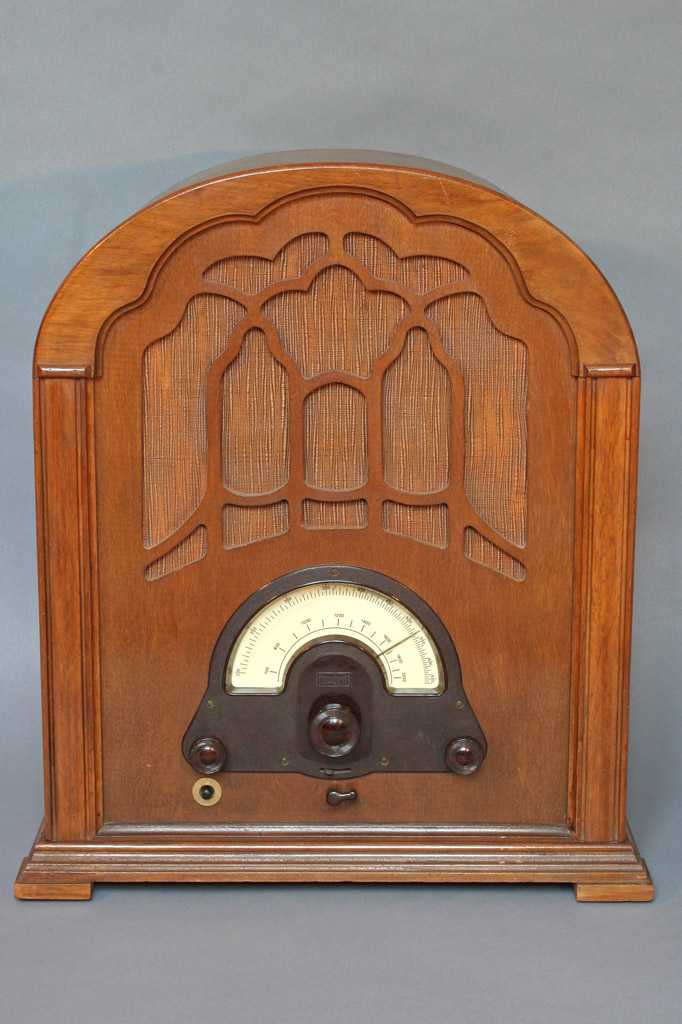

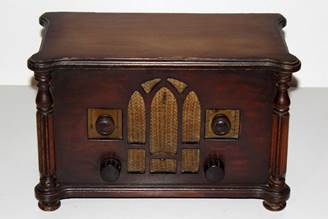

Récepteur à résonance à 4 lampes TECALEMIT modèle T40 de 1932. Reçoit PO-GO. |
Récepteur
superhétérodyne à 7 lampes DUCRETET
THOMSON, modèle C7 de 1932. Reçoit PO-GO. |
|
|
|
|
|

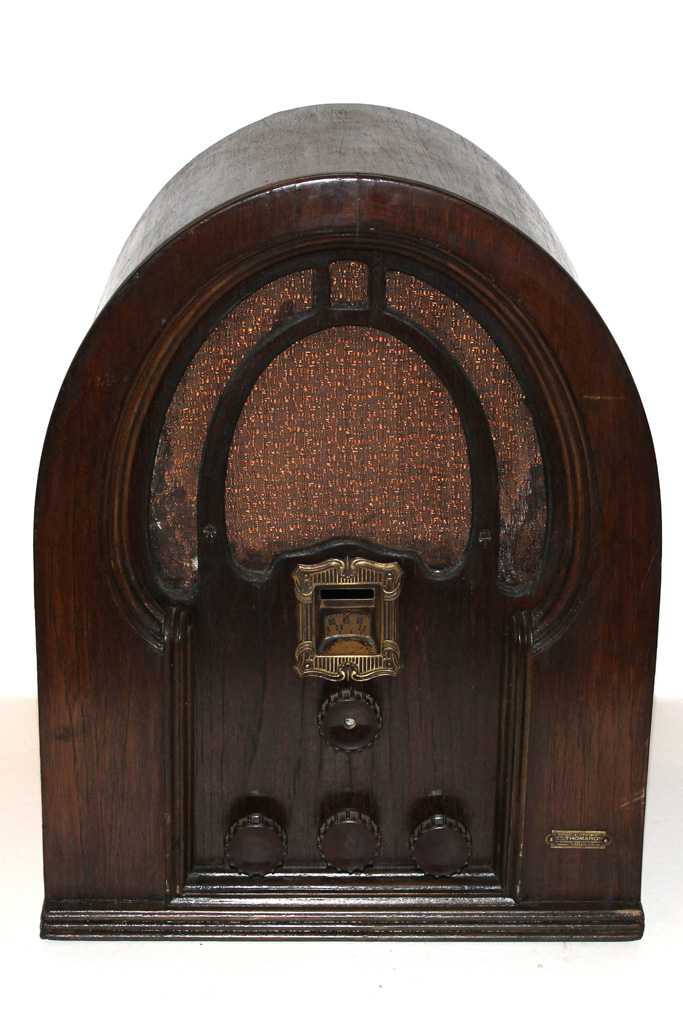

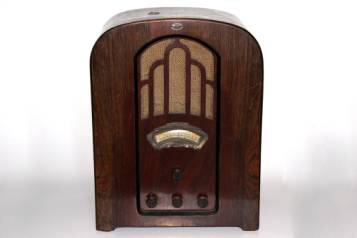

Récepteur superhétérodyne à 5 lampes PHILCO modèle 261
de 1933. Reçoit PO-GO. |

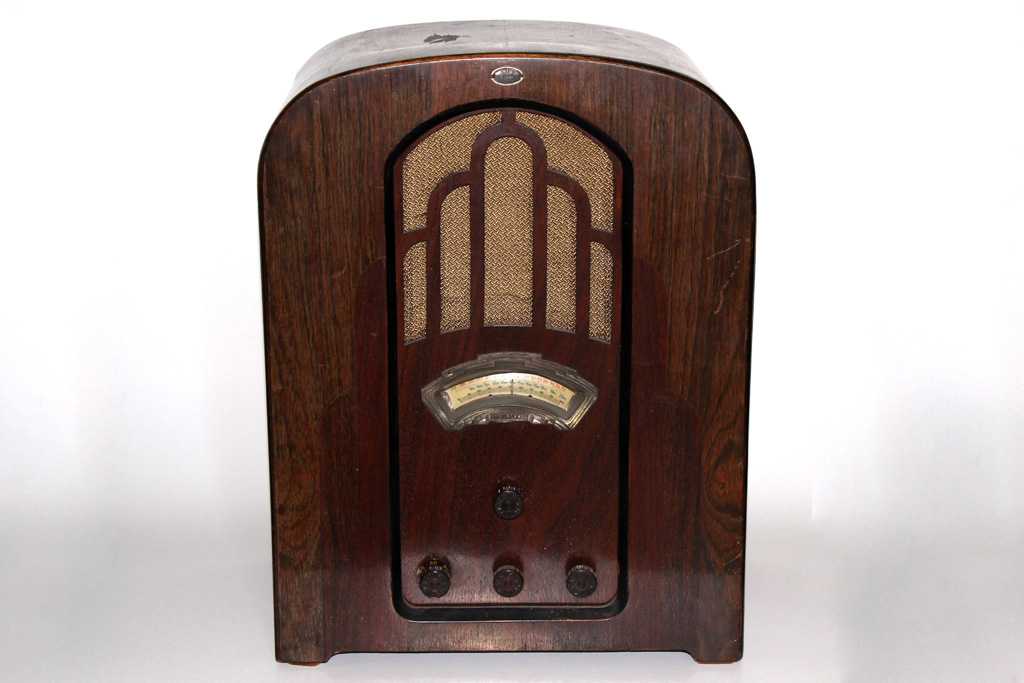

Récepteur
superhétérodyne à 7 lampes MONOPOLE modèle K 36 AF de 1933. Reçoit PO-GO. |

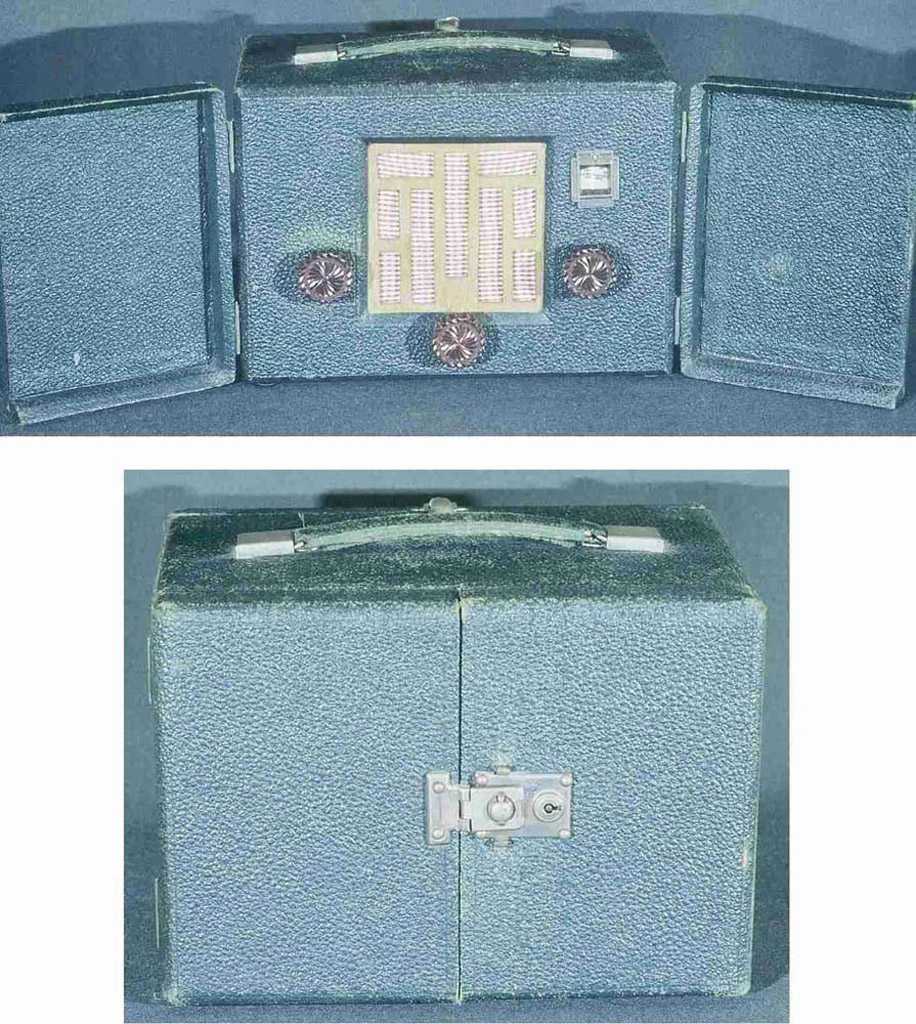

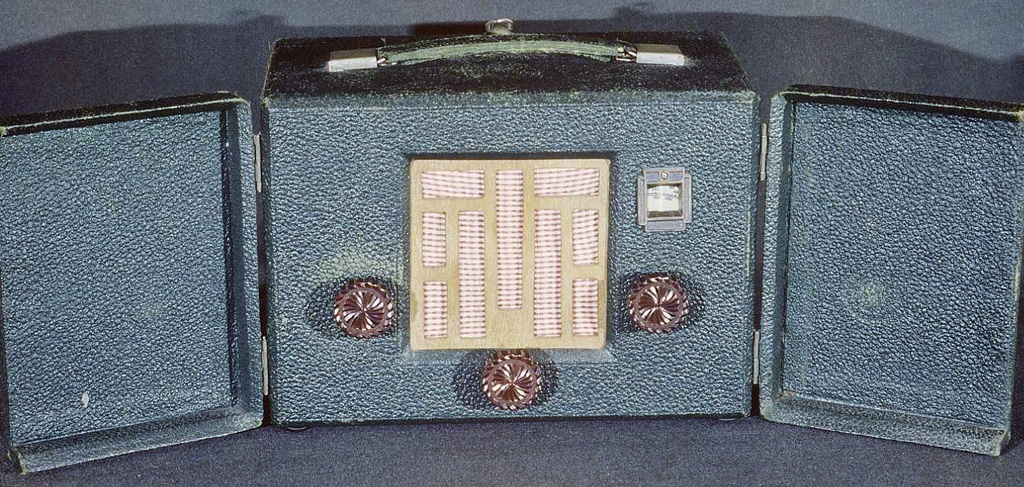

Récepteur superhétérodyne transportable à 4 lampes Sans marque vers 1934. Reçoit PO-GO. Alimentation
110V tous courants. |
|
|
|
|
|

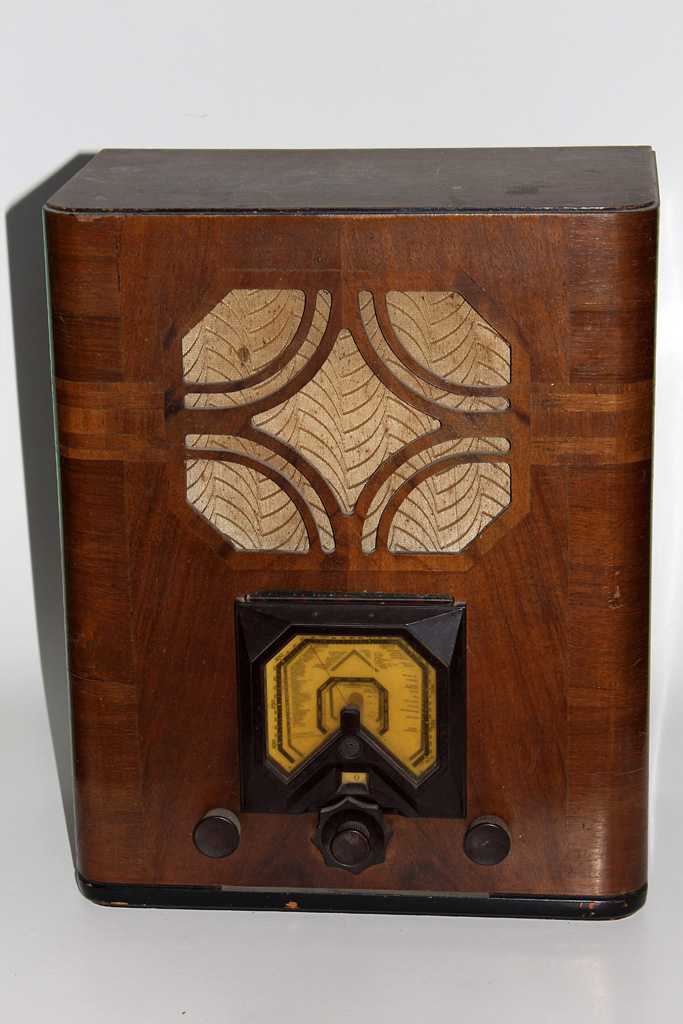

Récepteur à amplification directe à
6 lampes PHILIPS modèle Super Inductance
638A de 1934. Reçoit PO-GO. |
Récepteur superhétérodyne à 5

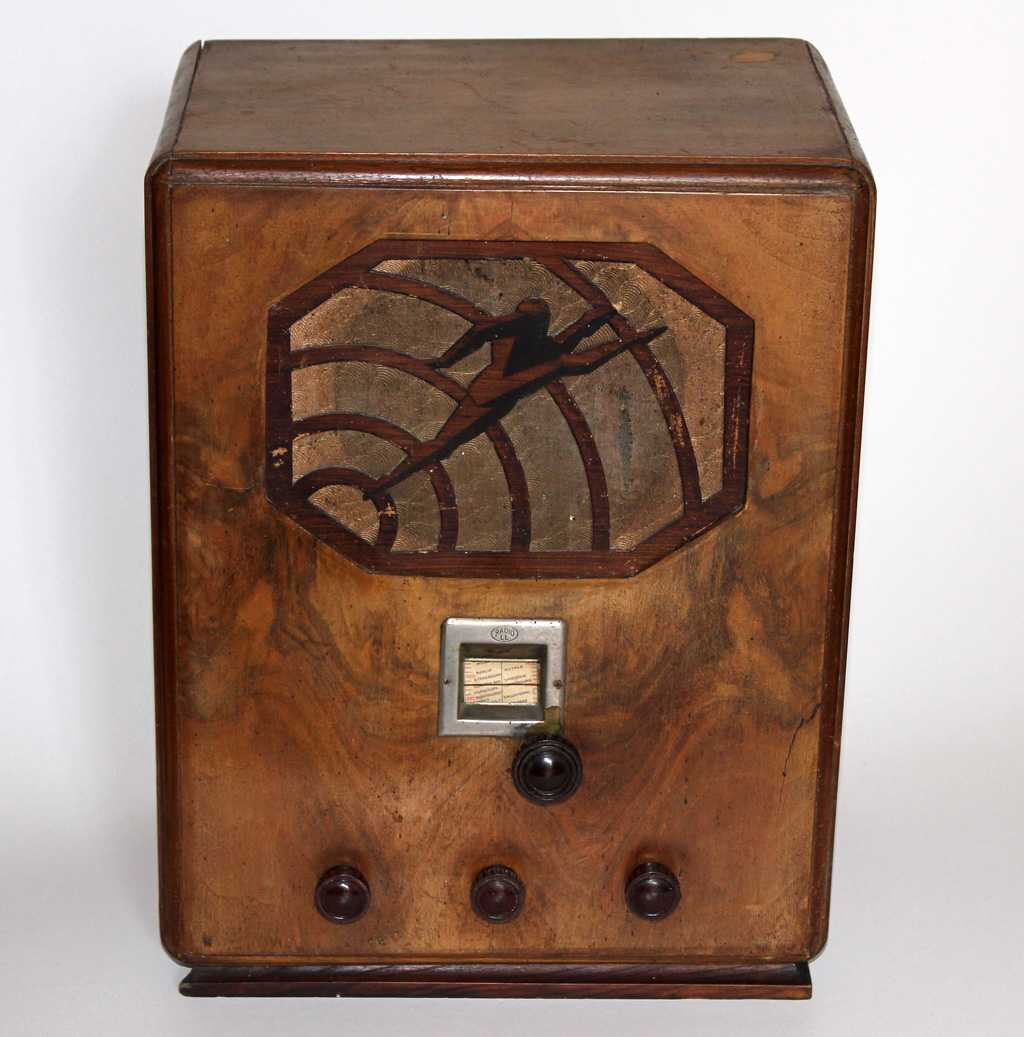

lampes RADIO L.L. modèle 534 Super Synchrovox de 1934. Reçoit PO-GO. |

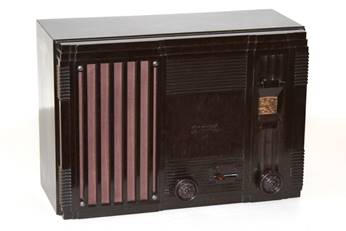

Récepteur à
amplification directe à 4 lampes SONORA modèle 4
lampes 2ème série de 1934. Reçoit
PO-GO-OC. Surement le premier
récepteur SONORA en bakélite. |
|
|
|
|
|

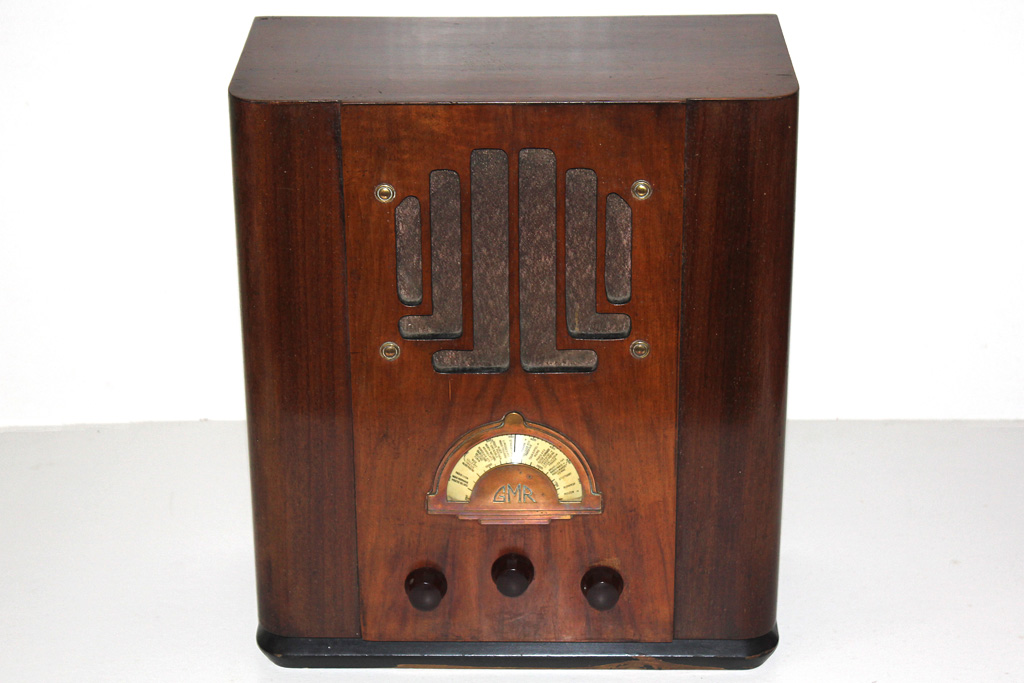

Récepteur
superhétérodyne à 5 lampes GMR ECHO 485 de 1934 Tubes : 2A7, 58, 2B7, 47, 80 Reçoit PO-GO |
Récepteur
superhétérodyne à 5 lampes américain (USA) Constructeur indéterminé, de 1934 Tubes : 6A7, 6D6, 75, 43, 25Z6 Reçoit PO-GO Alimentation
110V tous courants |
Récepteur

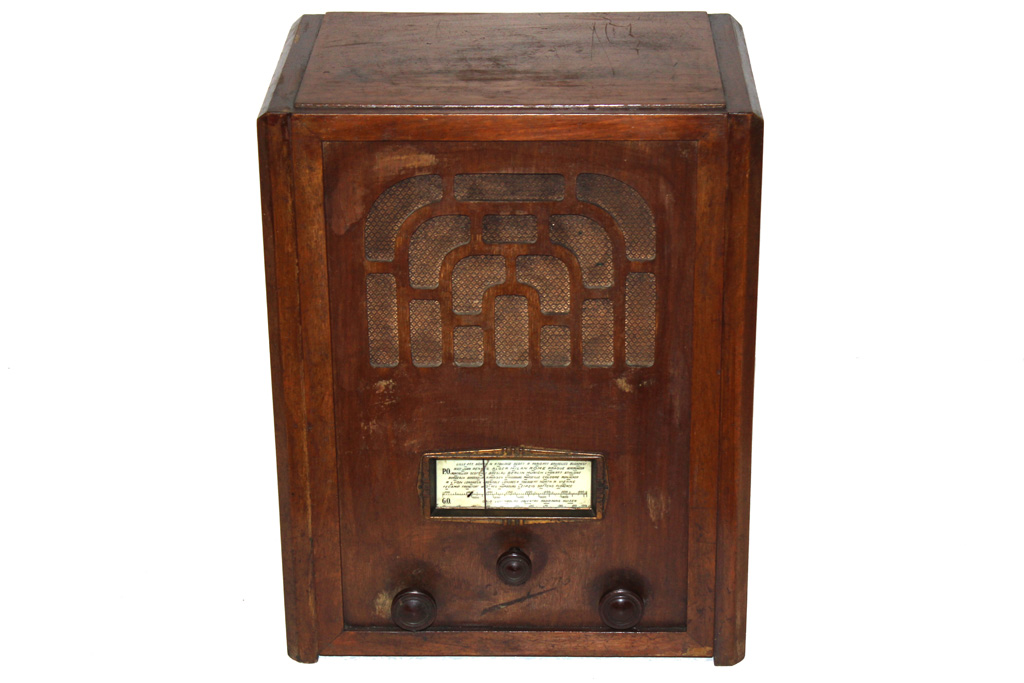

superhétérodyne à 5 lampes EDISON SA5 - 1592 de 1934 Reçoit PO-GO |
|
|
|
|
|

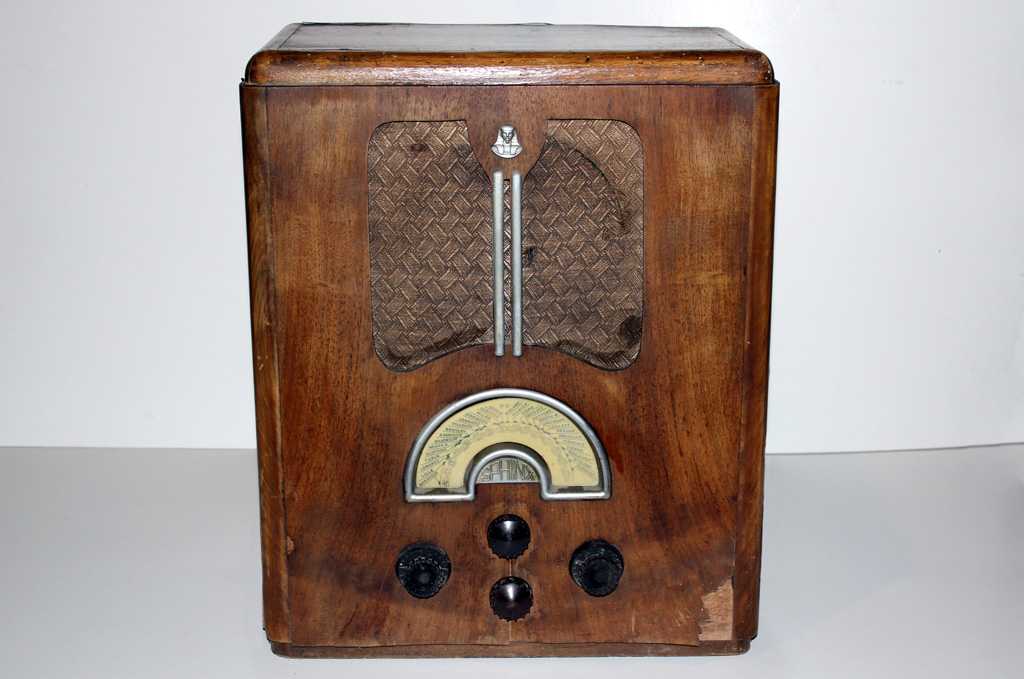

Récepteur
superhétérodyne à 5 lampes SPHINX N°12190 vers 1935. Reçoit PO-GO-OC. |

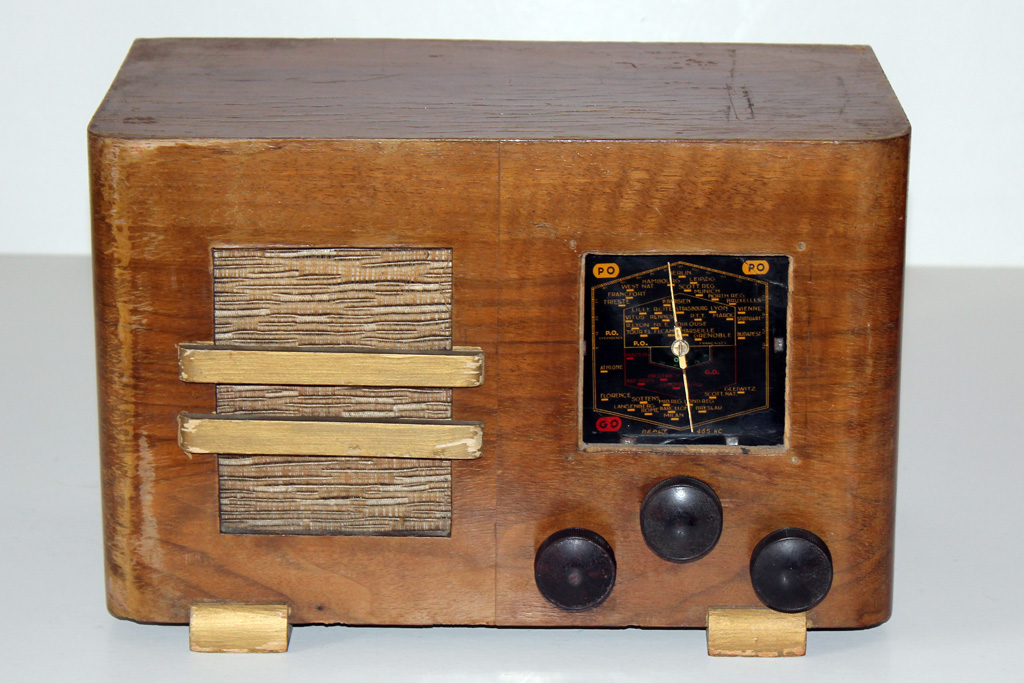

Récepteur superhétérodyne à 4 lampes REALT modèle 1935 de 1935. Reçoit PO-GO. Alimentation
110V tous courants. |

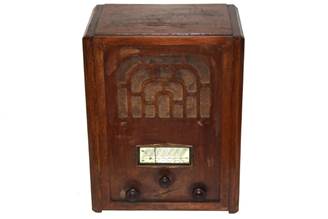

Récepteur superhétérodyne à 5

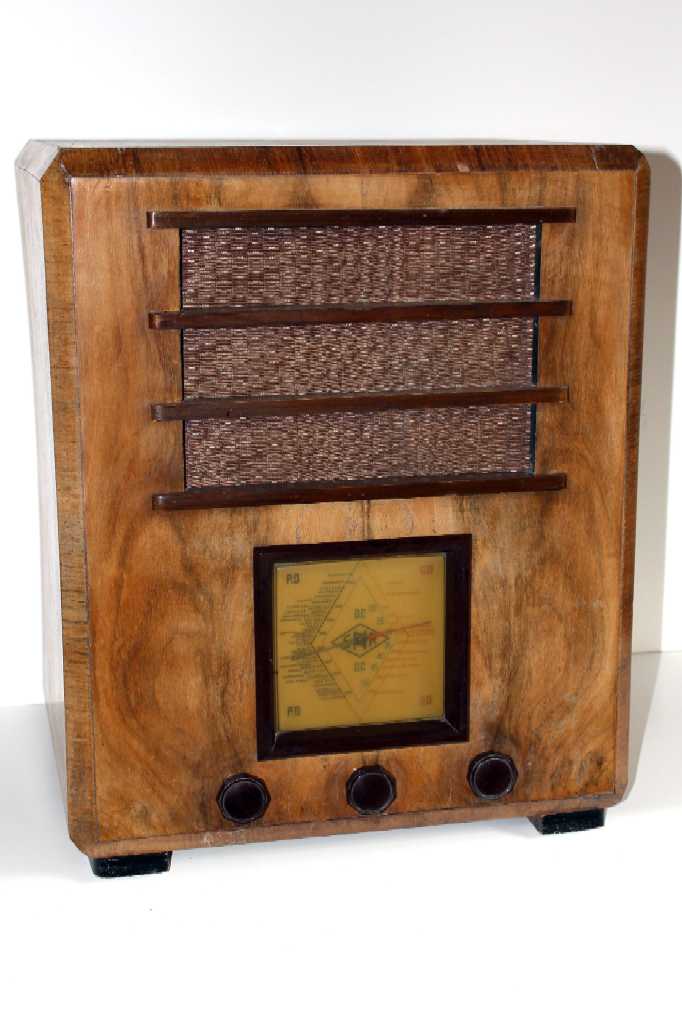

lampes SNR modèle 8286 de 1936. Reçoit PO-GO-OC. |
|
|
|
|
|
Récepteur

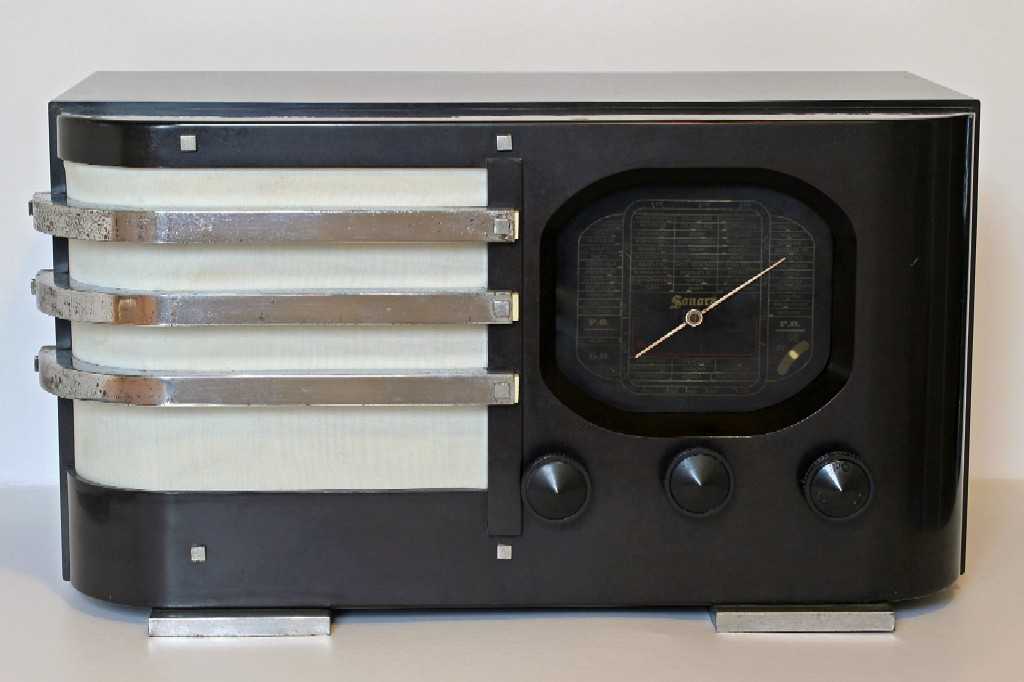

superhétérodyne à 5 lampes SONORA modèle SF5

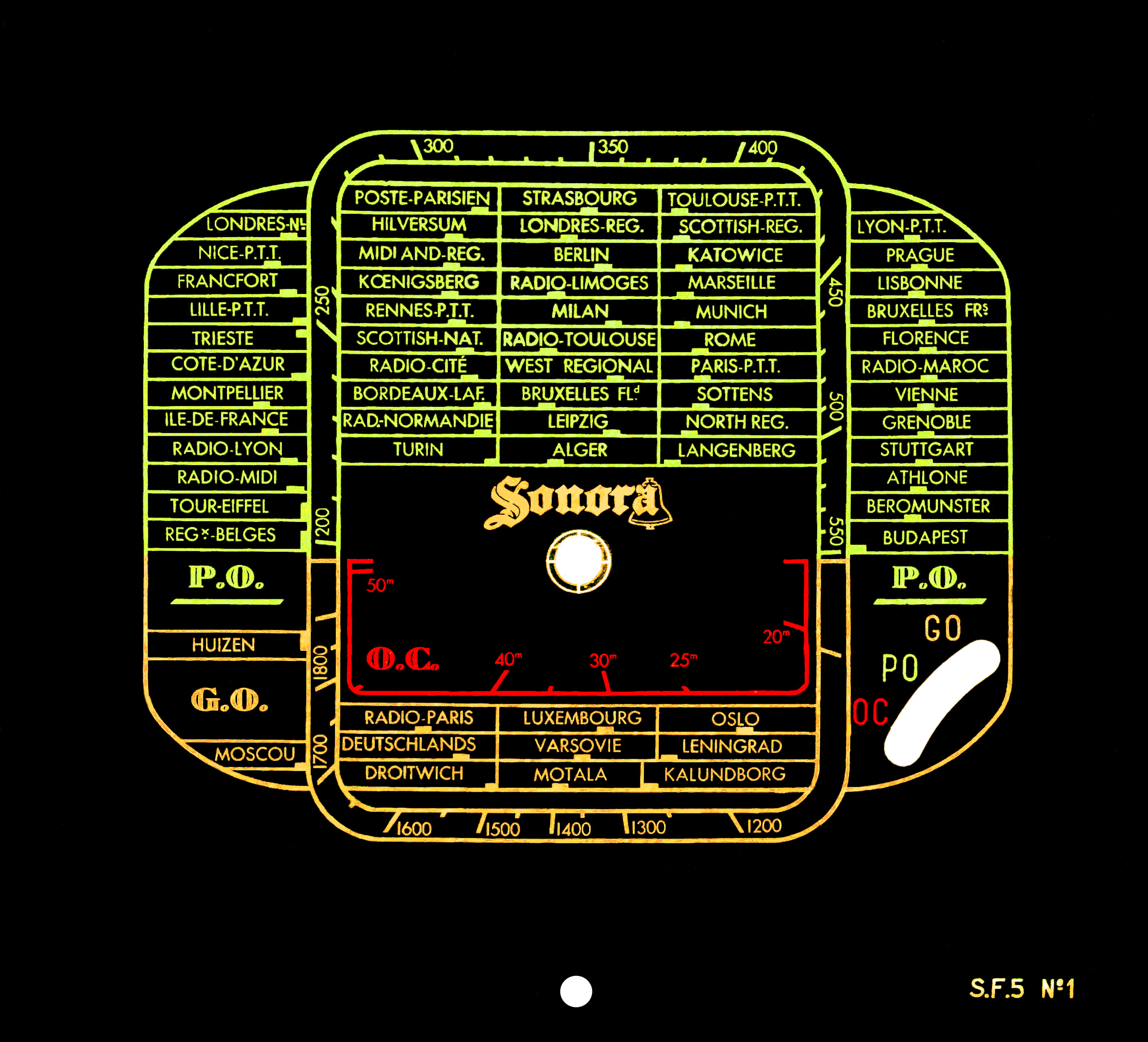

de 1937. Reçoit PO-GO-OC. Le cadran a tendance à se détruire définitivement à cause
d'une réaction chimique avec l'oxygène, c'est pour cela que je vous fournis
la reproduction de celui-ci tirée
d'un scan à taille réelle, il suffit
d'imprimer le document sur un transparent. Le fichier jpg est un peu lourd (4,5Mo). Ici, reproduction du cadran
(taille réelle) |

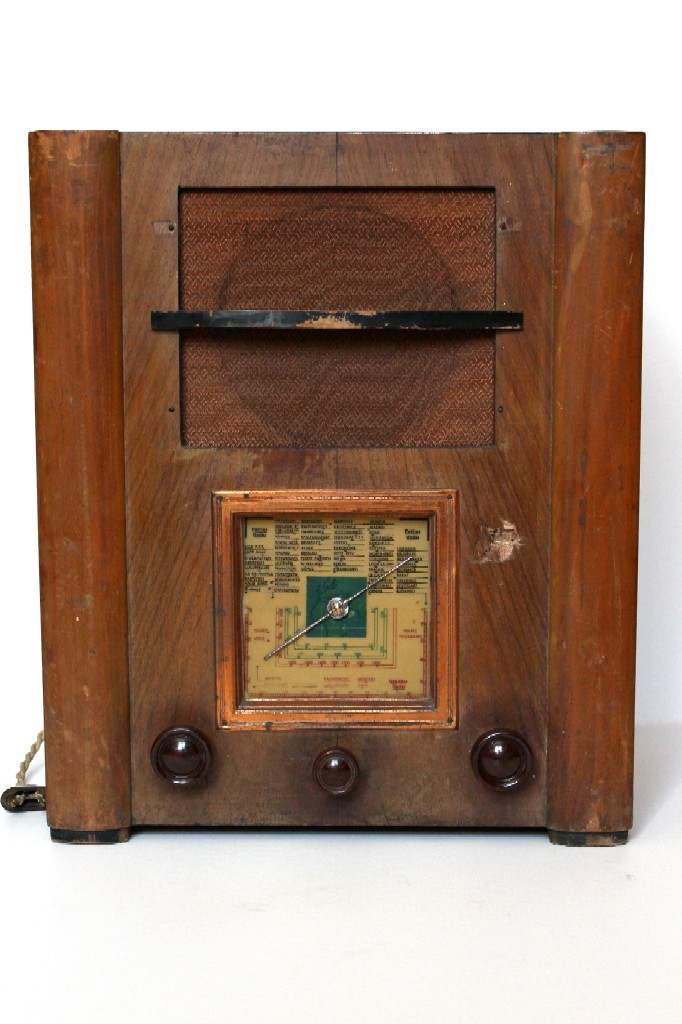

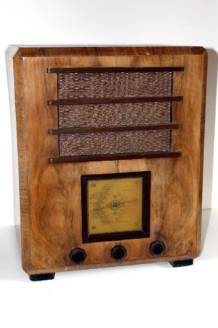

Récepteur superhétérodyne à 5
lampes Radio J.D. modèle 644 de 1937. Tubes : 6A7, 78, 75, 42, 80 Reçoit PO-GO-OC. |

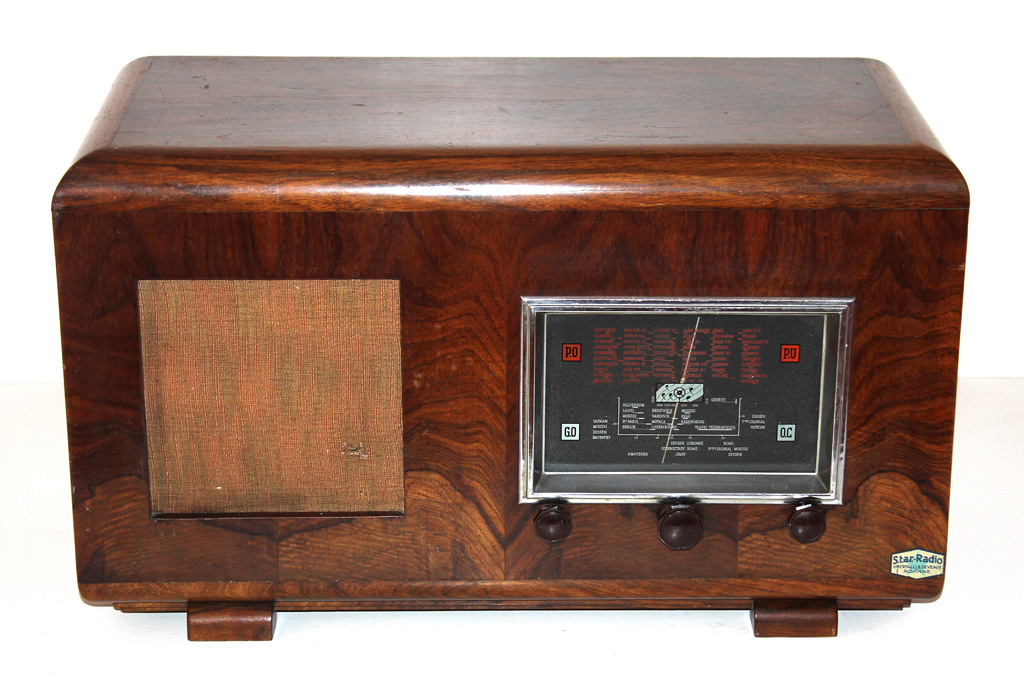

Récepteur
superhétérodyne à 5 lampes S.T.A.R.-RADIO (chassis AMO) de 1937 Reçoit PO-GO-OC |
|
|
|
|
|
Récepteur

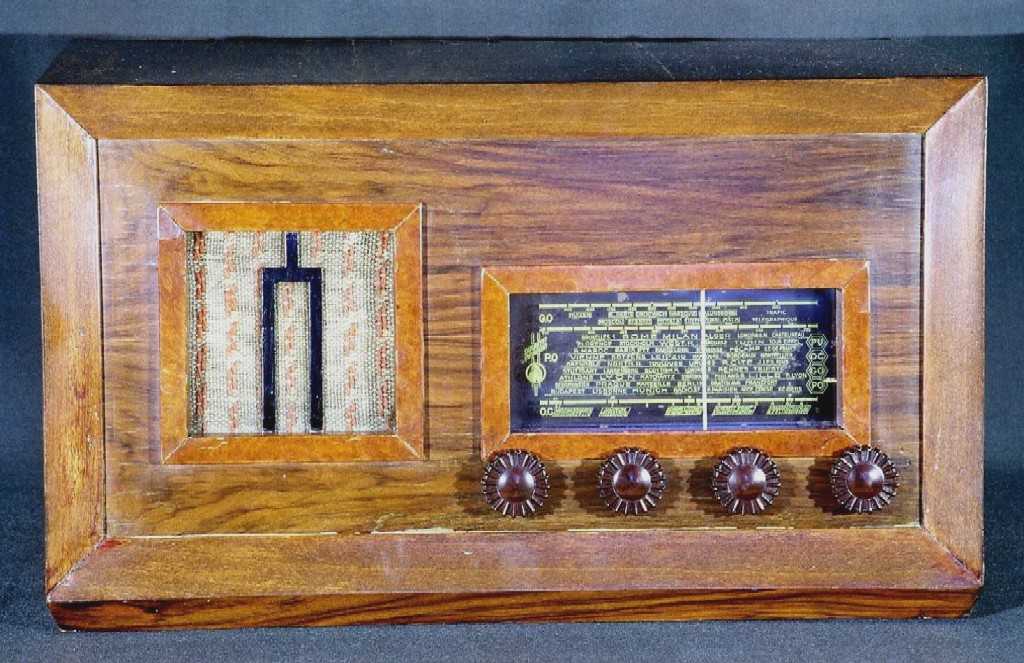

superhétérodyne à 5 lampes DUCRETET
THOMSON, modèle non identifié de 1937, Le diapason est
à l'envers. Reçoit
PO-GO-OC. Châssis du
modèle C 85 R de 1937. |

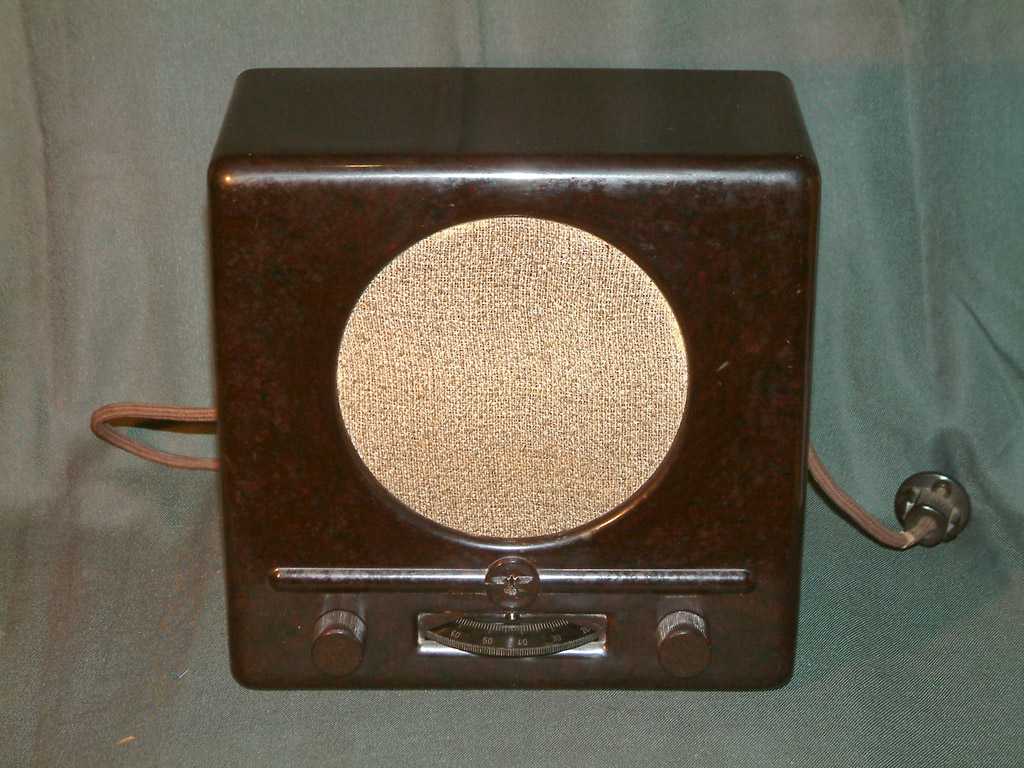

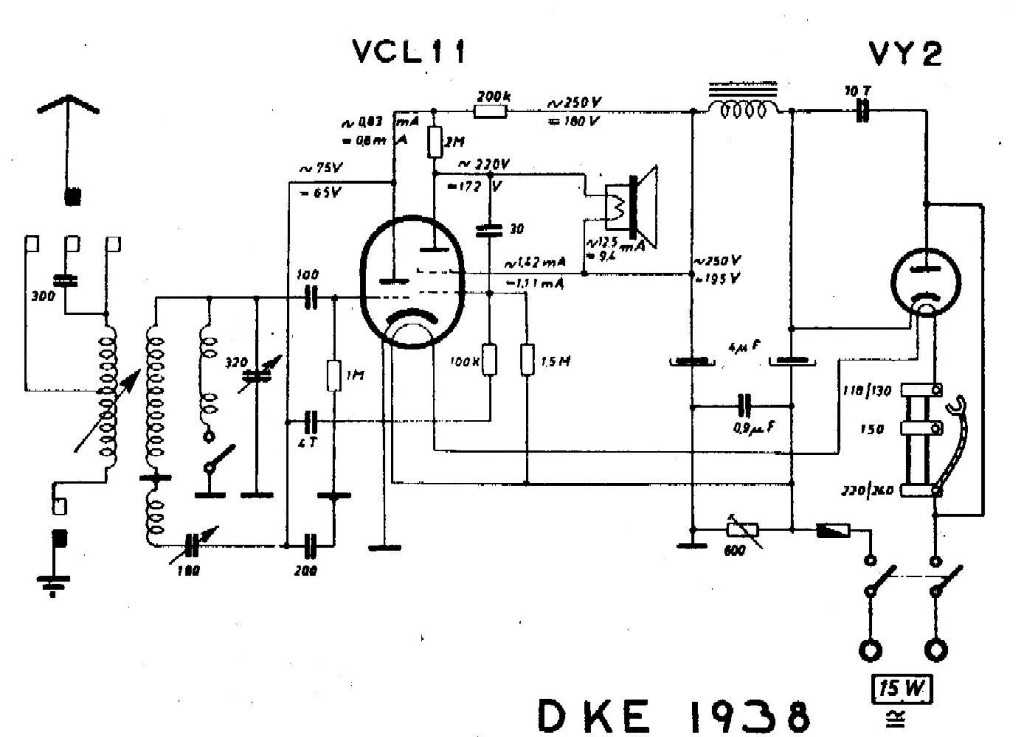

Récepteur allemand à amplification directe à 2 lampes SABA modèle DKE
1938 de 1938. Reçoit PO-GO. |
Récepteur

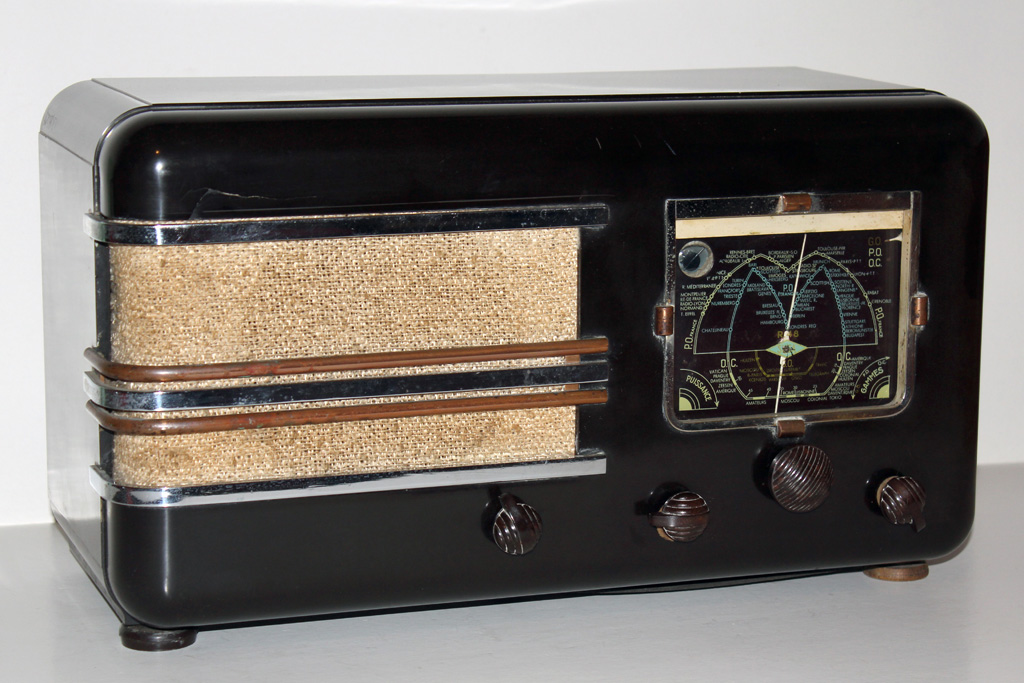

superhétérodyne à 6 lampes SU-GA modèle R48
de 1938. Reçoit PO-GO-OC |
|
|
|
|
|
Récepteur superhétérodyne à 4

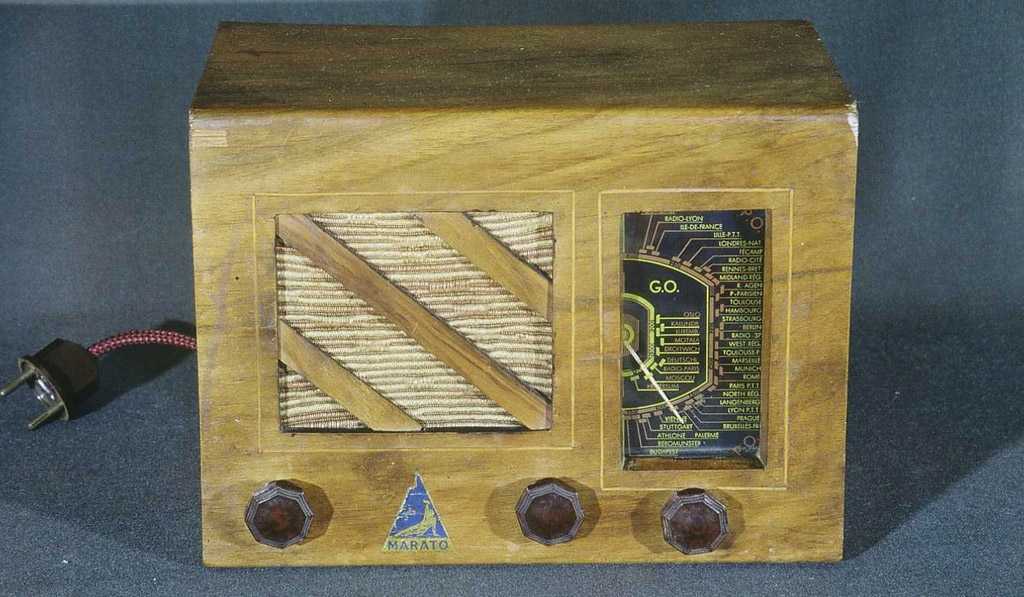

lampes MARATO vers 1939. Reçoit PO-GO. Alimentation
110V tous courants. |

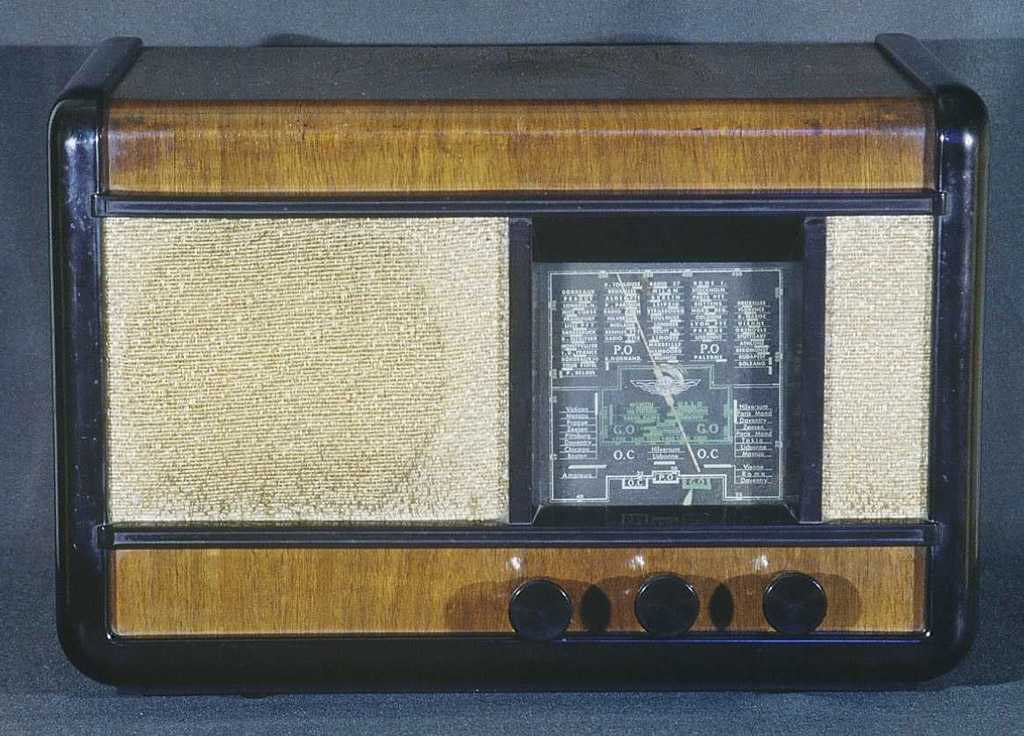

Récepteur superhétérodyne à 4
lampes ATLANTIC modèle A2A.29 de
1940. Reçoit PO-GO-OC. |

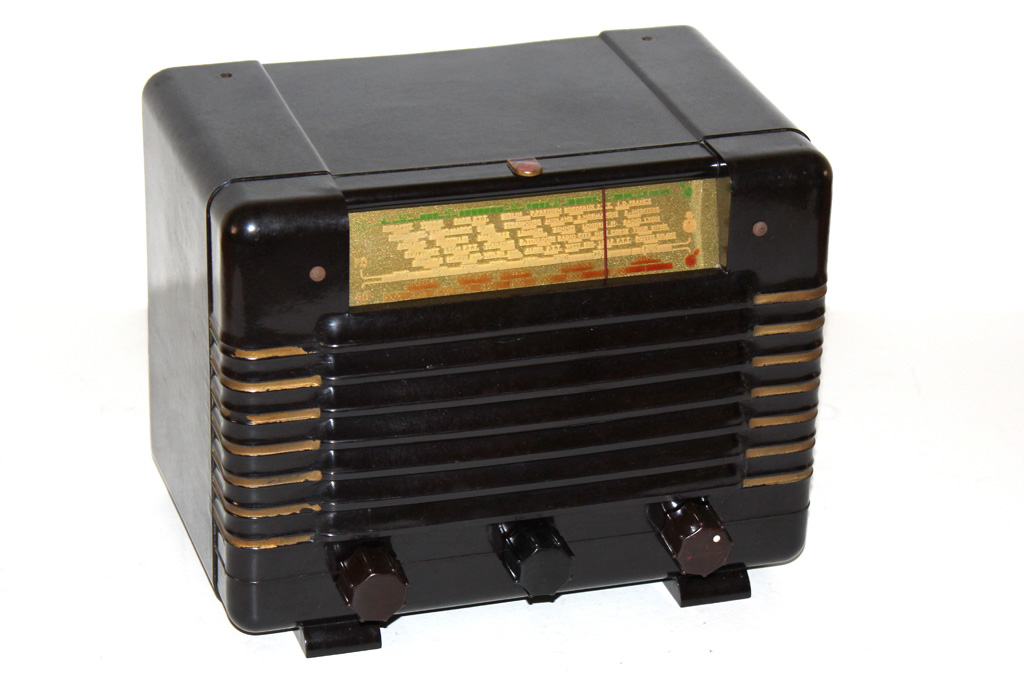

Récepteur
superhétérodyne à 4 lampes PHILIPS modèle A
43U de 1940 Reçoit
PO-GO-OC. Alimentation
110V tous courants. |
|
|
|
|
|
Récepteur superhétérodyne à 6

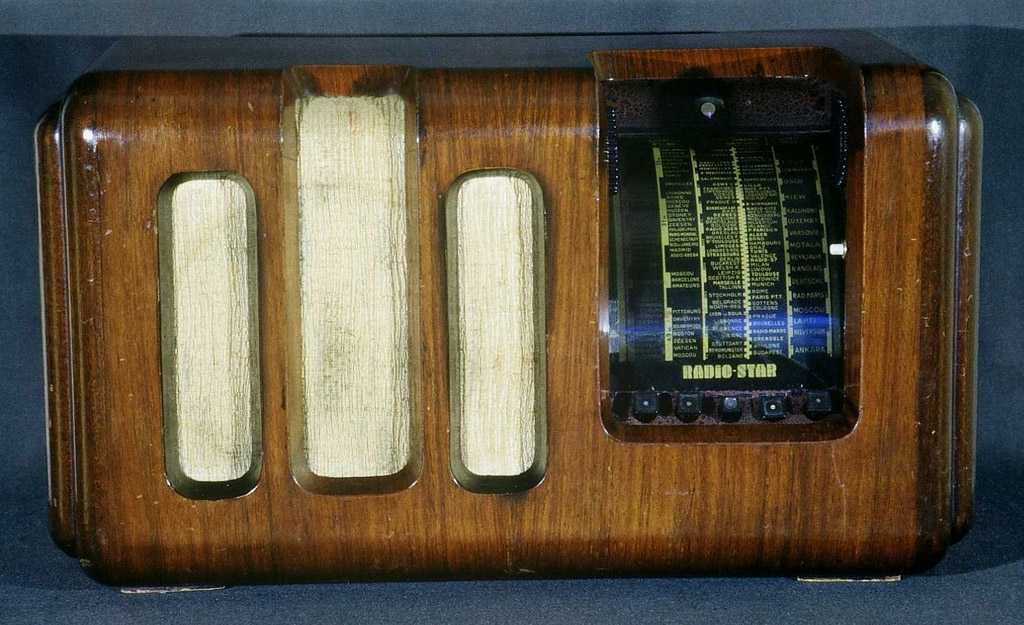

lampes RADIO-STAR modèle 826 de 1941. Reçoit PO-GO-OC1-OC2. |
Récepteur

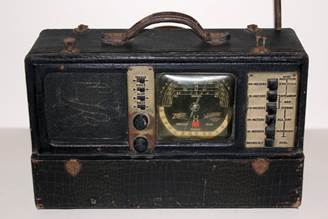

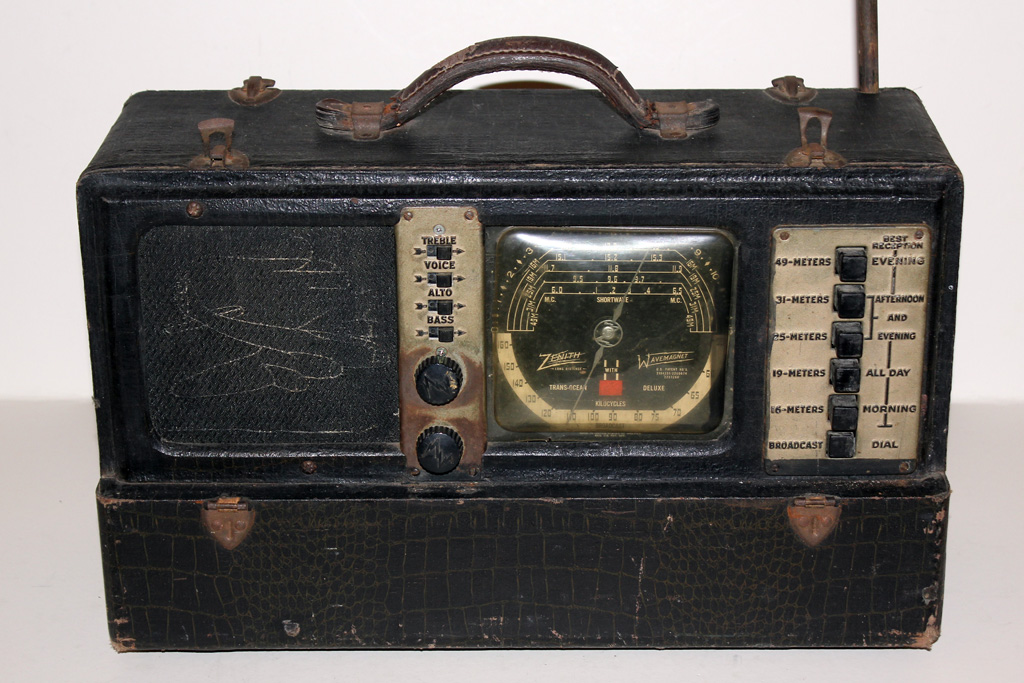

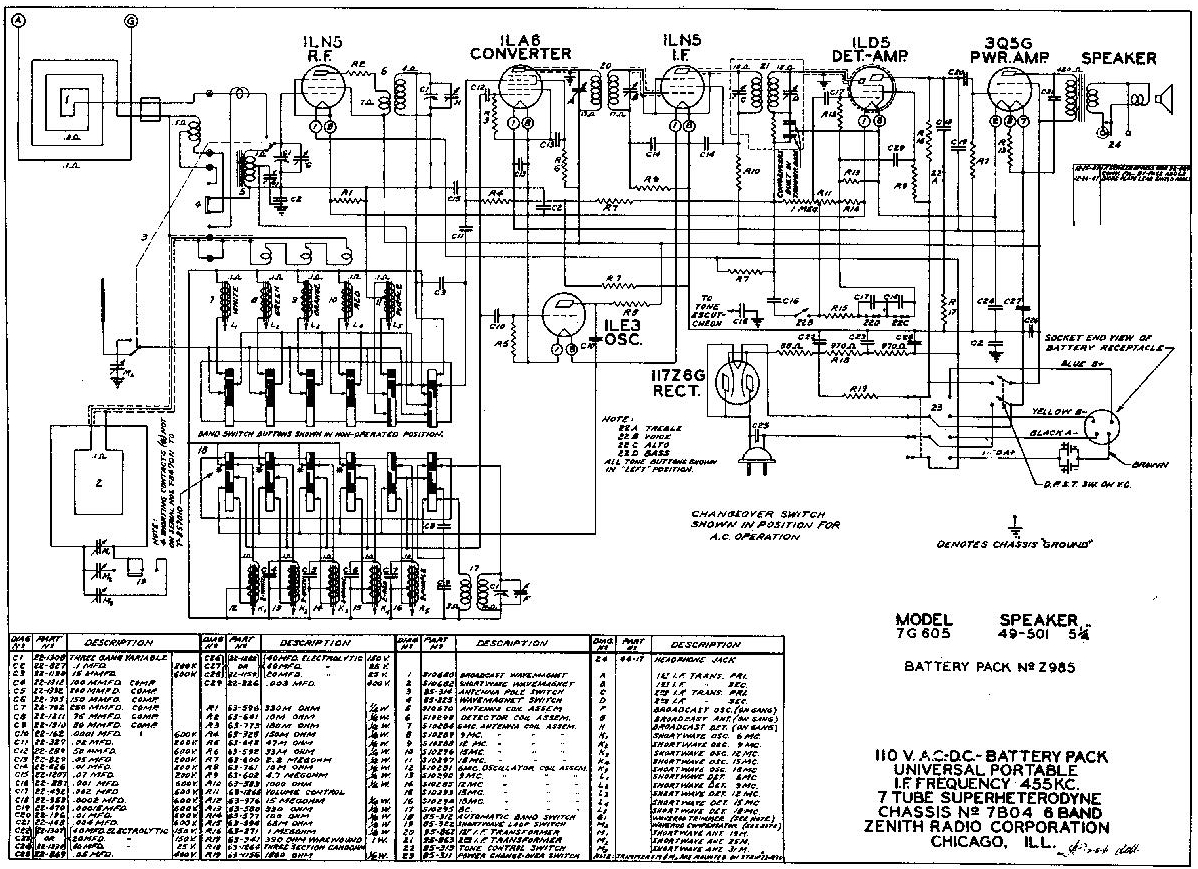

superhétérodyne à 7 lampes américain (USA) ZENITH Trans-Oceanic 7G605 "Bomber" de 1941 Chassis 7B04 Tubes: 1LN5, 1LE3, 1LA6, 1LN5, 1LD5, 3Q5G, 117Z6G Reçoit PO et 5 OC en AM Alimentation 110/125V

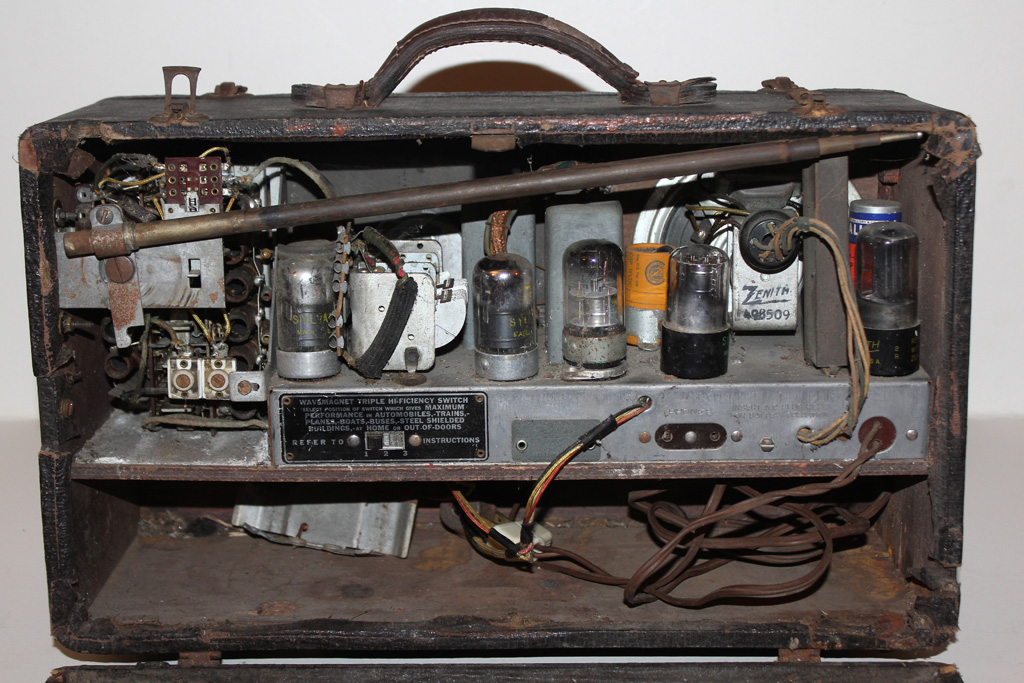

tous courants et batteries 110V et 3V Non restauré. Vue interne, Mode d'emploi en anglais |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Différentes bandes de radiodiffusions :
PO
(Petites ondes), OM (Ondes moyennes), AM (Amplitude modulation), MW (medium wave), de 522 à 1620 KHz (USA de 530 à 1710 KHz).
GO
(Grandes ondes), OL (Ondes longues), LW (long wave),
de 144 à 281 KHz.
BE
(Bandes étalées), souvent la bande des 49m soit de 5,9 à 6,2 MHz.
OC
(Ondes courtes), SW (short wave) ou KW, de 1,6 MHz à
26,1 MHz.
FM
(Modulation de fréquence) ou UKW, de 87,5 MHz à 108 MHz (normes CCIR), 76 à 90 MHz
(Japon), 64,8 à 74 MHz (normes OIRT, Europe de l'est).
RNT
(Radio Numérique terrestre), DAB (Digital Audio Broadcasting), T-DMB (Terrestrial Digital Multimedia
Broadcasting), de 174 à 240 MHz (Bande VHF3), 1452 à 1492 MHz (Bande L).
Différents modes de modulations (liste non exhaustive) :
AM
(Amplitude Modulation) : Modulation d'amplitude avec une largeur de bande de 6
à 18 KHz (9 KHz pour la radiodiffusion en Europe et 10 KHz aux USA)
NFM
(Narrow Frequency Modulation) : Modulation de Fréquence bande étroite avec une
excursion de ± 5 Khz
WFM
(Wide Frequency Modulation) : Modulation de Fréquence bande large
(radiodiffusion FM) avec une excursion de ± 75 Khz
BLU
(Bande Latérale Unique) ou SSB (Single-Sideband
Modulation) : Bande latérale Unique avec BLI ou LSB : Bande Latérale Inférieure
et BLS ou USB : Bande Latérale Supérieure
CW
(Continuous Wave):
Télégraphie, morse (décodage à l'oreille pour les initiés du bip bip bip !) avec une largeur de
bande inférieure à 1000 Hz.
MDF
(modulation par déplacement de fréquence) ou FSK (Frequency Shift Keying) : Sorte de modulation de fréquence pour le
numérique qui utilise 2 fréquences pour le 0 et le 1 du binaire.
DRM
: Digital Radio Mondiale (radiodiffusion numérique sur les bandes de radio
classiques en OC, PO, GO), largeur de bande de 9 KHz à 20 KHz suivant le plan
de fréquence.
En cliquant sur les
photos, vous pouvez les visionner en grand et les télécharger en 1024 x 768.
En cliquant sur le nom de l’appareil, vous aurez des informations complémentaires telles que les schémas, les anciennes publicités et les documents techniques sous forme d’un fichier PDF ou d'une image JPG.
