TSF à batterie et Galène

Un peu d'histoire :

On appelle la TSF, Télégraphie Sans Fil (transmission du morse) ou Téléphonie Sans fil (transmission de la parole), la radio.

La TSF a débuté à la fin du 19ème siècle grâce aux découvreurs/inventeurs Popov, Hertz, Branly, Marconi, Ducretet, Lee de Forest et bien d'autres.


Heinrich Hertz, 1857 – 1894, Allemagne. Prouve l'existence des ondes électromagnétique en 1888.	Edouard Branly, 1844 – 1940, France Invente le cohéreur qui réagit à la présence d'une impulsion électromagnétique en 1890.


Alexander Popoff, 1859 – 1905, Russie. Inventeur du circuit antenne/terre en 1895.	Guglielmo Marconi, 1874 – 1937, Italie. Il réalise la première transmission radio en morse à une distance de 40m en 1895.


Eugène Ducretet, 1844 – 1915, France. Réalise la première transmission française sur 400m en 1897 et sur 4km entre la tour Eiffel et le panthéon en 1898.	Lee De Forest, 1873 – 1961, USA. Inventeur de la triode en 1906.

En 1904, Fleming améliore l'effet Edison sur les lampes d'éclairages et invente la diode à vide dont la cathode est chauffée par un filament.

Il existait déjà plusieurs détecteurs sensibles appelés aussi diode (élément électronique qui ne laisse passer le courant basse ou haute fréquence que dans un sens) pour recevoir la radio, la galène (pierre naturelle à base de sulfure de plomb), le détecteur électrolytique, le cohéreur de Branly, le détecteur magnétique, etc...

Pour utiliser un poste à galène, il n'y avait pas besoin d'alimentation, l'énergie des ondes radios suffisait.

En décembre 1906, Lee De Forest dépose un brevet sur la mise au point de la triode appelé Audion qui révolutionnera la radio, il intercale une grille entre les deux électrodes (plaque et filament de la diode de Fleming afin de contrôler le courant ce qui permet d'amplifier un signal radio), en janvier 1907, il dépose un autre brevet pour la détection par l'Audion.

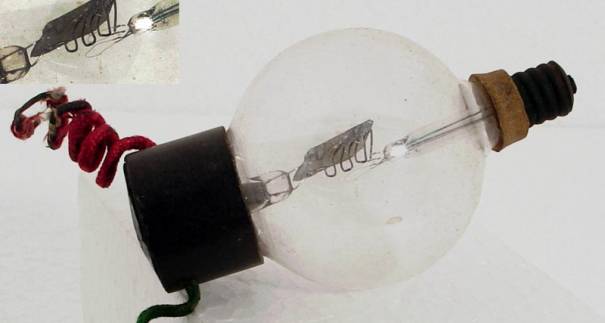

Audion de Lee De Forest vers 1910.

Source : The National Valve Museum, HMS Collingwood Museum

Cette première page présente des TSF alimentées uniquement par batterie qui était la seule source de courant continue disponible car un poste de radio à lampes ne peut fonctionner qu'avec une tension continue, ce n'est que vers 1928 que les premiers postes de radios utilisant l'énergie électrique du "secteur lumière" (courant alternatif venant de la prise de courant classique) arrivent sur le marché.

Dans cette page vous trouverez aussi des postes à galènes.

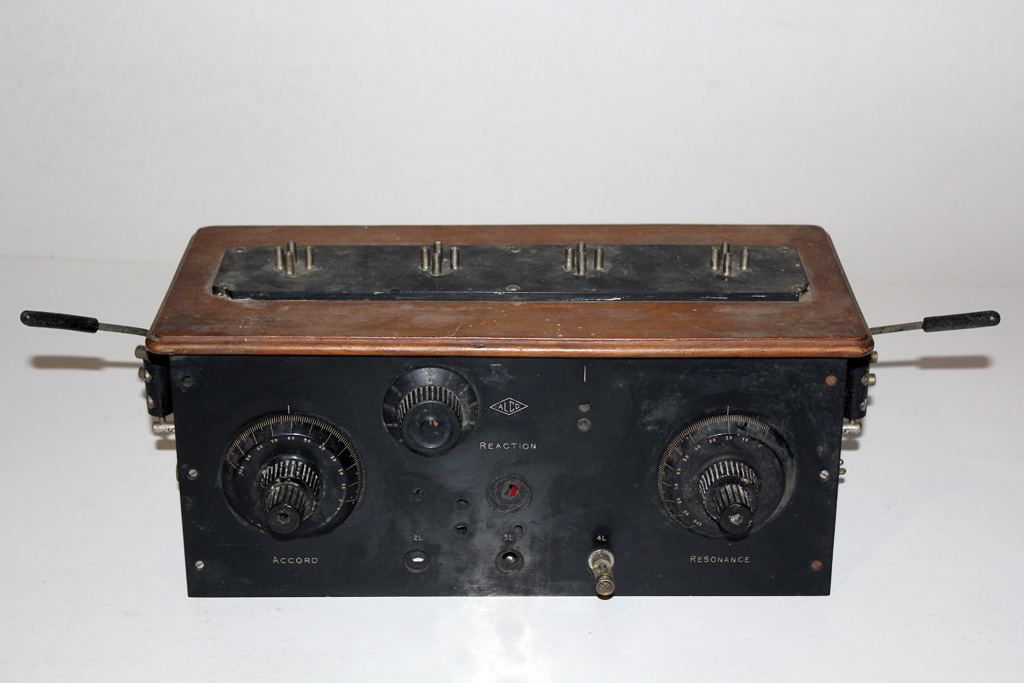

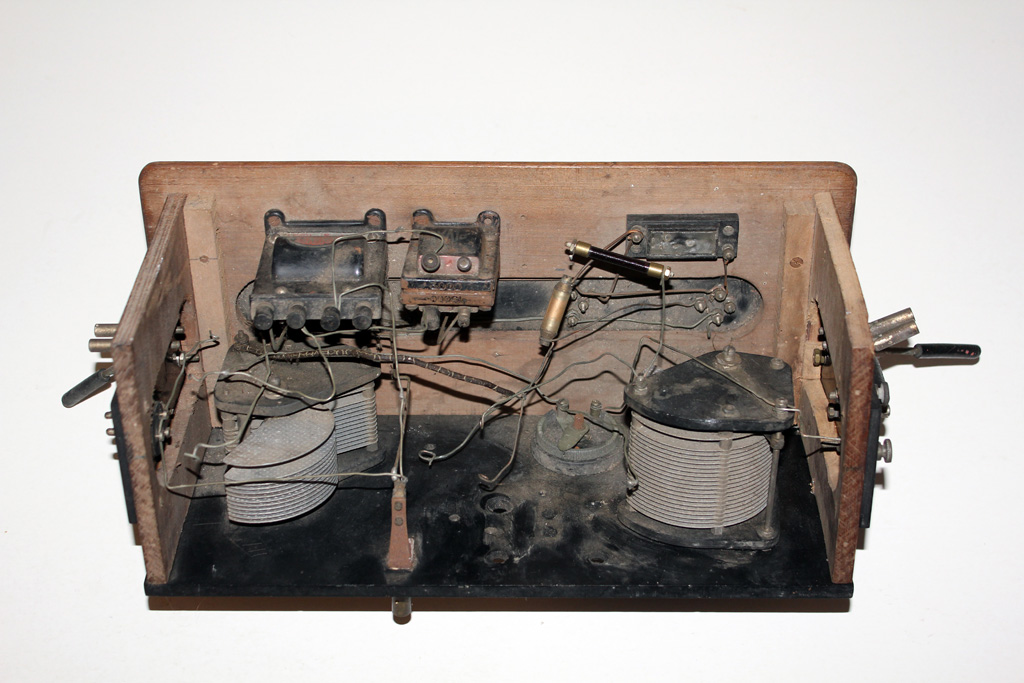

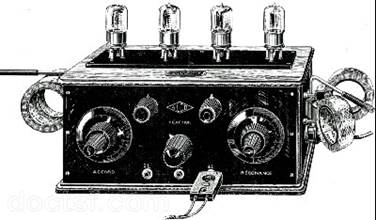

Voici quelques récepteurs de radio à batterie (18 appareils) :

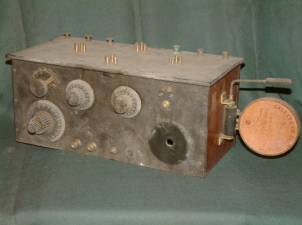

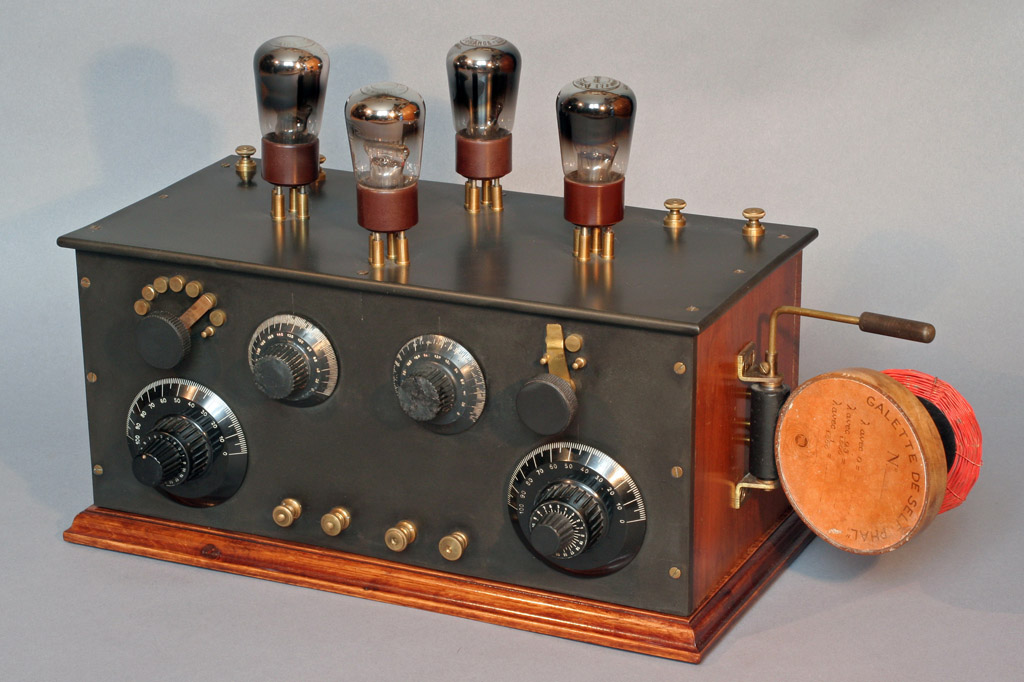

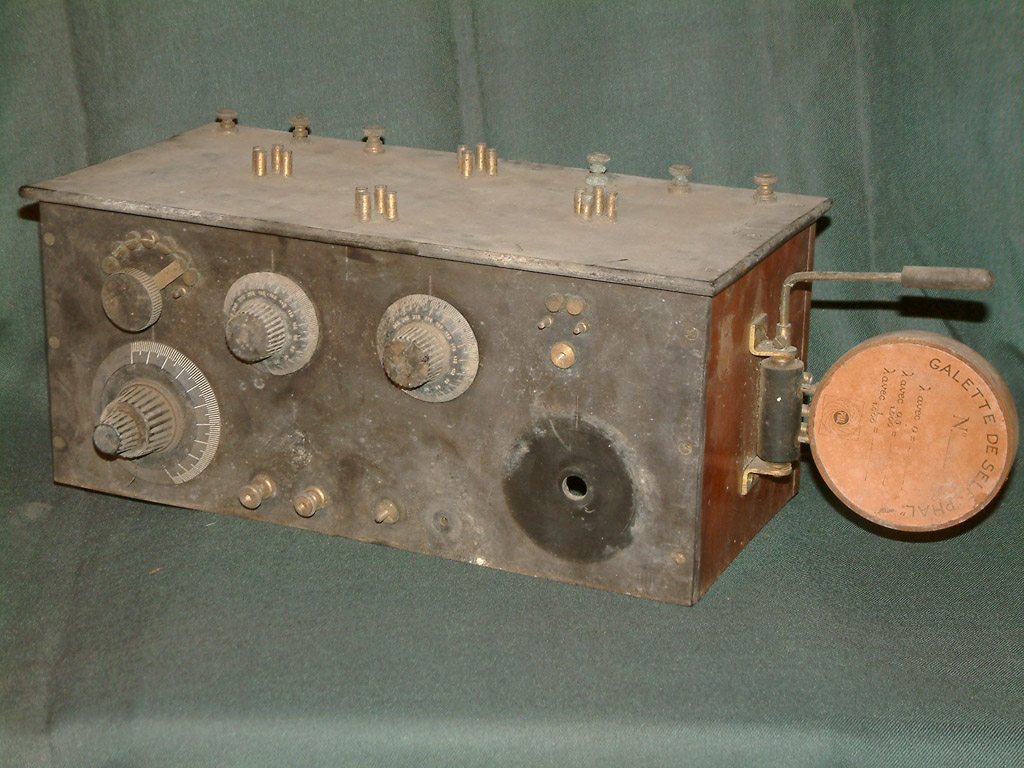

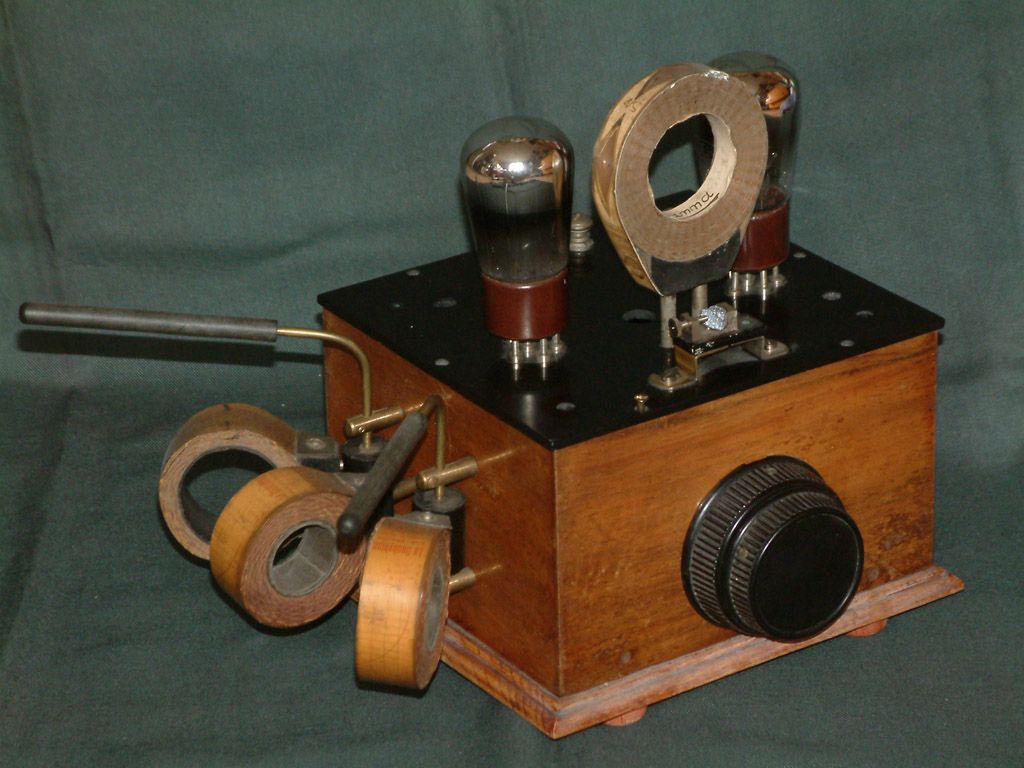

Poste batterie PHAL modèle Le populaire à 4 triodes de 1925. A gauche avant restauration. Reçoit PO-GO.		Poste batterie à deux bigrilles et détection par galène vers 1926. Construction amateur.

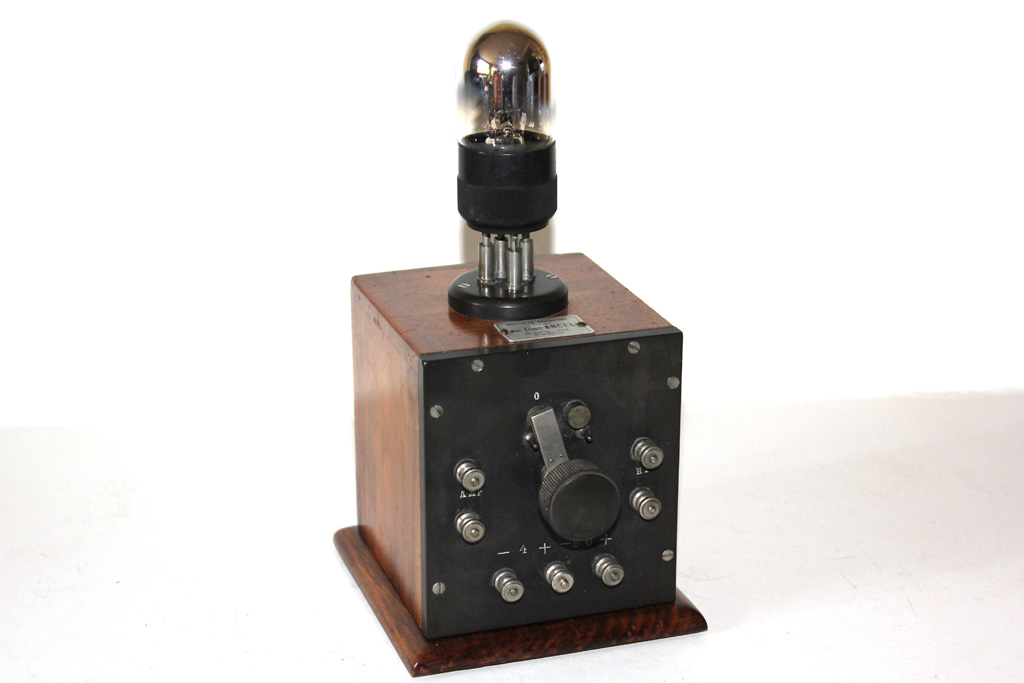

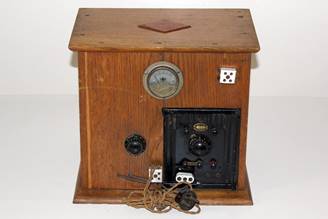

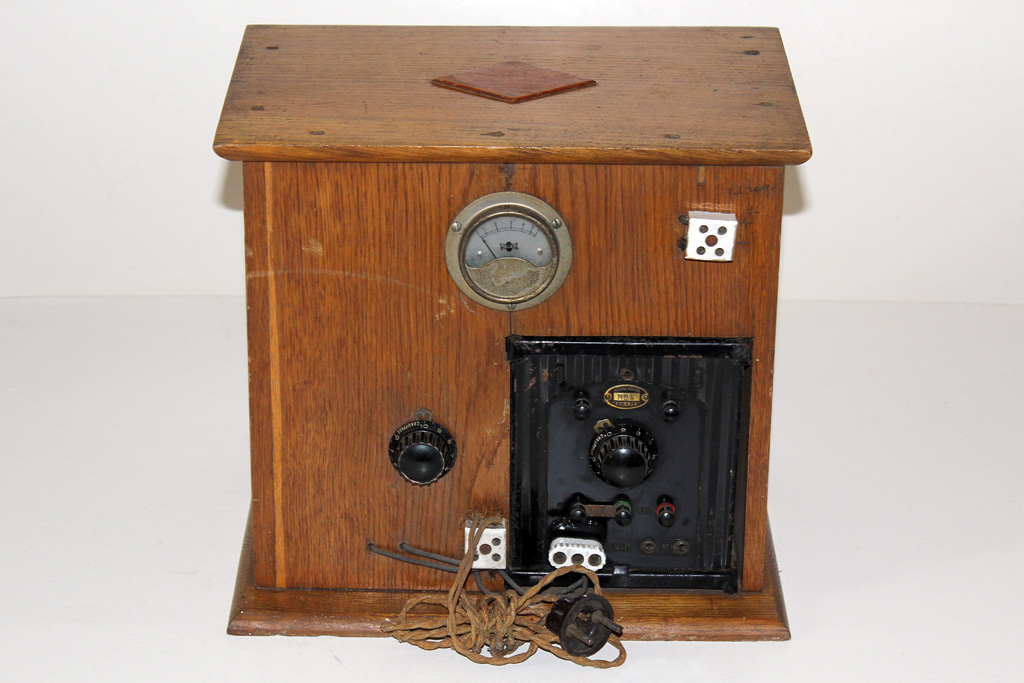

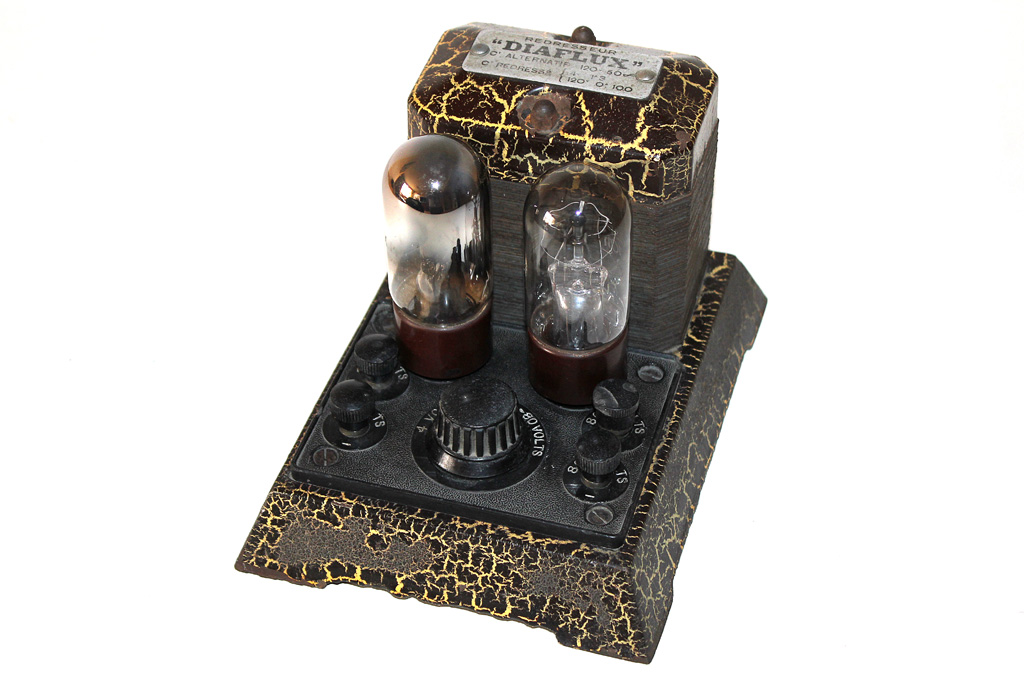

Chargeur secteur pour batteries TSF 4 et 80V DIAFLUX vers 1927. 2 lampes : 1010 redresseurs, 1011 abaisseurs	Amplificateur BF à une lampe triode Société Anonyme des Anciens établissements ANCEL (Louis Ancel) de 1923. Alimentation 4V – 80V	Chargeur de batteries modifié (amateur) en alimentation secteur pour poste de TSF à batterie FERRIX de type RE4 de 1928. 2 lampes : 1010 redresseurs, 1011 abaisseurs 4 et 80 Volts

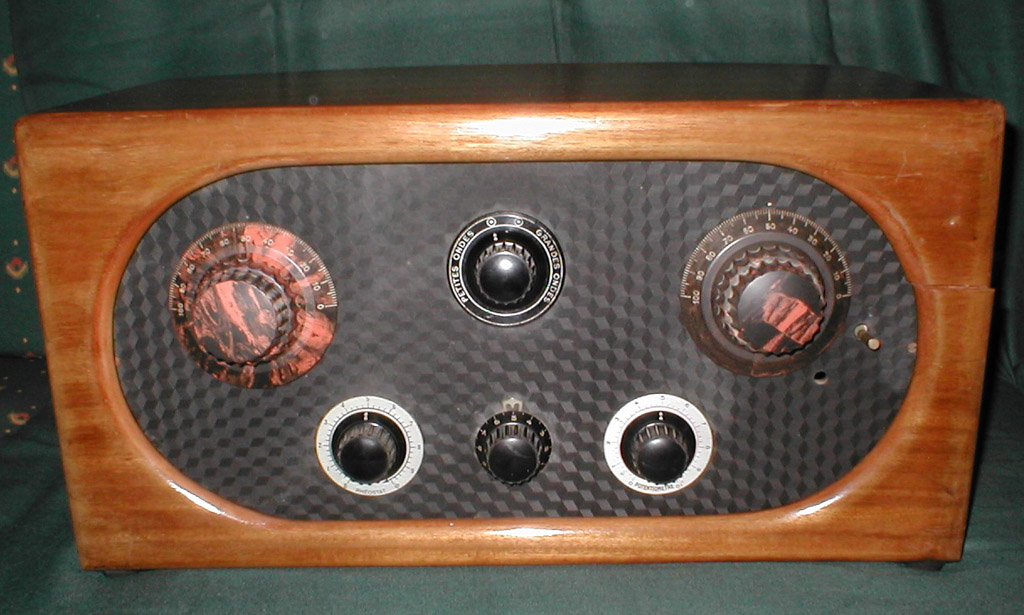

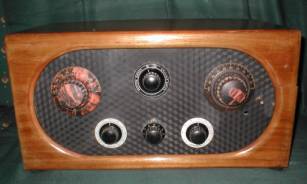

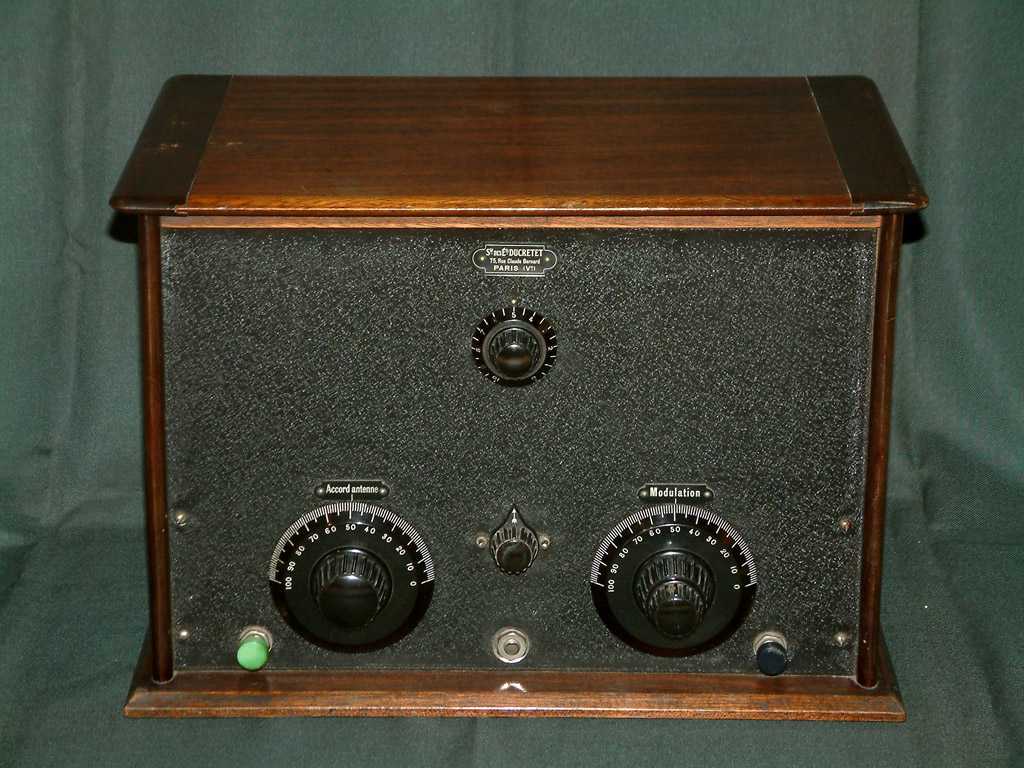

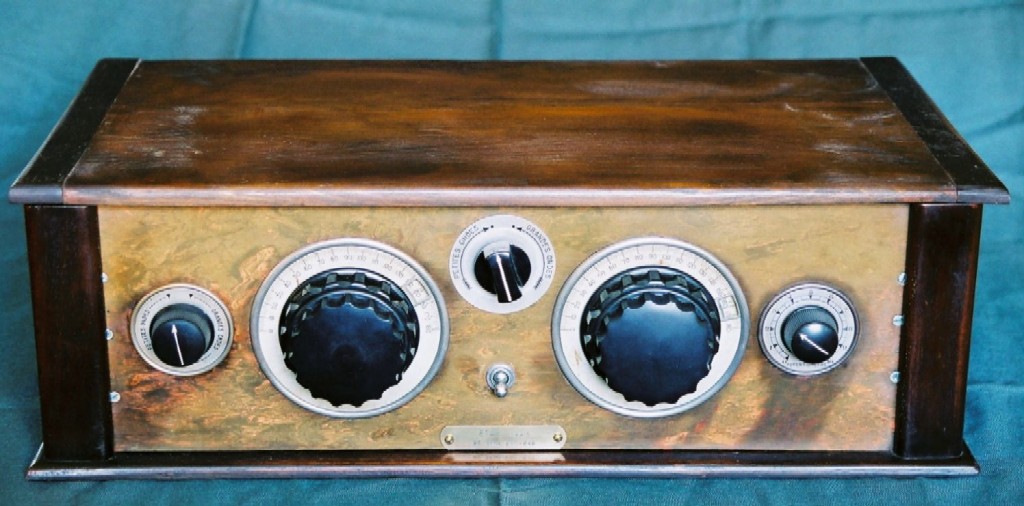

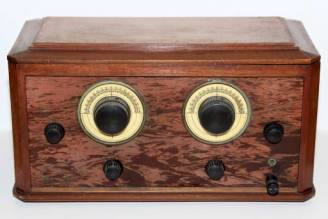

Récepteur batterie 4 lampes dont une bigrille ETAS de 1928. Reçoit PO-GO.	Récepteur batterie 6 lampes dont une bigrille assimilé à ANCEL vers 1928. Reçoit PO-GO.	Récepteur batterie 4 lampes dont une bigrille DUCRETET modèle SM4 Supermodula de 1927.

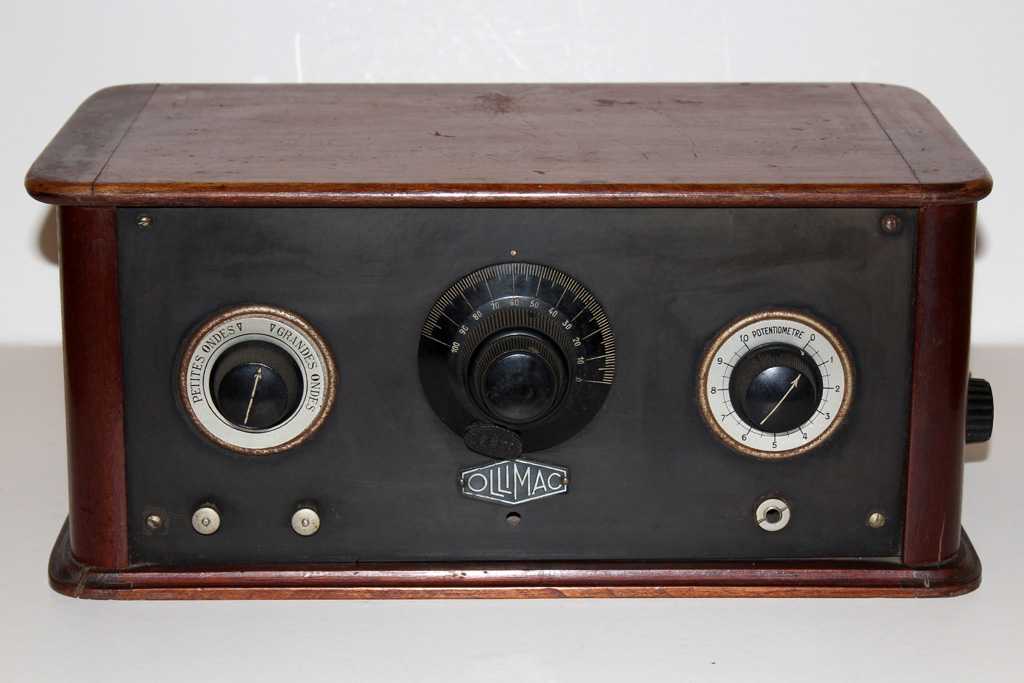

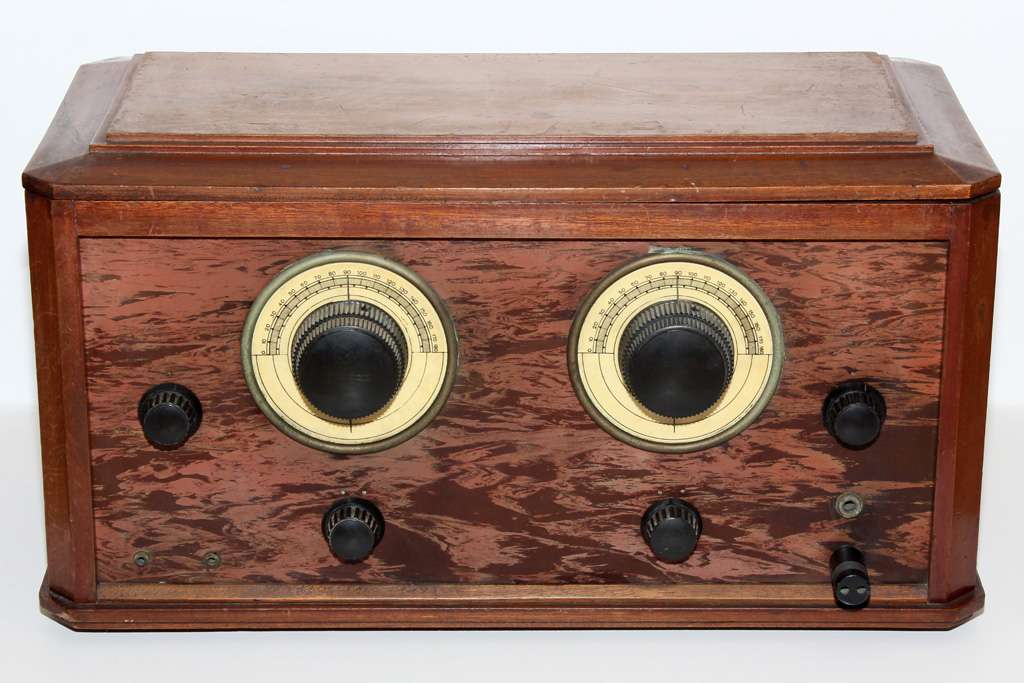

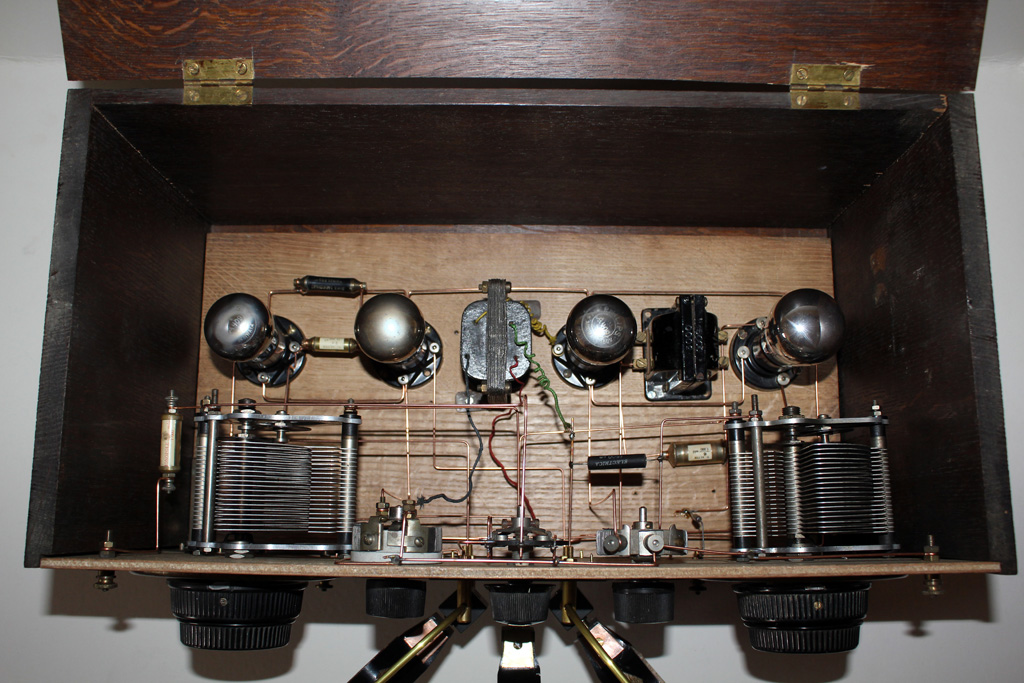

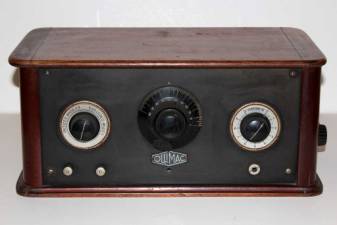

Récepteur batterie 3 lampes OLLIMAC de 1927. Reçoit PO-GO.	Récepteur batterie 6 lampes dont 1 bigrille de marque inconnue vers 1928. Reçoit PO-GO.	Récepteur batterie 4 lampes Reconstruction moderne avec des composants d'époque Vue interne

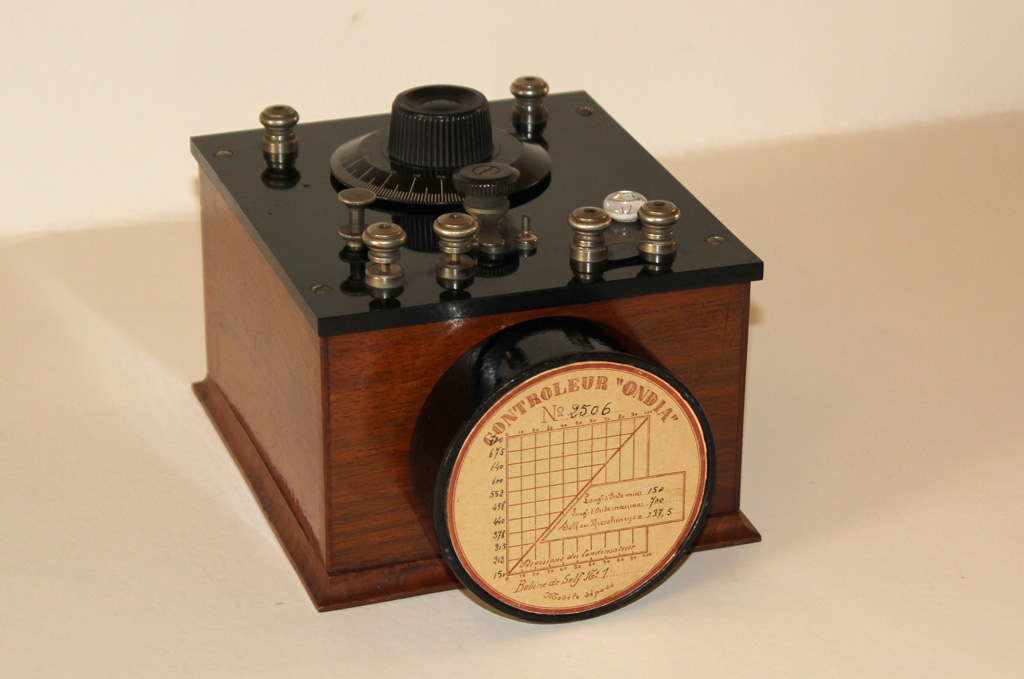

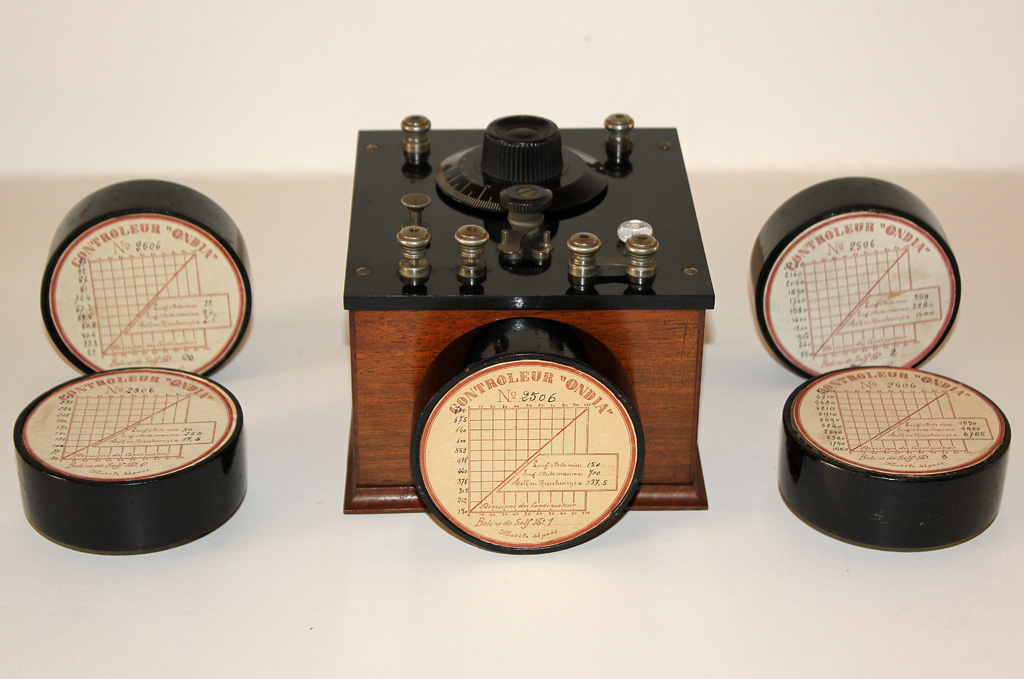

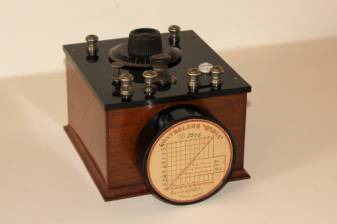

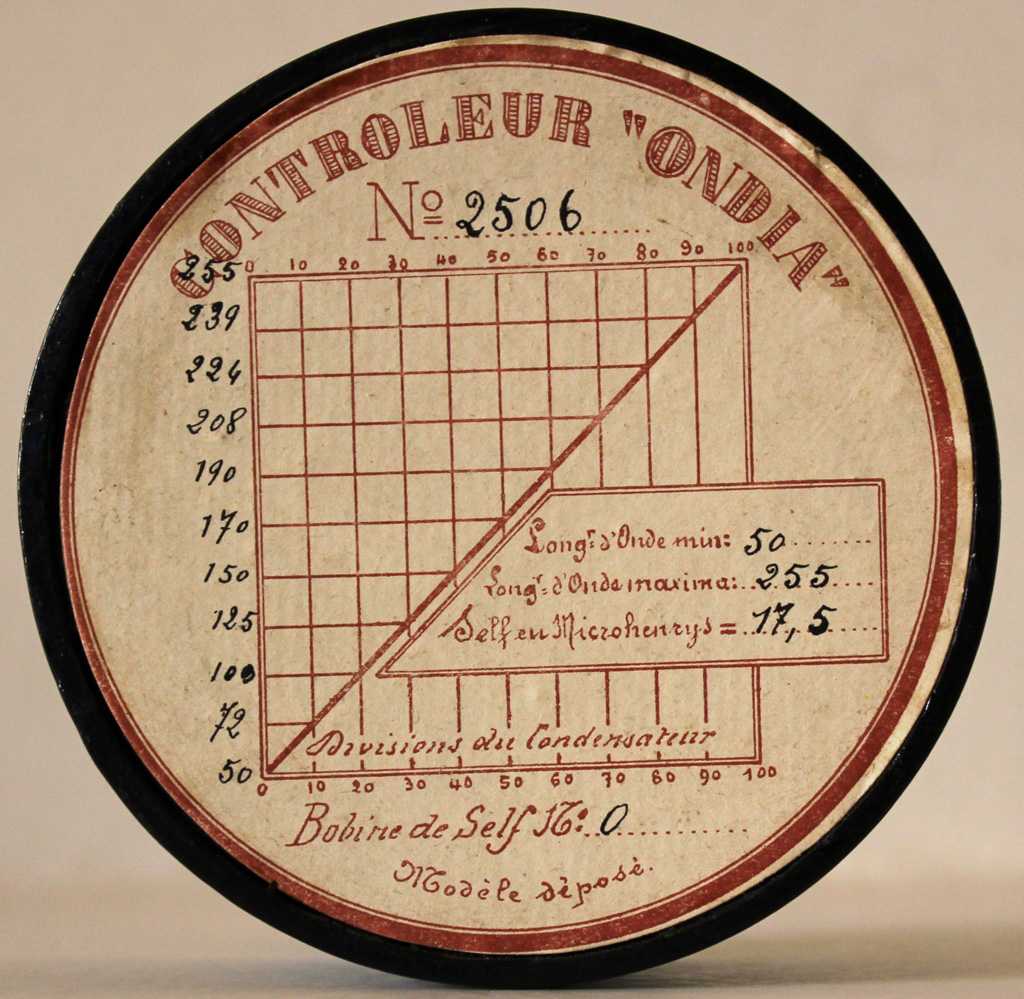

Ondemètre ONDIA modèle "Le contrôleur" de 1925. Cet appareil permet le réglage des récepteurs de TSF en émettant un signal radio fréquence accordé grâce aux différentes bobines fournie et au condensateur variable. Il peut fonctionner de 25 à 25000 m (12 KHz à 12 MHz) Un vibreur fait office d'oscillateur, avec une bonne antenne sa portée est d'une dizaine de mètres. Cet appareil sert aussi pour les émetteurs, une lampe de 3,6V s'allume lorsque l'émetteur est accordé sur l'ondemètre. L'appareil est alimenté par une pile ou une batterie de 4V.

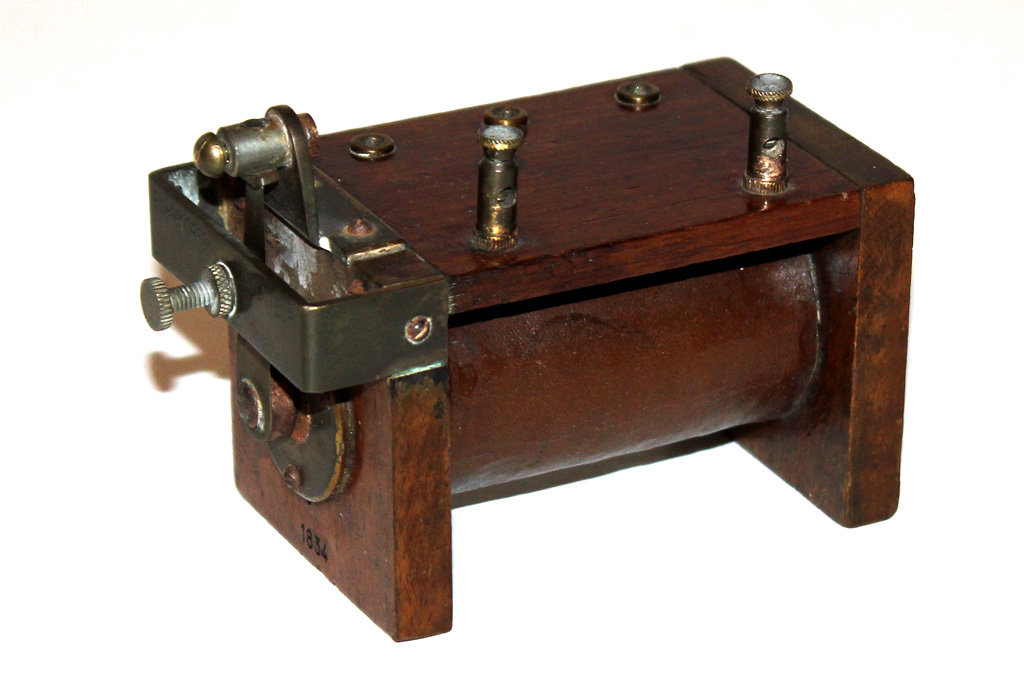

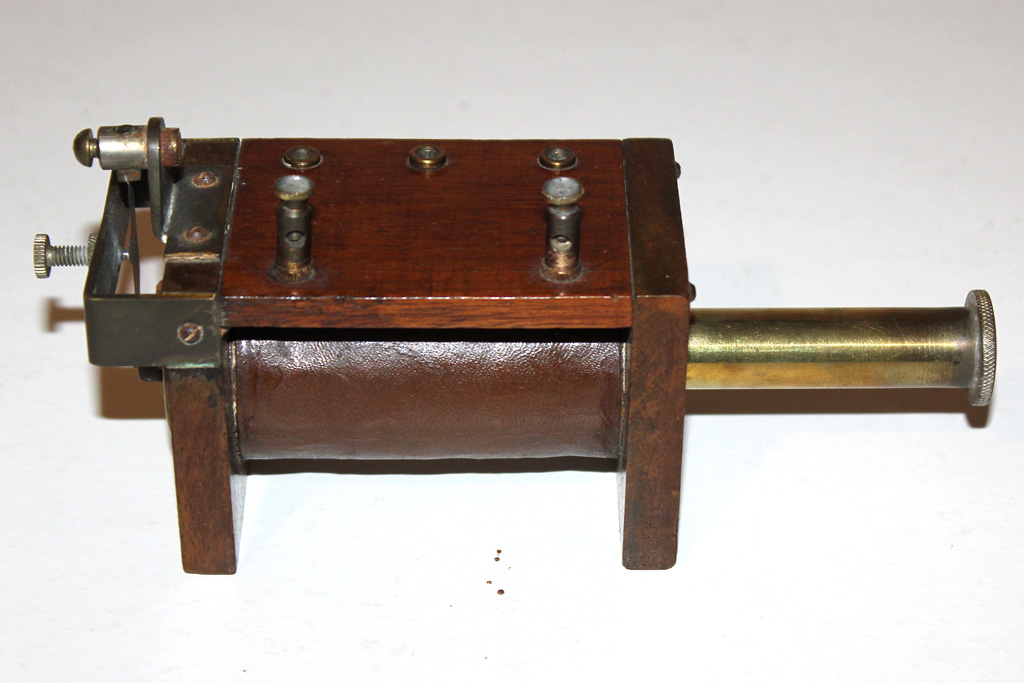

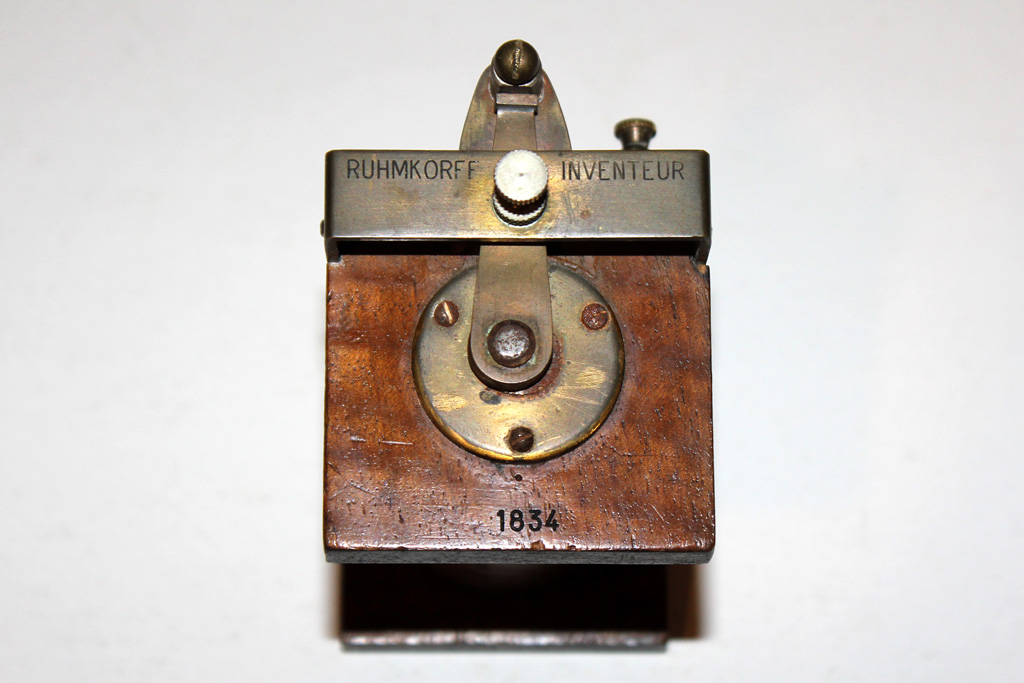

Bobine de RUHMKORFF, modèle 1834, fin du 19^ème siècle. La bobine de RUHMKORFF est le tout premier transformateur de tension qui génère son propre courant alternatif grâce à un vibreur ou trembleur, visible sur la photo du milieu. La bobine génère une tension variable amortie d'environ 1000V sous une alimentation continue de 4V. C'est la base d'un émetteur radio dont l'oscillation non continue est générée par cette bobine, il suffit d'y ajouter un manipulateur sur le 4V, d'un circuit d'accord pour l'antenne, une antenne filaire et une bonne prise de terre. L'origine de cette bobine n'est pas connue c'est peut-être un jouet, un émetteur de petite puissance ou un accessoire de labo de physique.

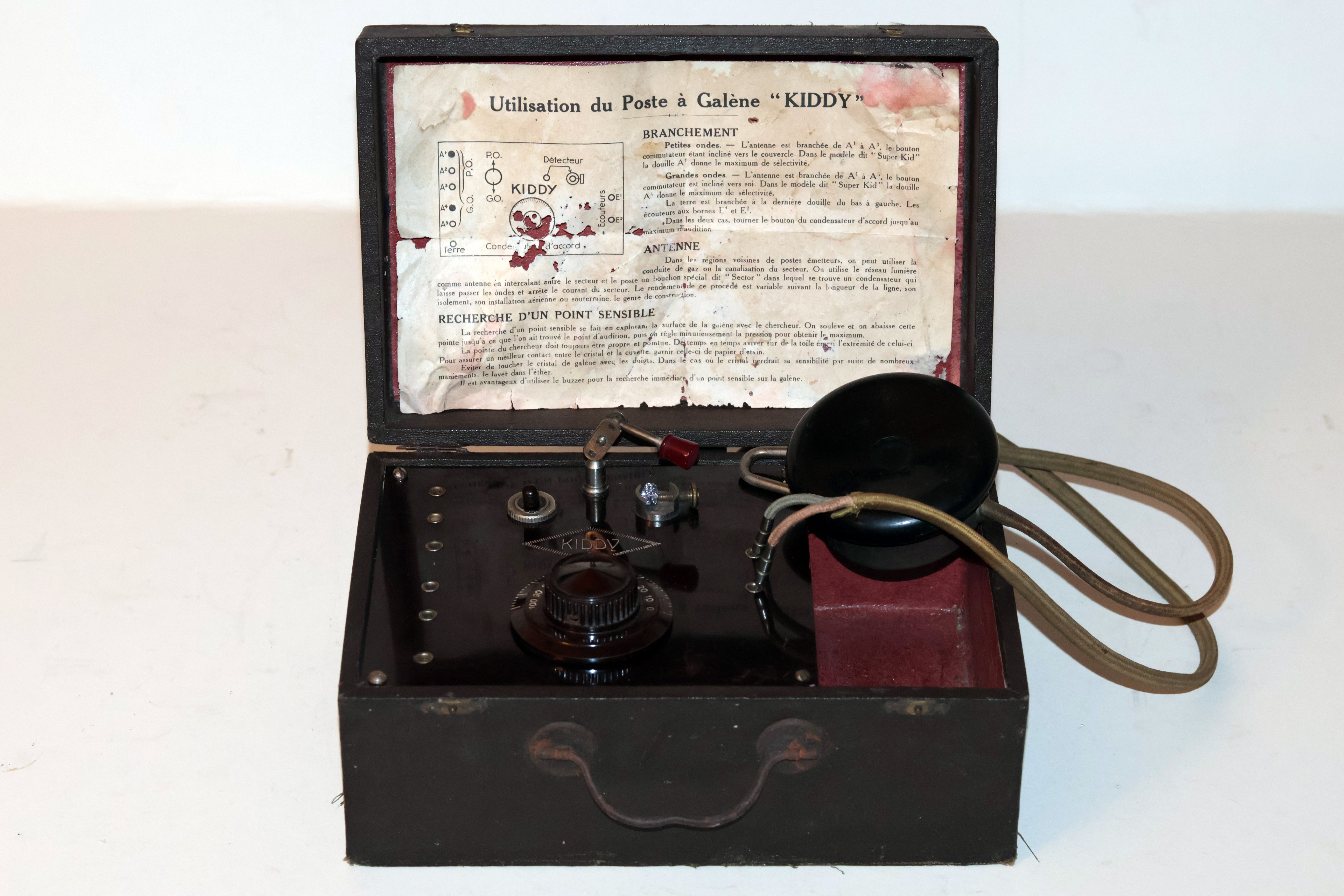

Voici quelques récepteurs de radio à galène.

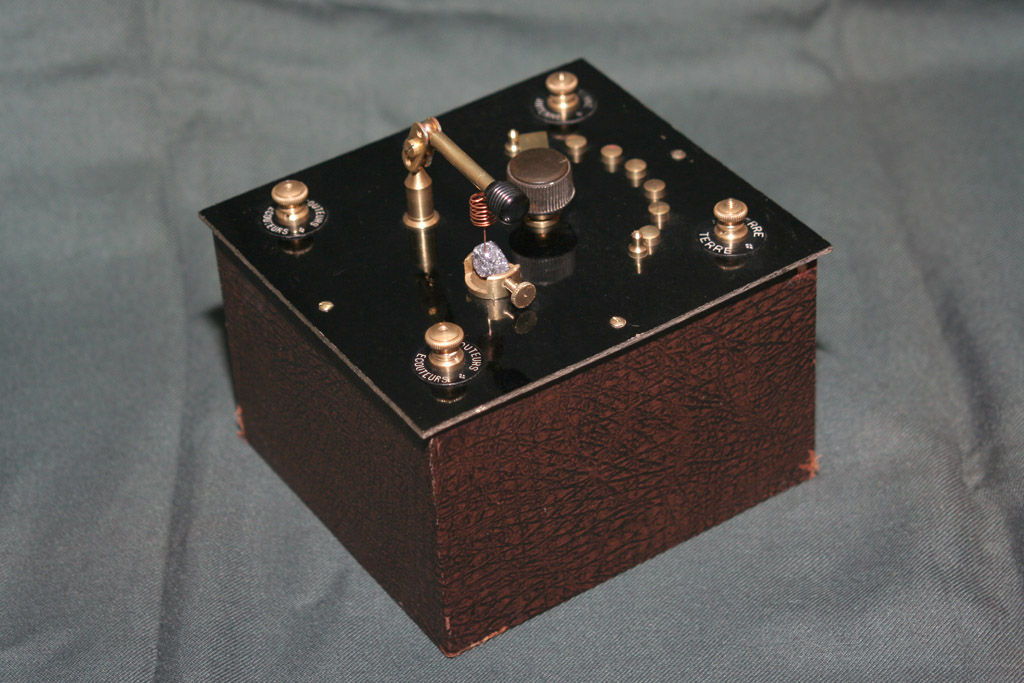

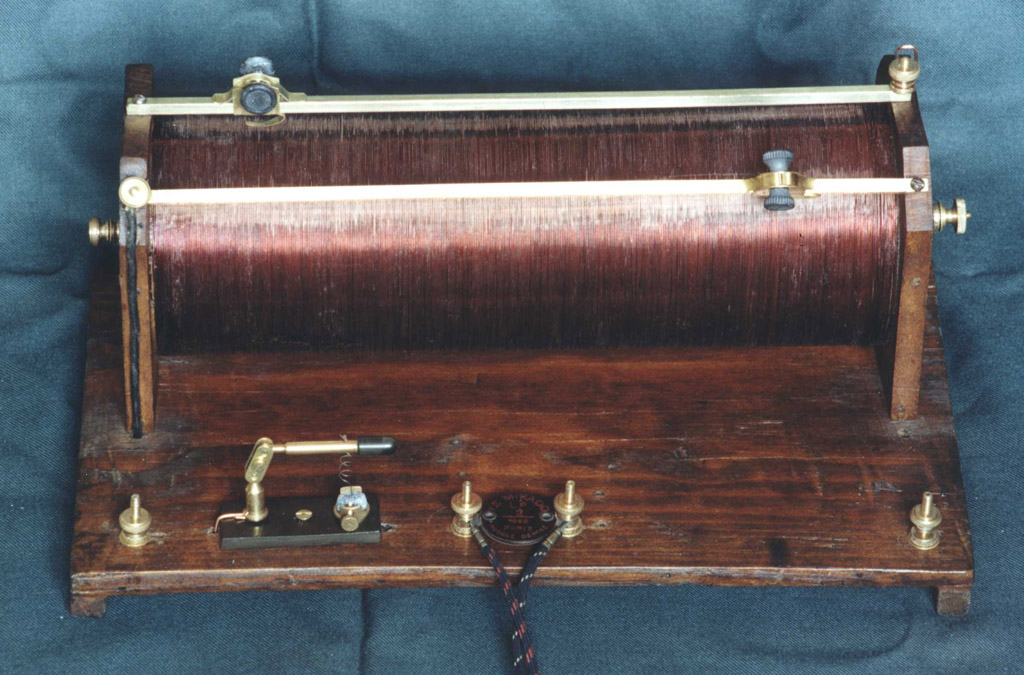

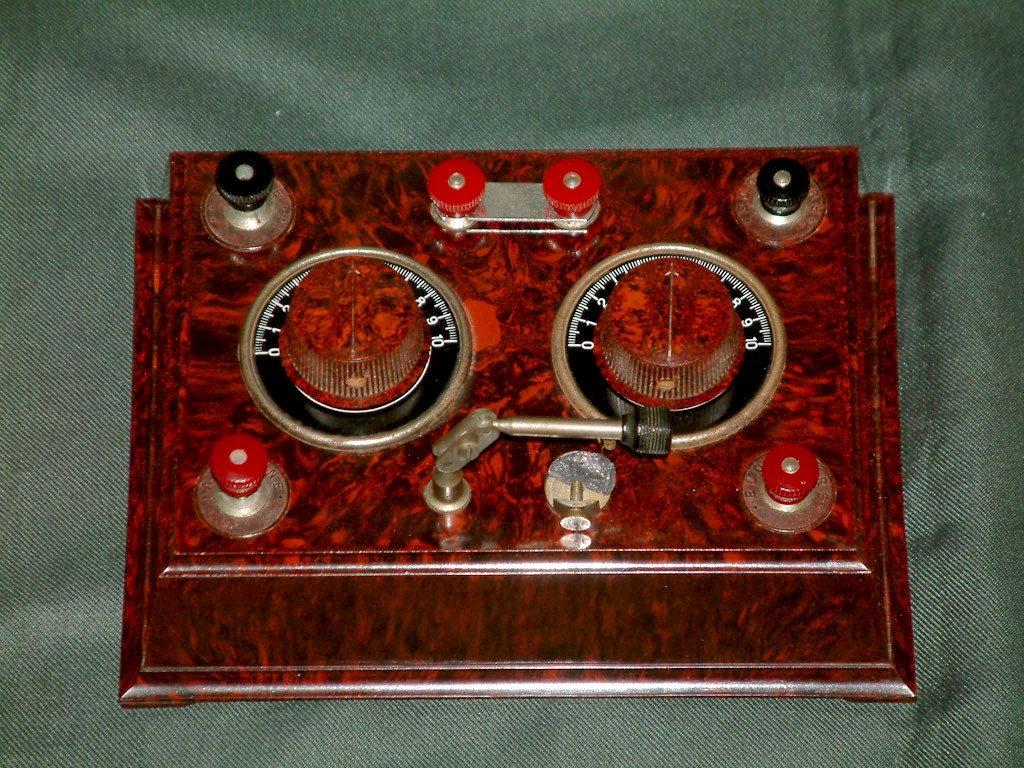

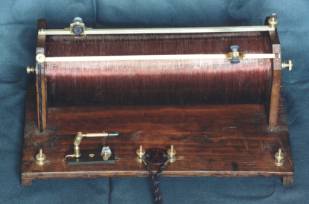

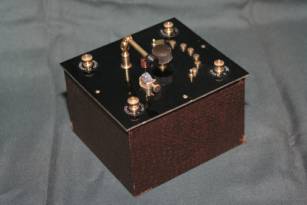

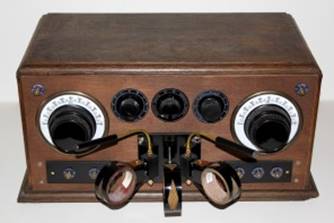

Récepteur à galène de type Oudin Années 1920. Construction amateur	Récepteur à galène en carton et ébonite vers 1925. Marque inconnue	Récepteur à galène en bakélite JACKSON RADIO modèle By Cristal de 1932.

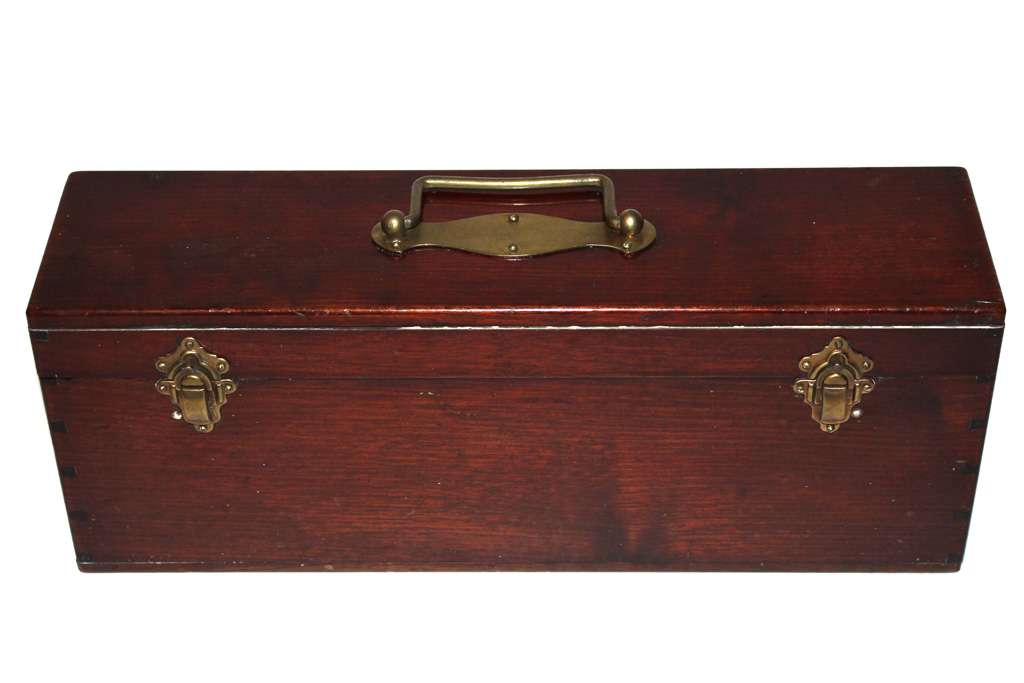

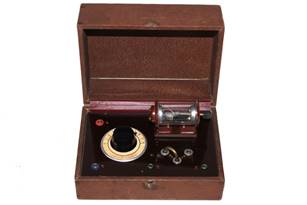

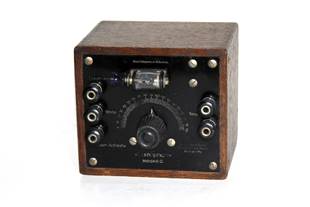

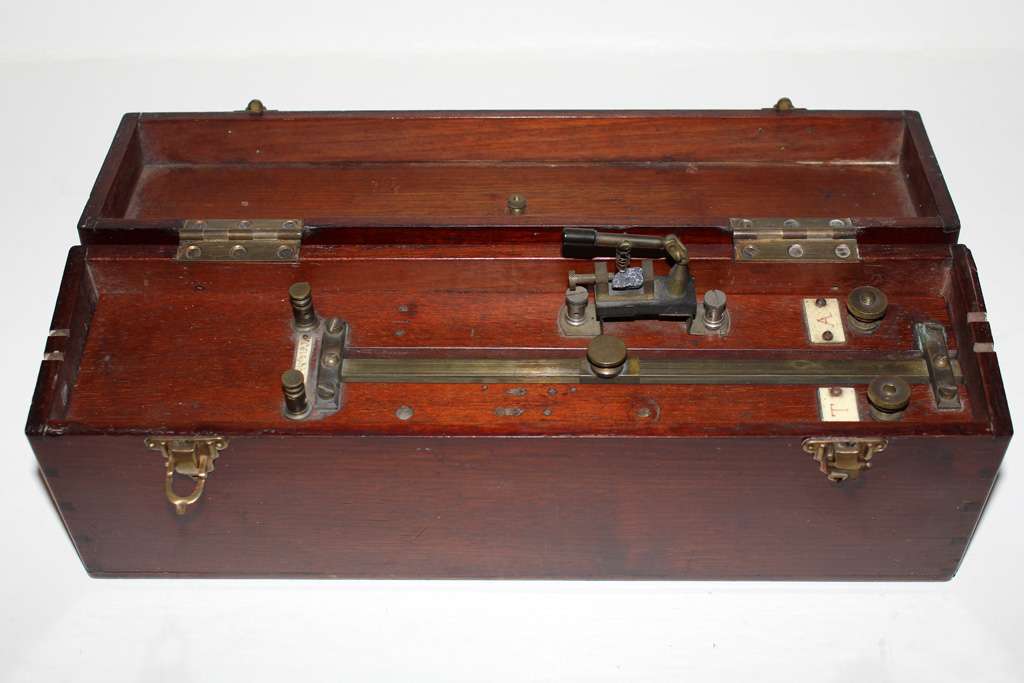

Récepteur à galène allemand LUMOPHON BRUCKNER & STARK (Fernsprech-App.-fabrik Nurnberg, Licence Telefunken) Modell C, vers 1927	Récepteur à galène dans un coffret en acajou Années 1920. Marque inconnue Ici, poste fermé.	Récepteur à galène dans un coffret en bois gainé de papier décoratif Années 1950. Marque inconnue

Voici quelques lampes triodes du début de la radio.

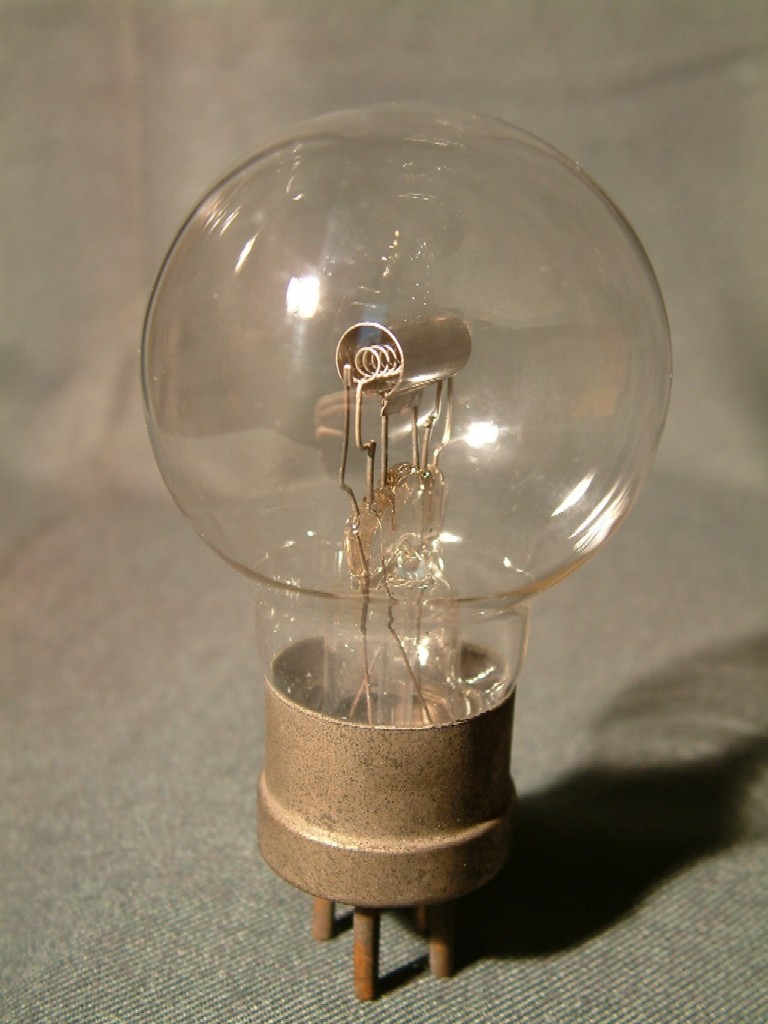

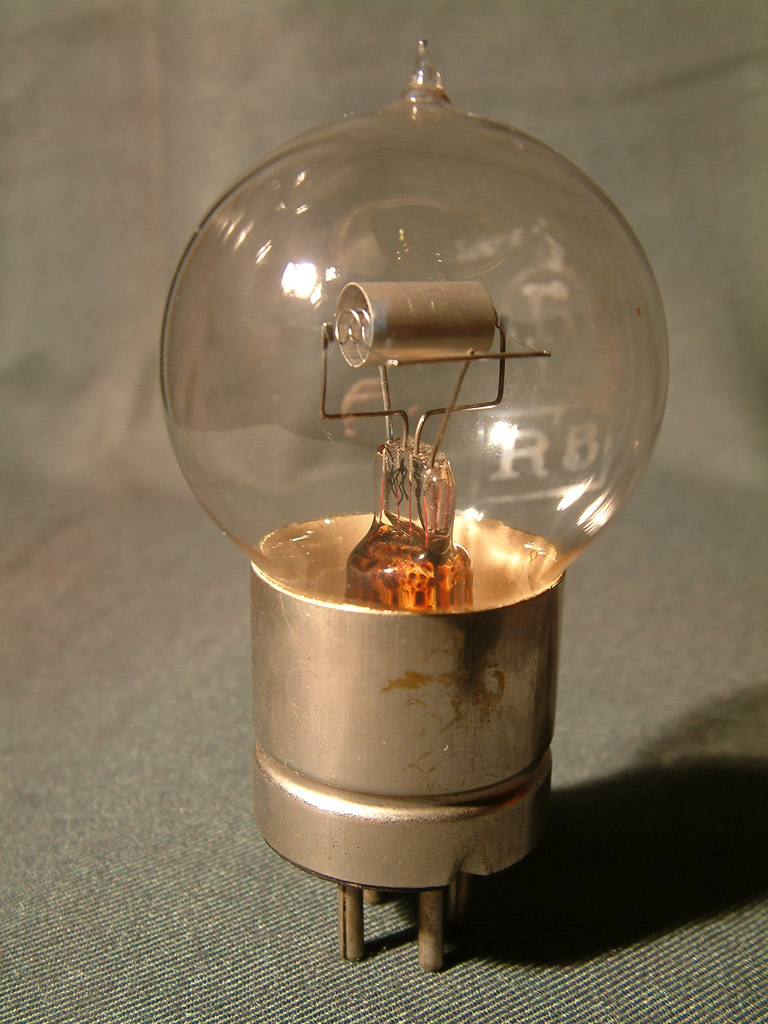

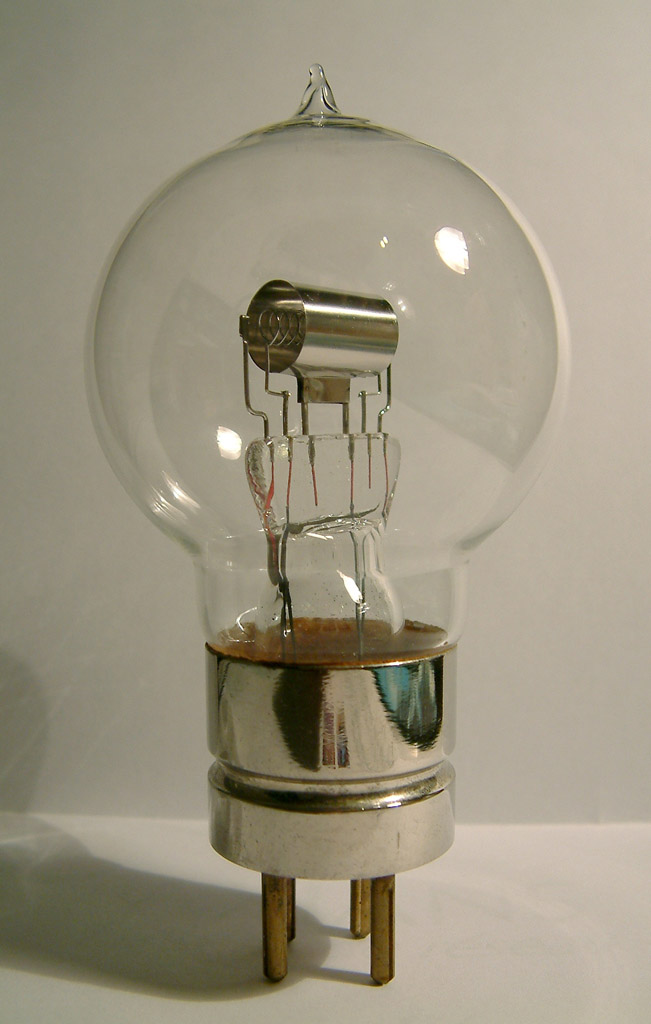

Triode TM à pointe entre 1915 et 1924. TM (Télégraphie Militaire)	Triode TM à pointe RT (Radio Technique) R5 entre 1918 et 1924.	Triode PHILIPS type E de 1922.

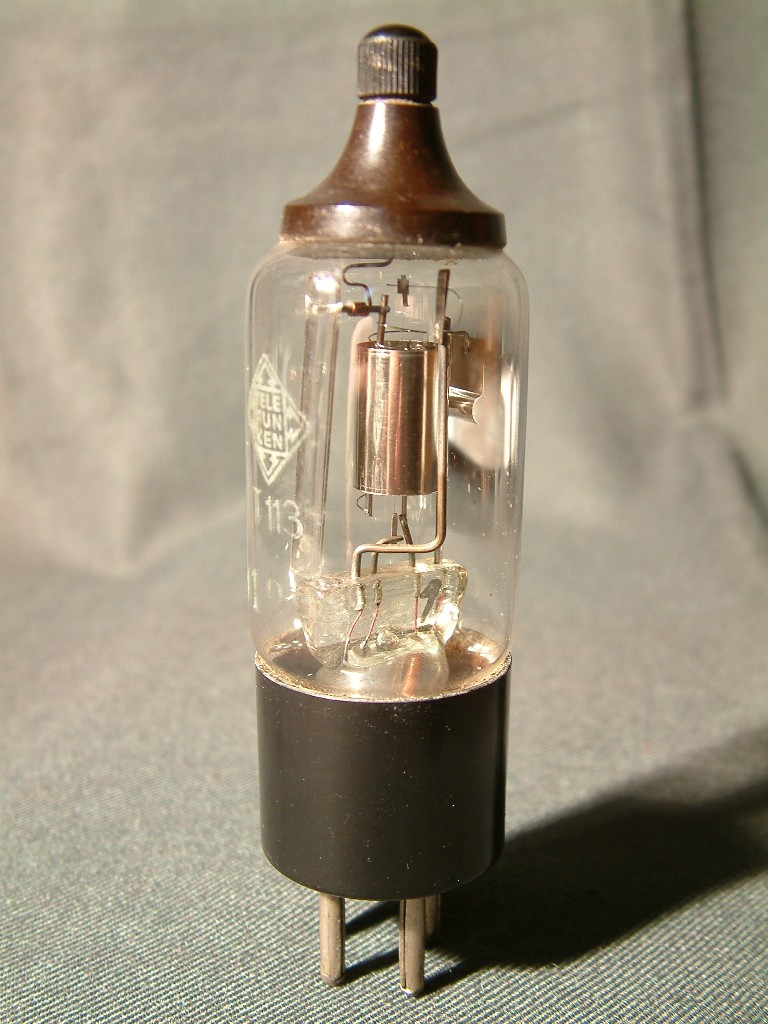

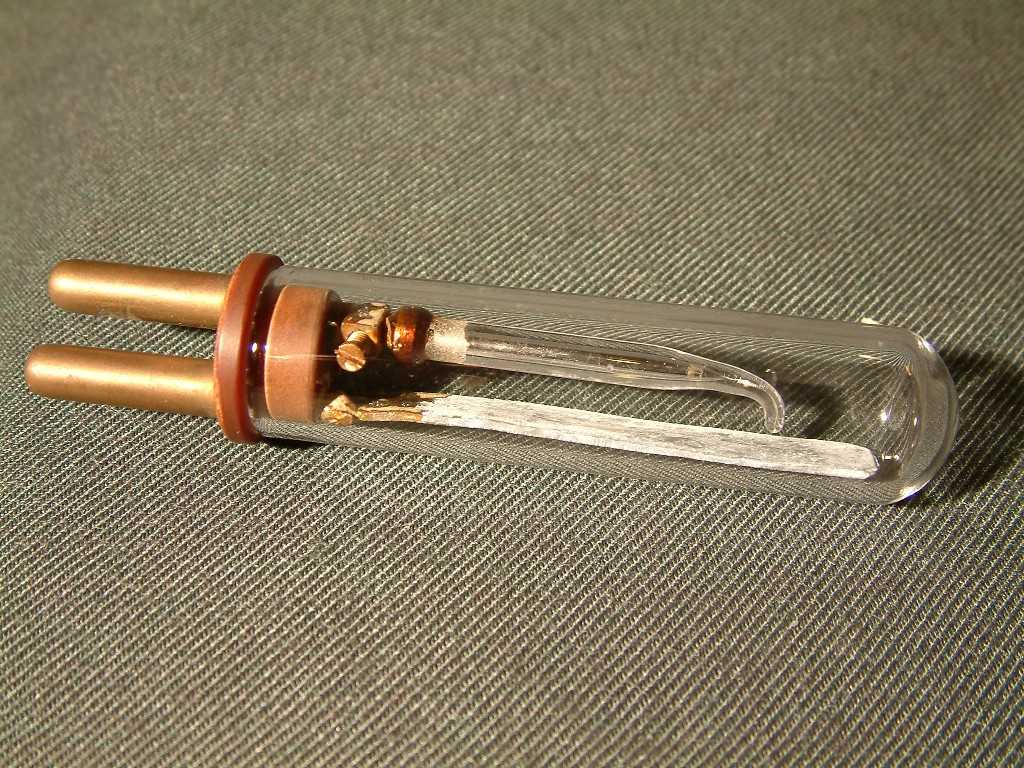

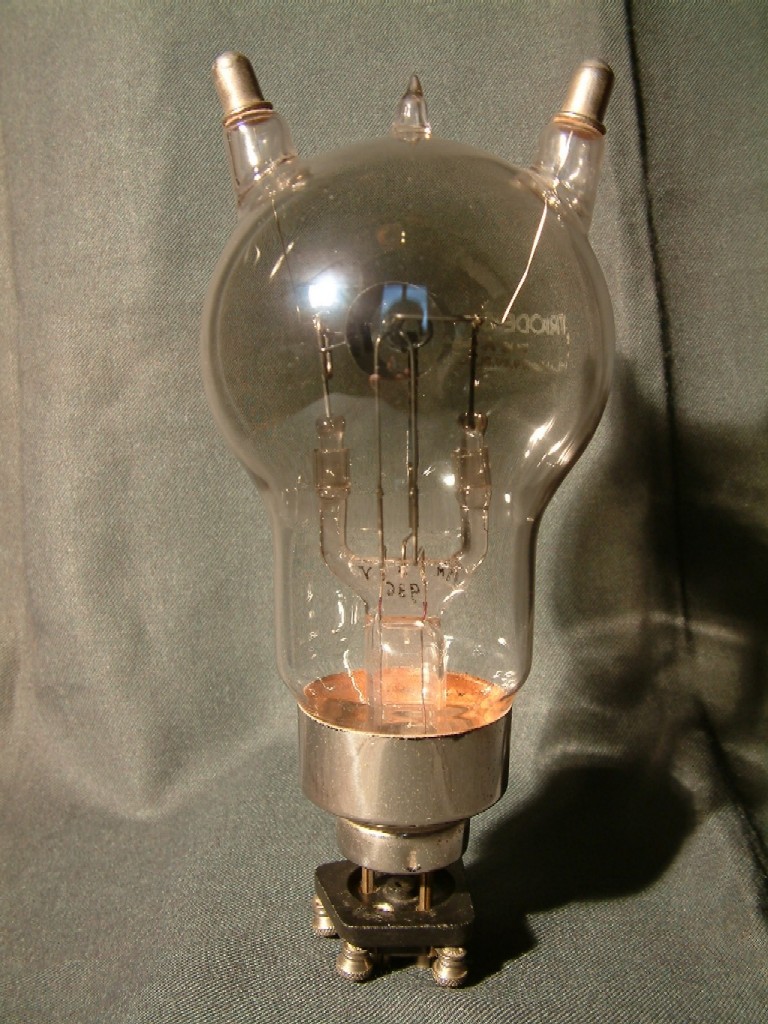

Triode d'émission SIF (Société indépendante de T.S.F) Modèle 75W (TM75) Entre 1920 et 1925.	Bigrille TELEFUNKEN T113 de 1928.	Détecteur électrolytique permettant la détection des ondes radios mis au point par le capitaine Ferrié en 1900. Ce modèle n'est pas identifié. Le détecteur est rempli d'acide sulfurique et doit être polarisé avec une tension de l'ordre de 4,5V Le détecteur électrolytique sera remplacé progressivement par la galène dès 1907.

Différentes bandes de radiodiffusions :

PO (Petites ondes), OM (Ondes moyennes), AM (Amplitude modulation), MW (medium wave), de 522 à 1620 KHz (USA de 530 à 1710 KHz).

GO (Grandes ondes), OL (Ondes longues), LW (long wave), de 144 à 281 KHz.

BE (Bandes étalées), souvent la bande des 49m soit de 5,9 à 6,2 MHz.

OC (Ondes courtes), SW (short wave) ou KW, de 1,6 MHz à 26,1 MHz.

FM (Modulation de fréquence) ou UKW, de 87,5 MHz à 108 MHz (normes CCIR), 76 à 90 MHz (Japon), 64,8 à 74 MHz (normes OIRT, Europe de l'est).

RNT (Radio Numérique terrestre), DAB (Digital Audio Broadcasting), T-DMB (Terrestrial Digital Multimedia Broadcasting), de 174 à 240 MHz (Bande VHF3), 1452 à 1492 MHz (Bande L).

Différents modes de modulations (liste non exhaustive) :

AM (Amplitude Modulation) : Modulation d'amplitude avec une largeur de bande de 6 à 18 KHz (9 KHz pour la radiodiffusion en Europe et 10 KHz aux USA)

NFM (Narrow Frequency Modulation) : Modulation de Fréquence bande étroite avec une excursion de ± 5 Khz

WFM (Wide Frequency Modulation) : Modulation de Fréquence bande large (radiodiffusion FM) avec une excursion de ± 75 Khz

BLU (Bande Latérale Unique) ou SSB (Single-Sideband Modulation) : Bande latérale Unique avec BLI ou LSB : Bande Latérale Inférieure et BLS ou USB : Bande Latérale Supérieure

CW (Continuous Wave): Télégraphie, morse (décodage à l'oreille pour les initiés du bip bip bip !) avec une largeur de bande inférieure à 1000 Hz.

MDF (modulation par déplacement de fréquence) ou FSK (Frequency Shift Keying) : Sorte de modulation de fréquence pour le numérique qui utilise 2 fréquences pour le 0 et le 1 du binaire.

DRM : Digital Radio Mondiale (radiodiffusion numérique sur les bandes de radio classiques en OC, PO, GO), largeur de bande de 9 KHz à 20 KHz suivant le plan de fréquence.

En cliquant sur les photos, vous pouvez les visionner en grand et les télécharger en 1024 x 768.

En cliquant sur le nom de l’appareil, vous aurez des informations complémentaires telles que les schémas, les anciennes publicités et les documents techniques sous forme d’un fichier PDF ou d'une image JPG.
