Un peu d'histoire :
OPTALIX est créée par Monsieur
Marcel NIEL, le 1er avril 1946 au 6 rue de Fécamp dans le 12ème
arrondissement de Paris.
Au début, la production est axée sur
les blocs d'accords, les claviers et transformateurs MF pour postes à lampes
puis pour postes à "transistors".
Technique Et Décoration (TED) est
créée le 13 juin 1955 et dirigée par Monsieur Marcel NIEL, au rue Vasco de Gama
(Paris 15ème).
Ce bureau d'études, installé à
Deuil la Barre dès 1957, a étudié et créé de nombreux modèles de postes à
transistors commercialisés en kit, ainsi que des moulages et décors pour des
postes de radio français.
|
|
|
|

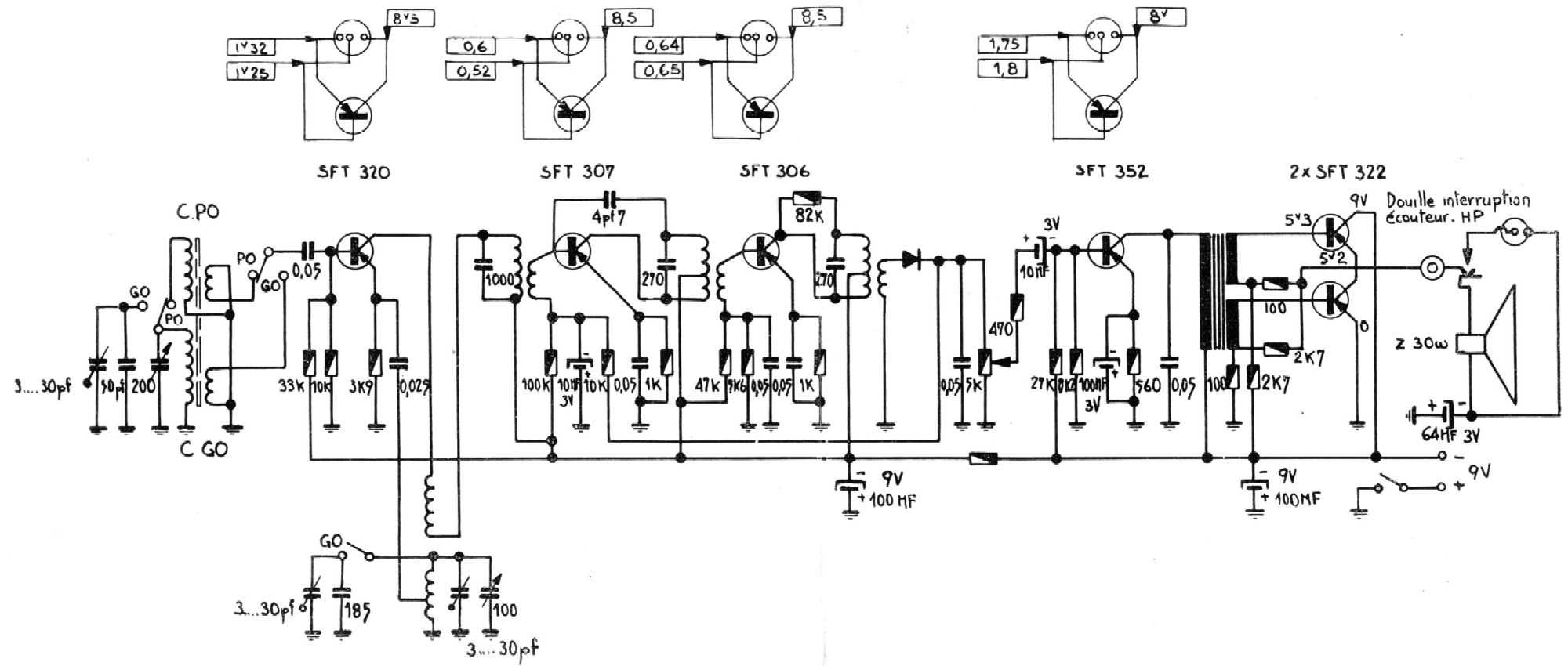

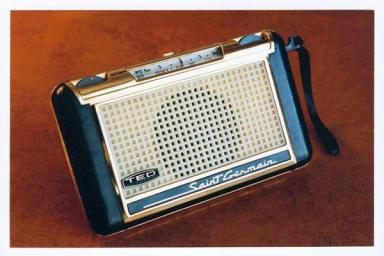

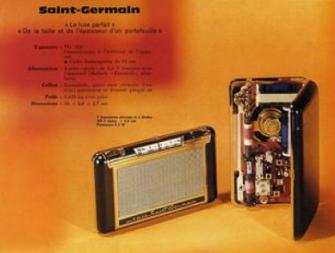

1er
modèle de la société TED, le Saint Germain de 1962, alimentation 9V,
transistors au germanium. (Photo :
Jean-Pierre Baecher). |
|
|
|
|
|
ici,
publicité du seçond modèle Saint-Germain sous la
marque Optalix de 1976, alimentation en 6V et
transistors au silicium. |
|
C'est en 1960 que la Société TED
présente sa première réalisation, le TED Saint Germain avec uniquement les PO
puis en 1961 sort le même modèle mais avec les PO-GO (voir ci-dessus).
Le 9 juillet 1962, les 2 marques fusionnèrent
pour former OPTALIX.

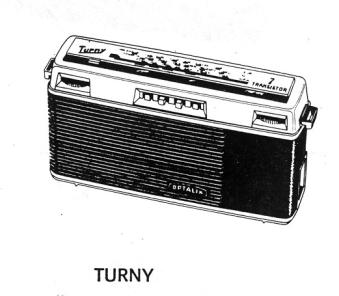

A partir de 1963, le premier
poste de radio sous la marque OPTALIX apparaît, c'est le TURNY (voir
ci-dessus).

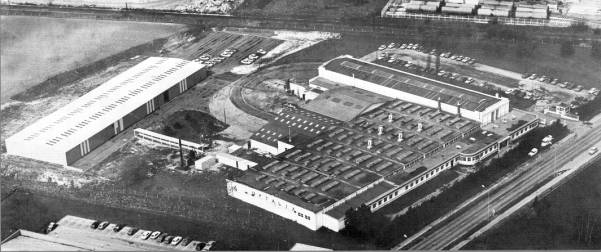

L'usine d'Amiens est construite
en 1960 et est agrandi en 1963 pour accueillir toute les chaines de constructions.

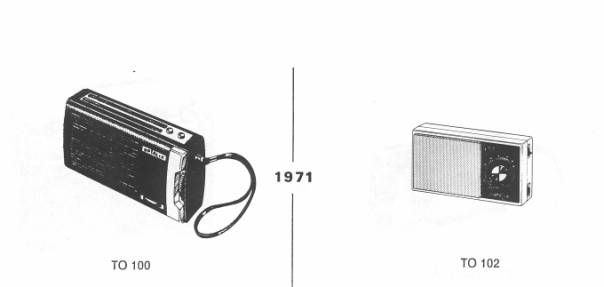

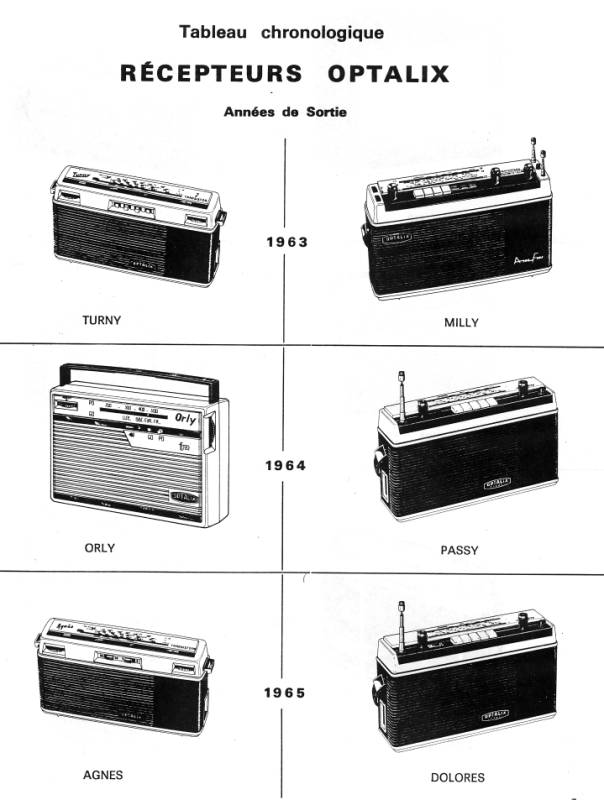

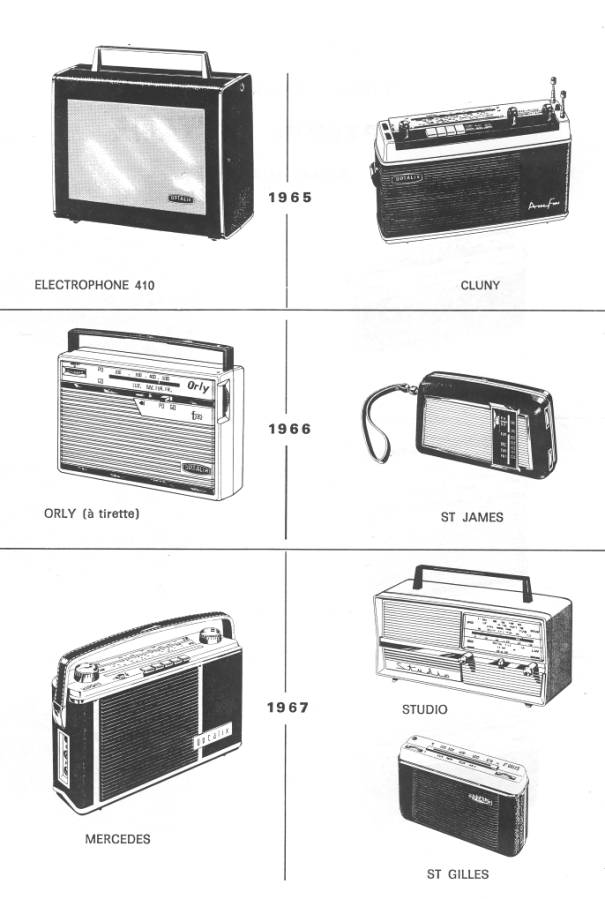

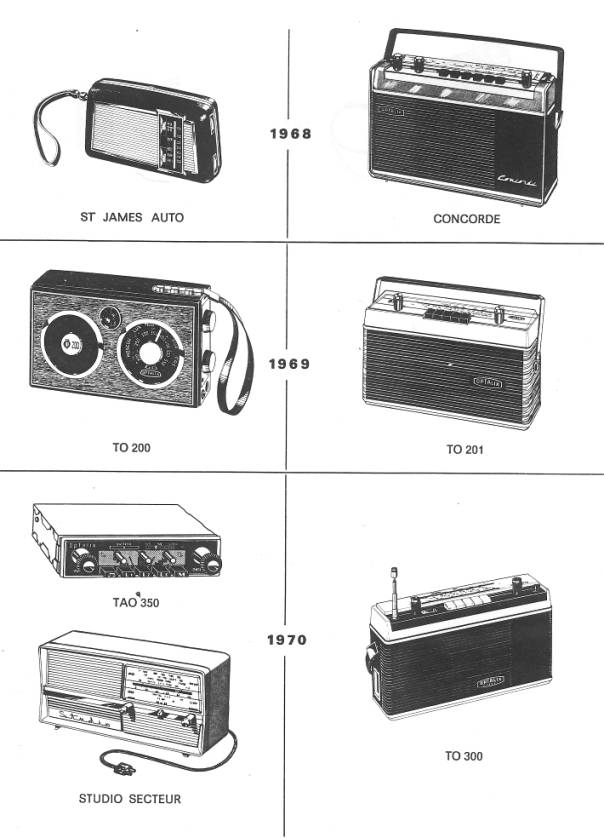

Voici un extrait de catalogue
OPTALIX :
|
|
|
|
|
|
|
|
A partir de 1963, la marque
connaîtra un véritable succès jusqu'au décès de son créateur et dirigeant
Marcel NIEL qui se suicide le 4 aout 1979.
La marque survivra jusqu'à son
dépôt de bilan en 1982 puis est reprise en Location gérance jusqu’à sa
liquidation en juin 1984. Le dernier petit récepteur OPTALIX, en forme de
jerrycan est le "Paris-Dakar" en 1984.
La vente judiciaire est effectuée
le 23 octobre 1984 mettant fin à une belle aventure de 31 ans.
|
|
|
|
|

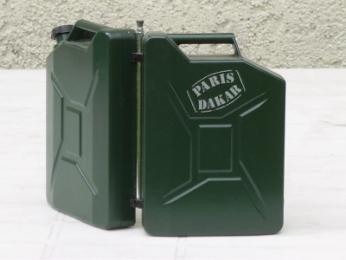

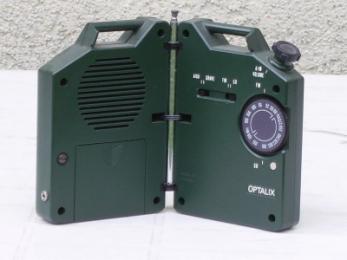

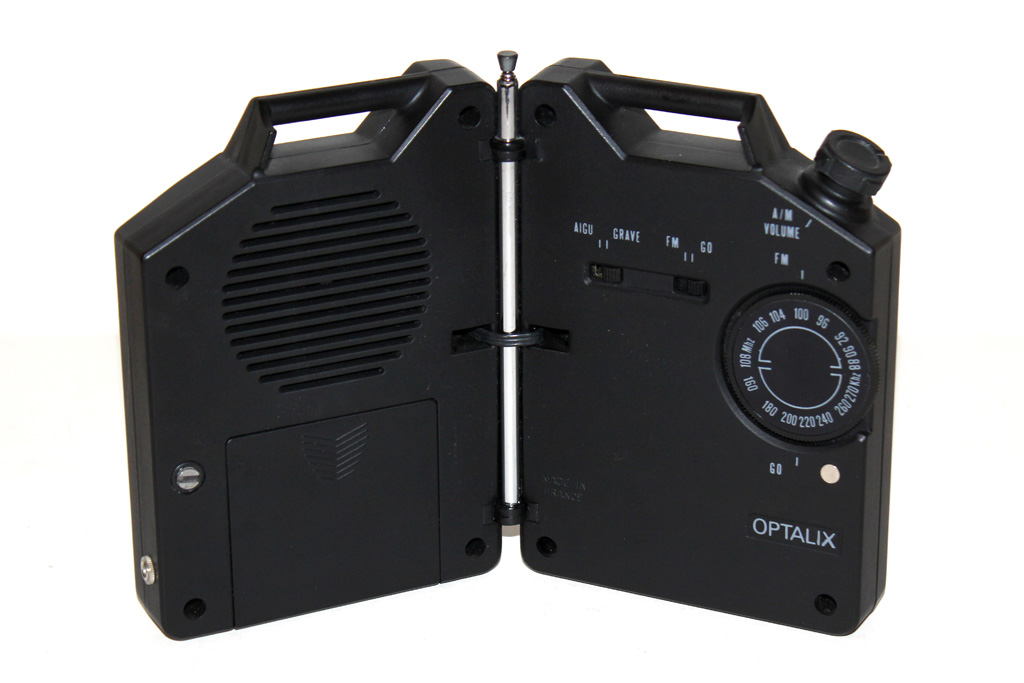

Dernier
modèle fabriqué par Optalix en 1984, le
Paris-Dakar, reçoit les GO et la FM. (Photo
: Jean Cudraz) Exite en Noir, Vert foncé et Gris
métal |
||
|
|
|
|
|
Prix du
Jerrycan d'or pour une course de moto en 1984. Ce
modèle n'est équipé que de la FM. |
Modèle
fabriqué par Optalix en 1984, le Paris-Dakar,
reçoit les PO et la FM. Ce
modèle très rare était destiné pour le Gabon 3
couleurs, vert, jaune et bleu. (Photo
Jean-François MIRIBEL) |
|
Pour restaurer les logos manquant
des récepteurs TO99, TO100, voici une reproduction fidèle, il suffit d'imprimer
aux bonnes dimensions sur une feuille transparente et autocollante. Pour le
récupérer, cliquez sur l'image :
Voici quelques récepteurs radio à transistors de la marque OPTALIX
– TED (51 appareils) :
Entre
parenthèses, les dates de production de chaque modèle.
Saint Germain TED
(de 1961 à 1963)
|
||
|
|
|
|
|

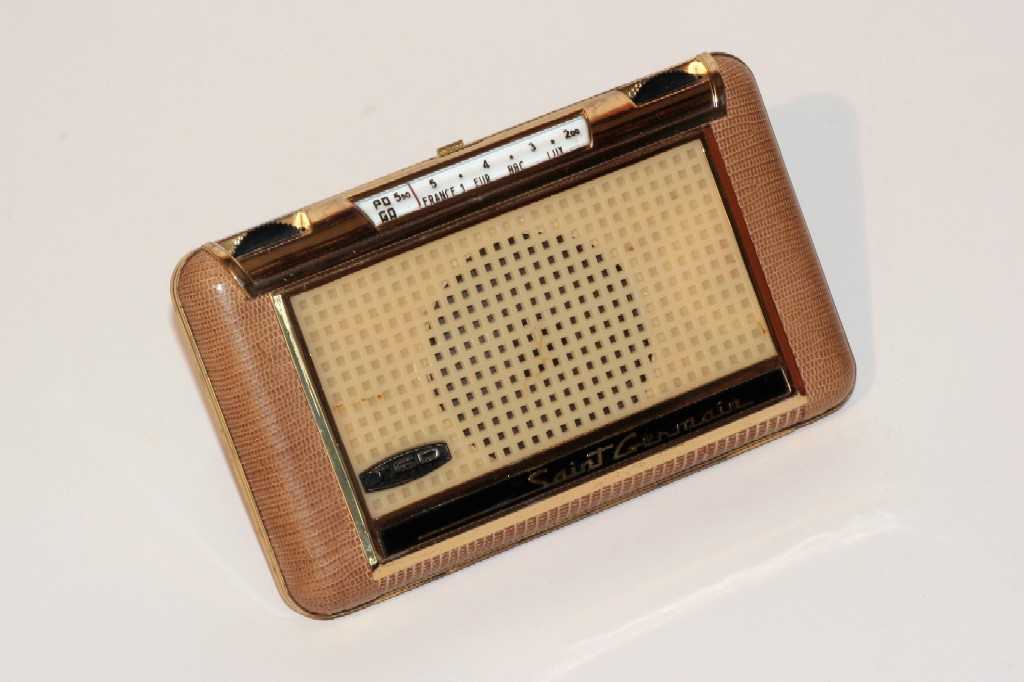

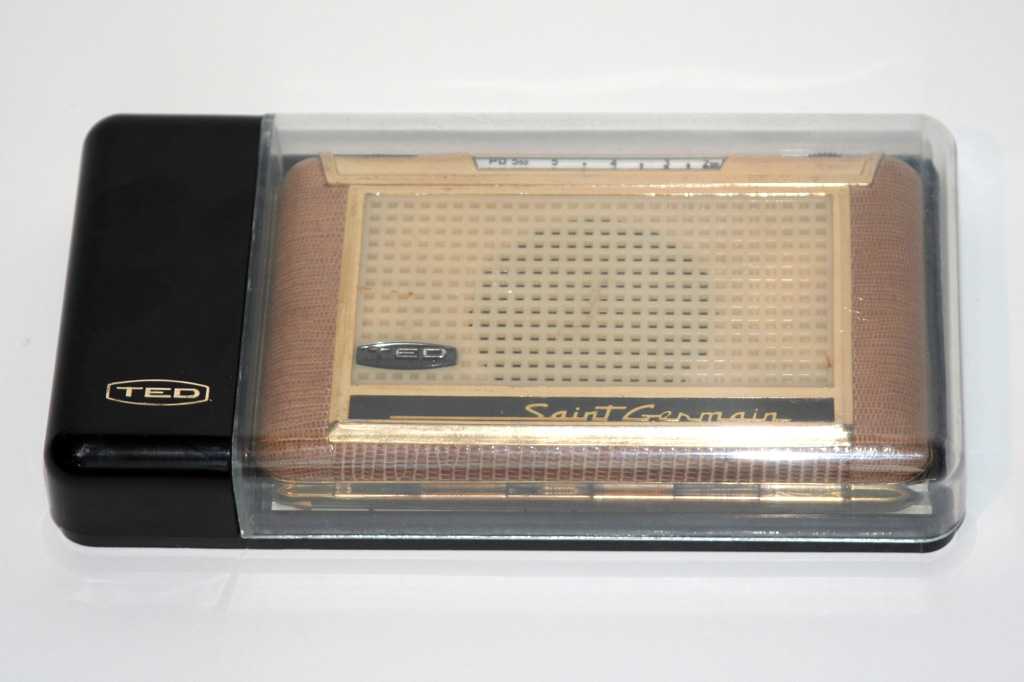

Récepteur PO-GO TED Saint Germain dans son présentoir plastique
et son étui en cuir de 1962. Ici doc fournie avec le récepteur. |
Récepteur TED Saint Germain (N°13654) de 1962. Alim 9V, PO et GO. Platine 110-62 |

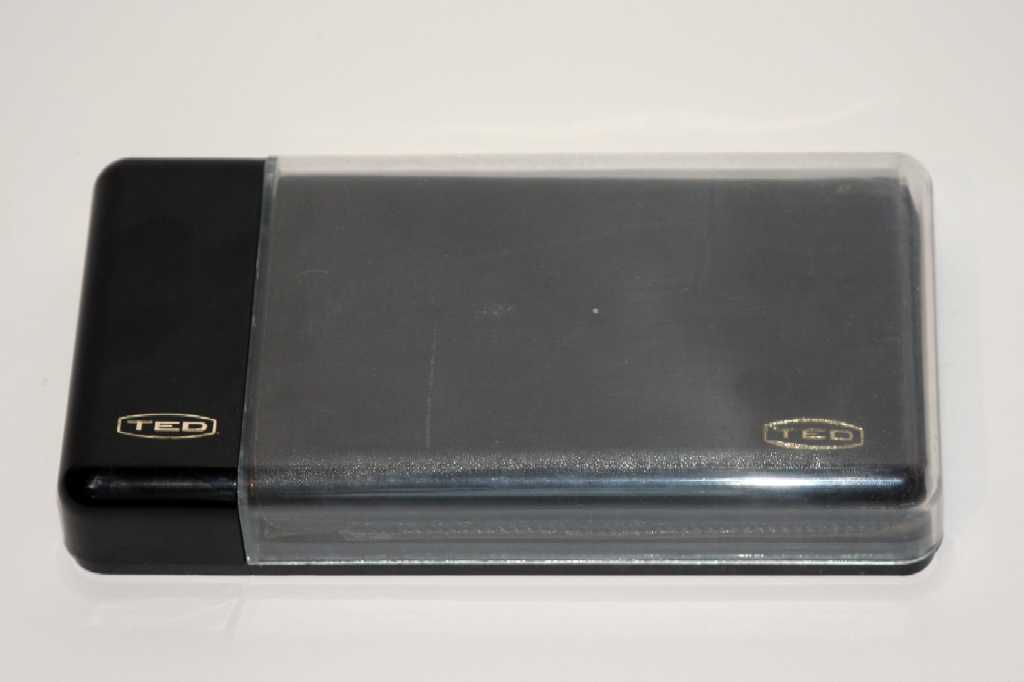

Récepteur PO-GO TED Saint Germain dans son présentoir plastique
de 1962. |
|
Milly
(1963) |
||
|
|
||
|

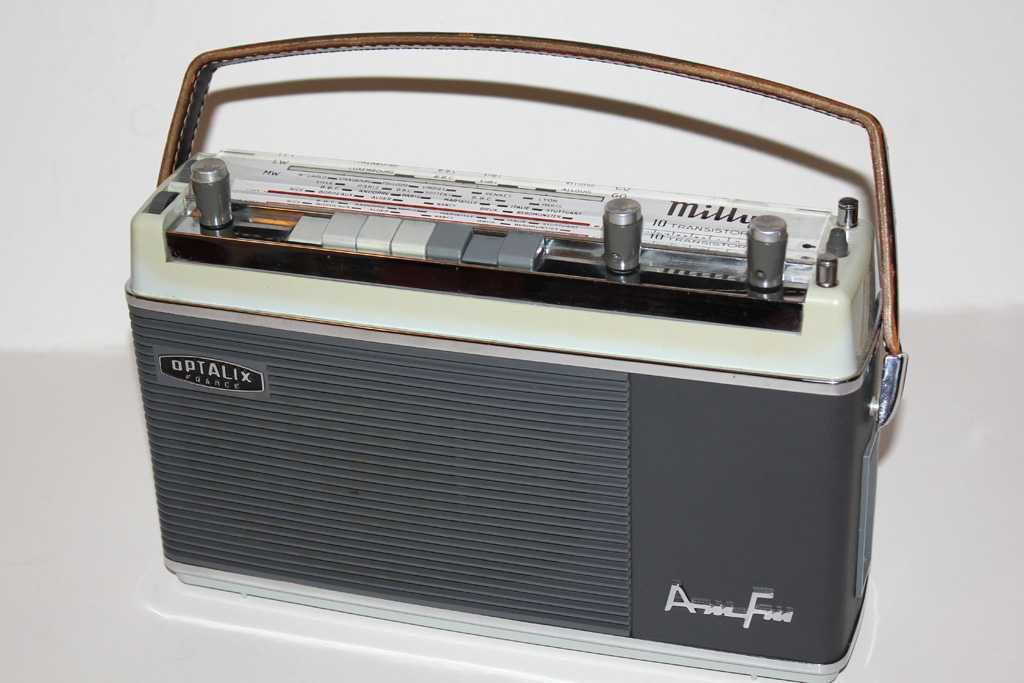

MILLY gris (N°5998) de 1963. Alim 9V, PO, GO et FM. Platine 30858 |
||
|
Passy
(1964) |
||
|
|
||
|

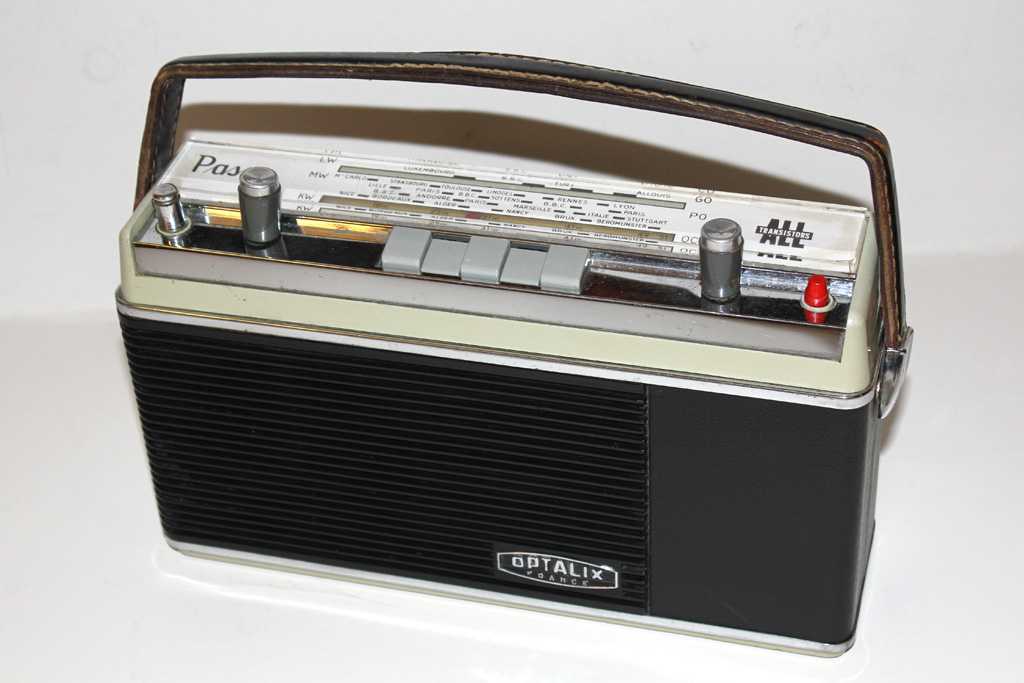

PASSY noir (N°009540) de 1964. Alim 9V, PO, GO et OC. Platine 41.146 |
||
|
Dolorès
(de 1965 à 1968) |
||
|
|
||
|

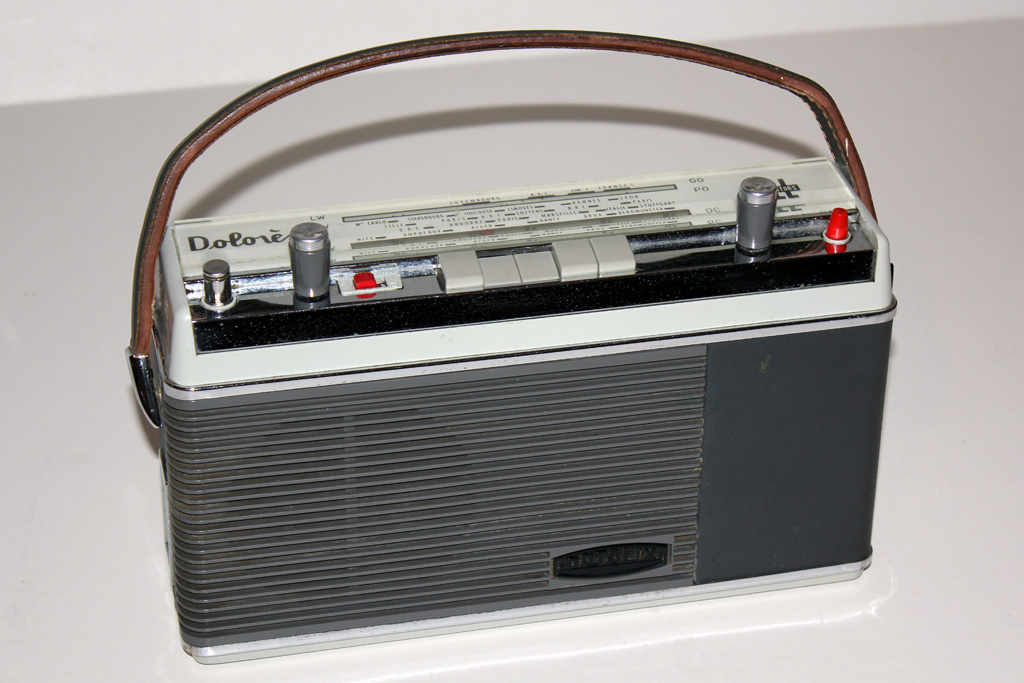

Dolorès gris de 1965. Alim 9V, PO, GO et OC. Platine 113.65 |
||
|
Agnès
(de 1965 à 1969)) |
||
|
|
||
|

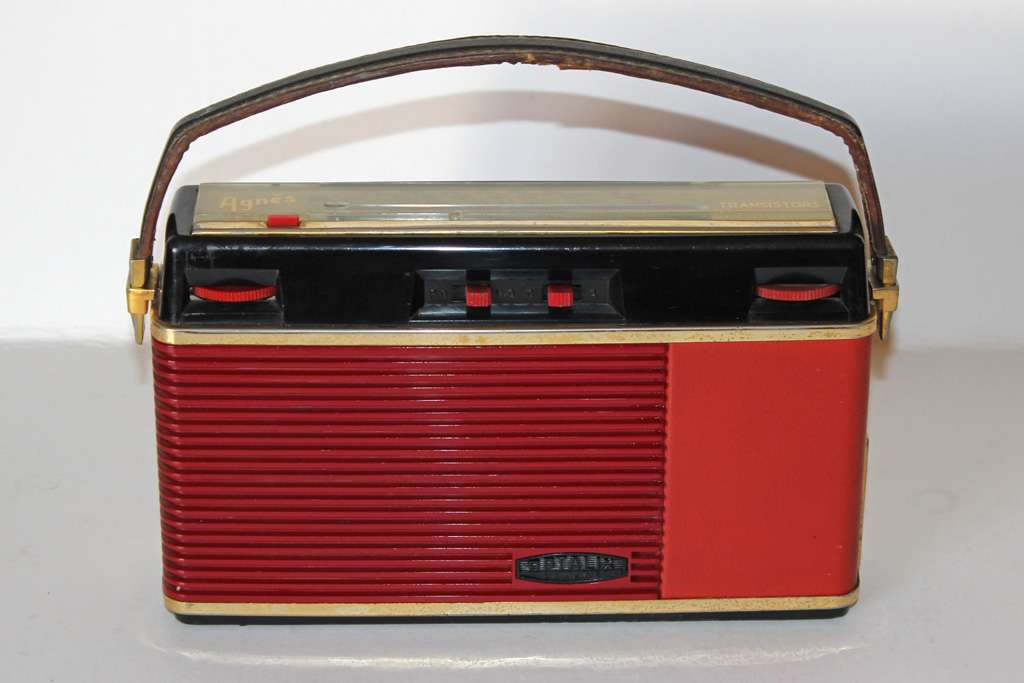

AGNES rouge (N°065513) de 1967. Alim 9V, PO et GO. Platine 41146.B Cadran avec Mte Carlos |
||
|

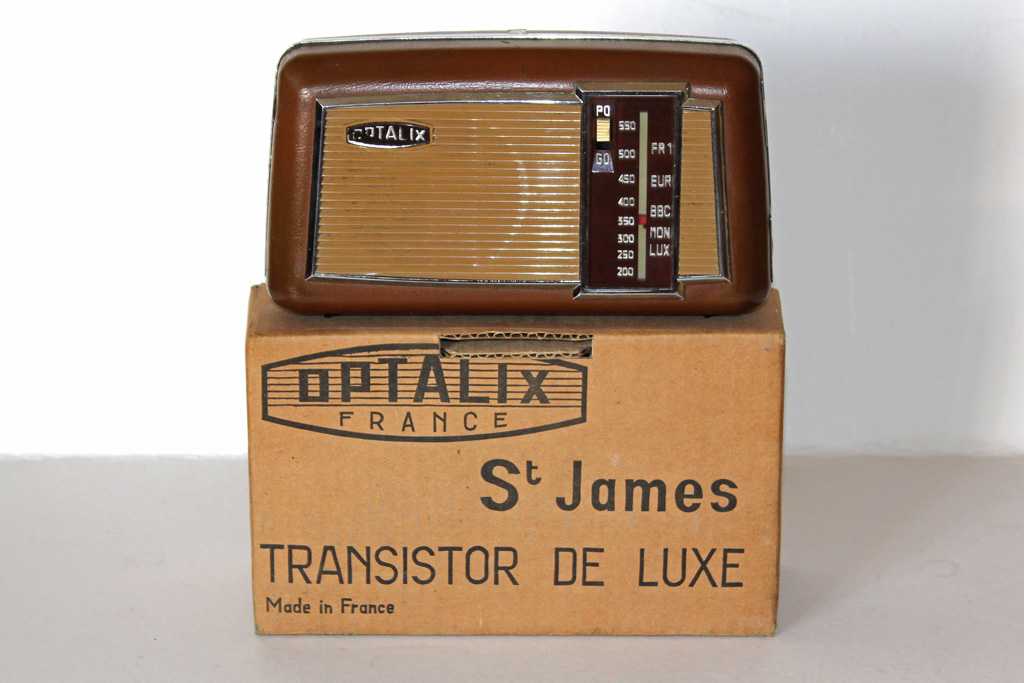

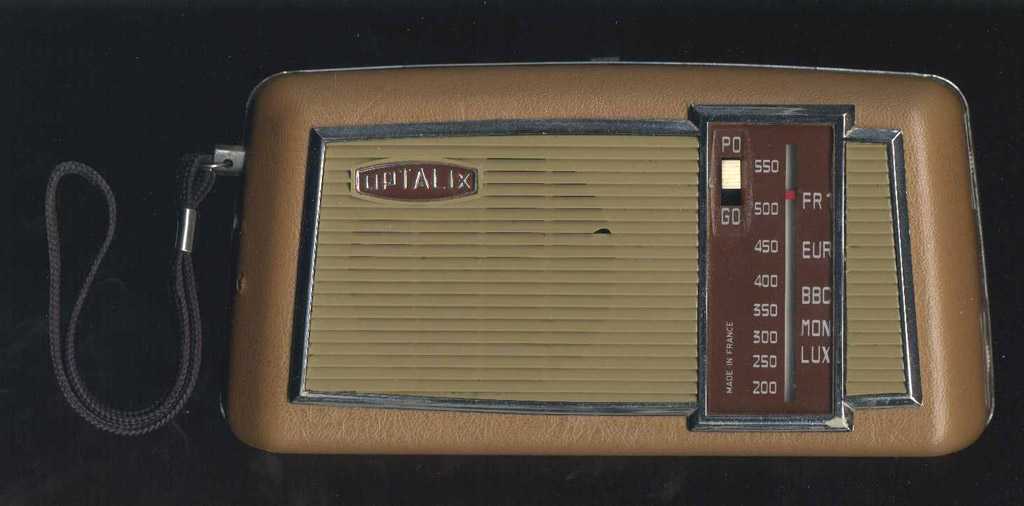

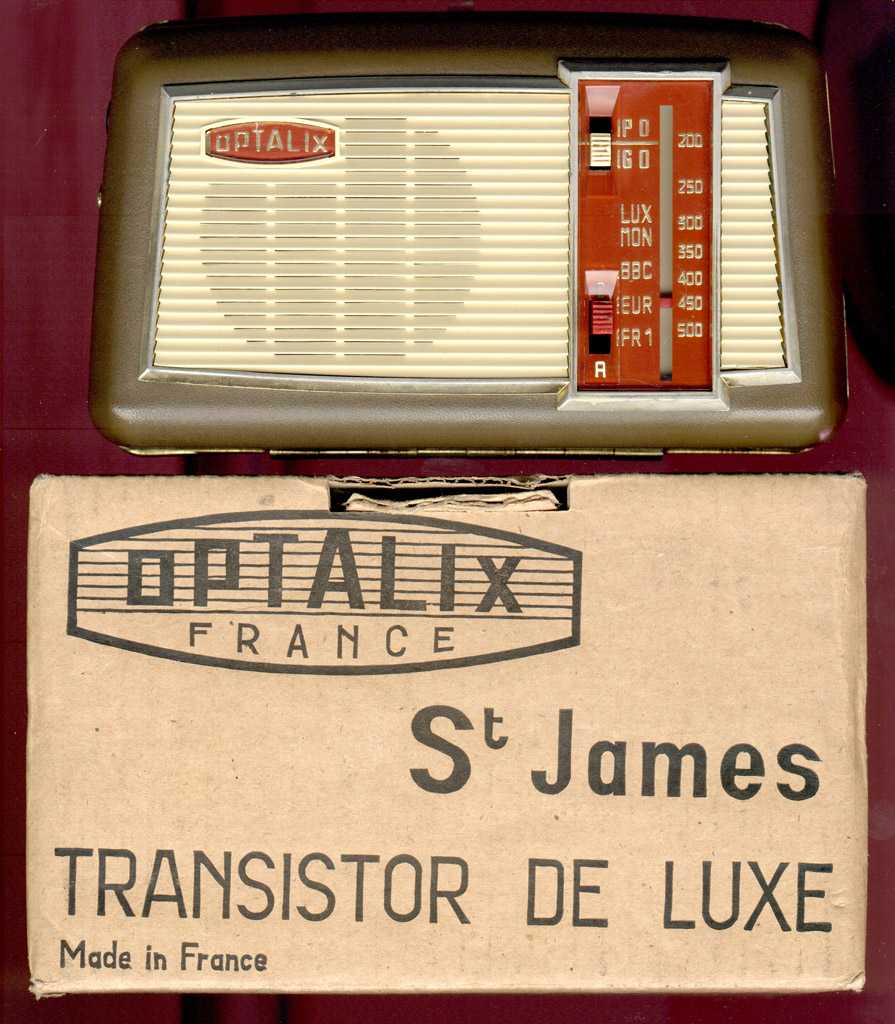

Saint
James (de 1966 à 1980) |
||
|
|
|
|
|
Saint-James Auto S2 marron encadrement doré N°258844 de 1972. Alim 9V, PO et GO. Platine X553, 6 transistors (2 BF germanium, 4 HF silicium) |
Saint-James Auto S2 marron encadrement doré N°426395 de 1972. Alim 9V, PO et GO. Platine X553, 6 transistors (2 BF germanium, 4 HF silicium) |

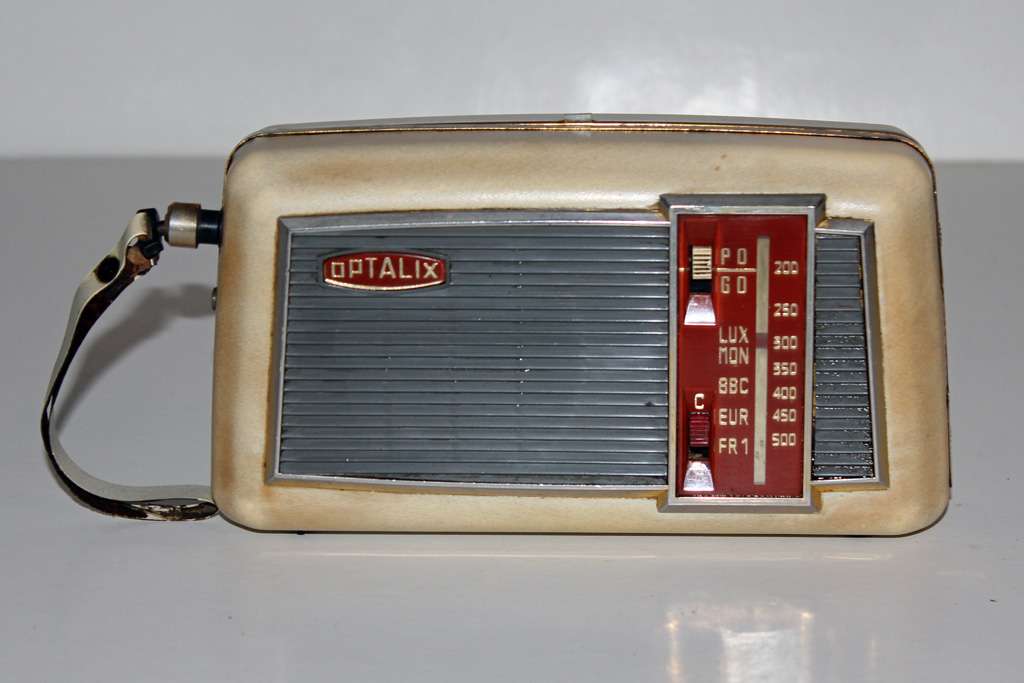

Saint-James Auto S2 blanc encadrement doré N°233577 de 1971. Alim 9V, PO et GO. Platine X553, 6 transistors (2 BF germanium, 4 HF silicium) |
|
|
|
|
|
Saint-James Auto S2 marron encadrement chromé N° ? de 1973. Alim 9V, PO et GO. Platine X553, 6 transistors (2 BF germanium, 4 HF silicium) |

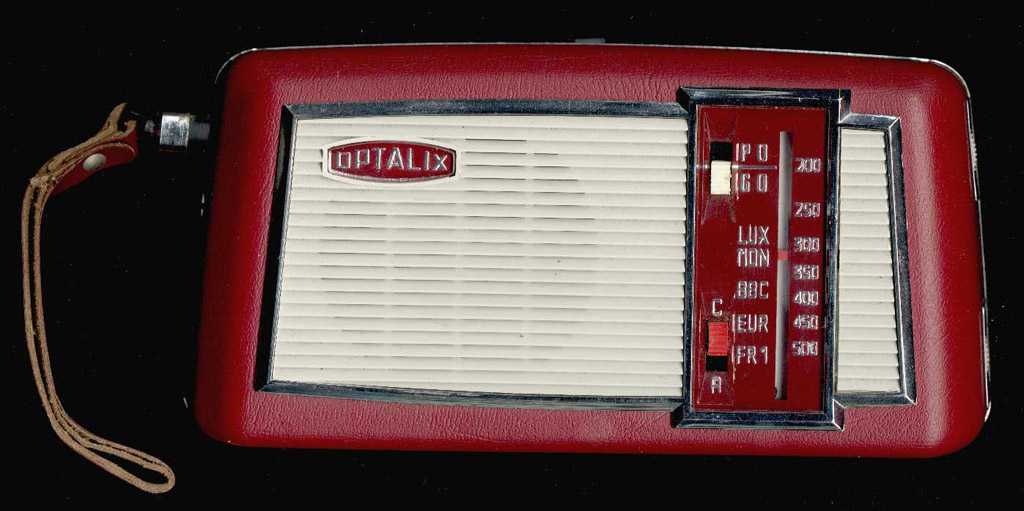

Saint-James Auto S2 rouge encadrement chromé N°962052 de 1974. Alim 9V, PO et GO. Platine X553, 6 transistors (2 BF germanium, 4 HF silicium) |

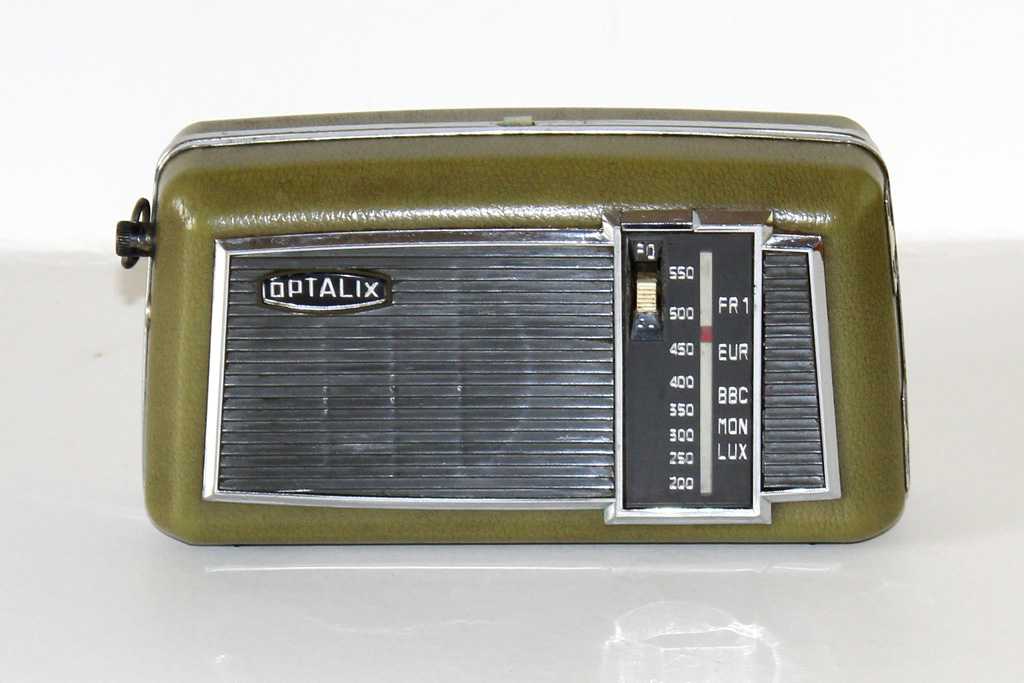

Saint-James vert encadrement chromé N°1072293 de 1974. Alim 9V, PO et GO. Platine X608, 6 transistors silicium. |
|
|
|
|
|

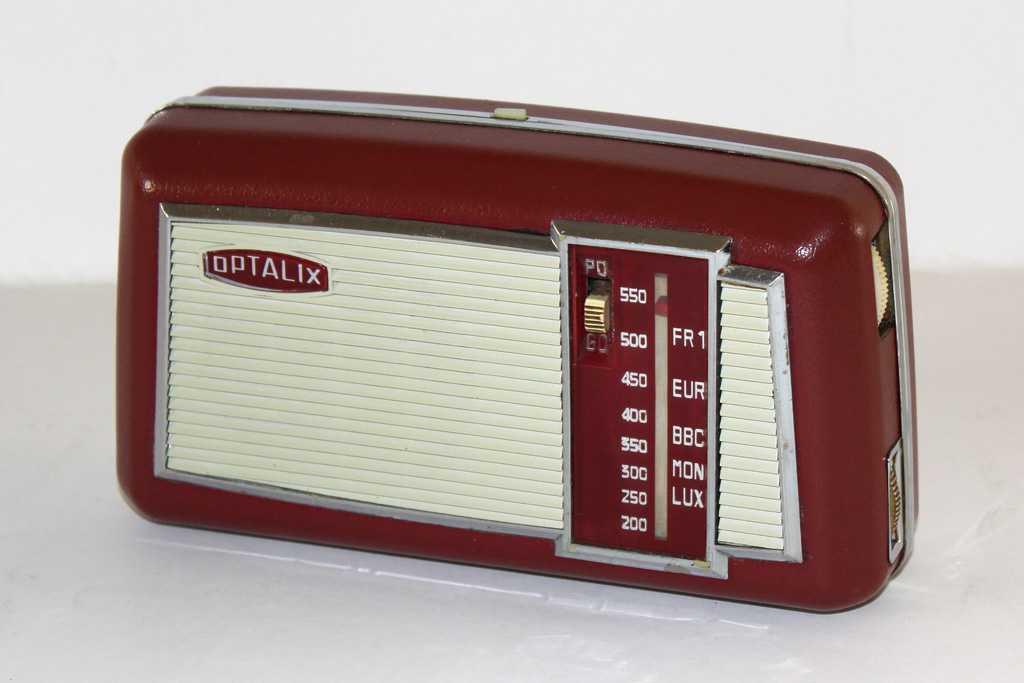

Saint-James rouge encadrement chromé N°1277485 de 1975. Alim 9V, PO et GO. Platine X620, 6 transistors silicium. |

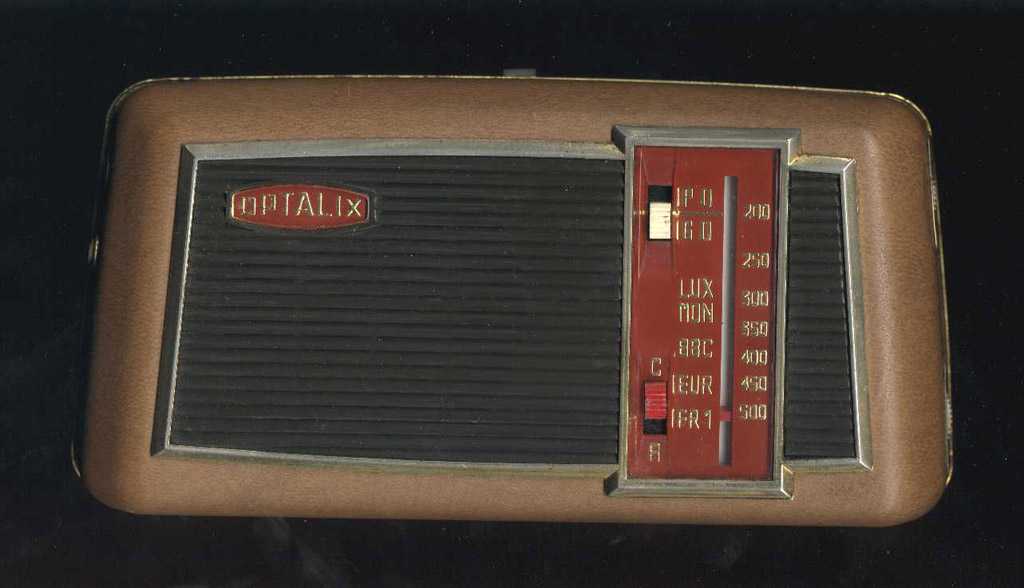

Saint-James marron encadrement chromé N°1555519 de 1976. Alim 9V, PO et GO. Platine X620, 6 transistors silicium. |

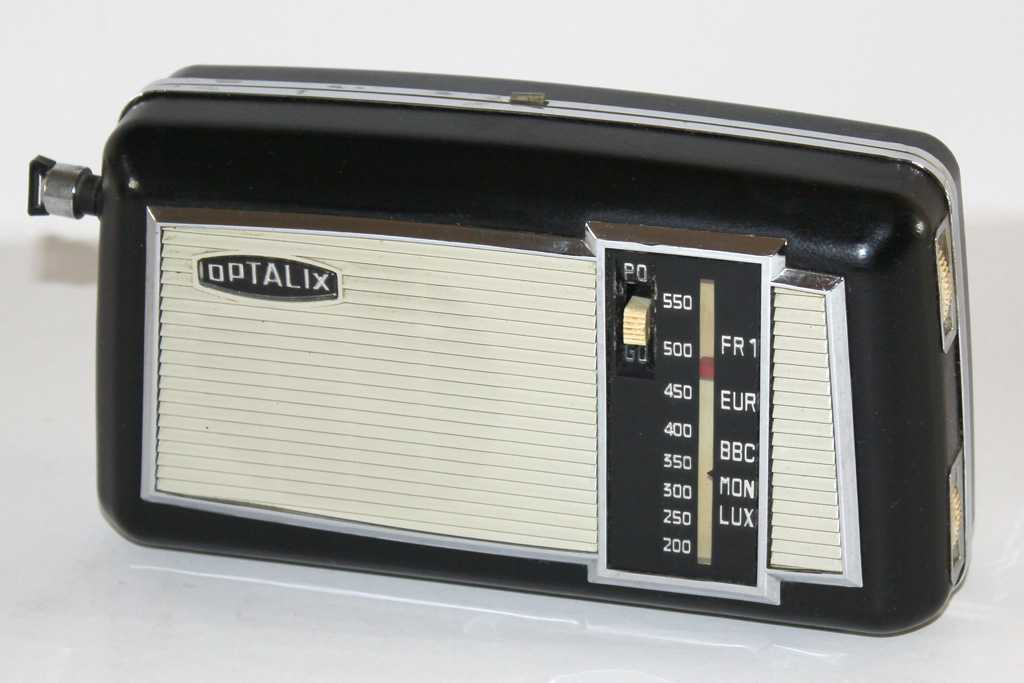

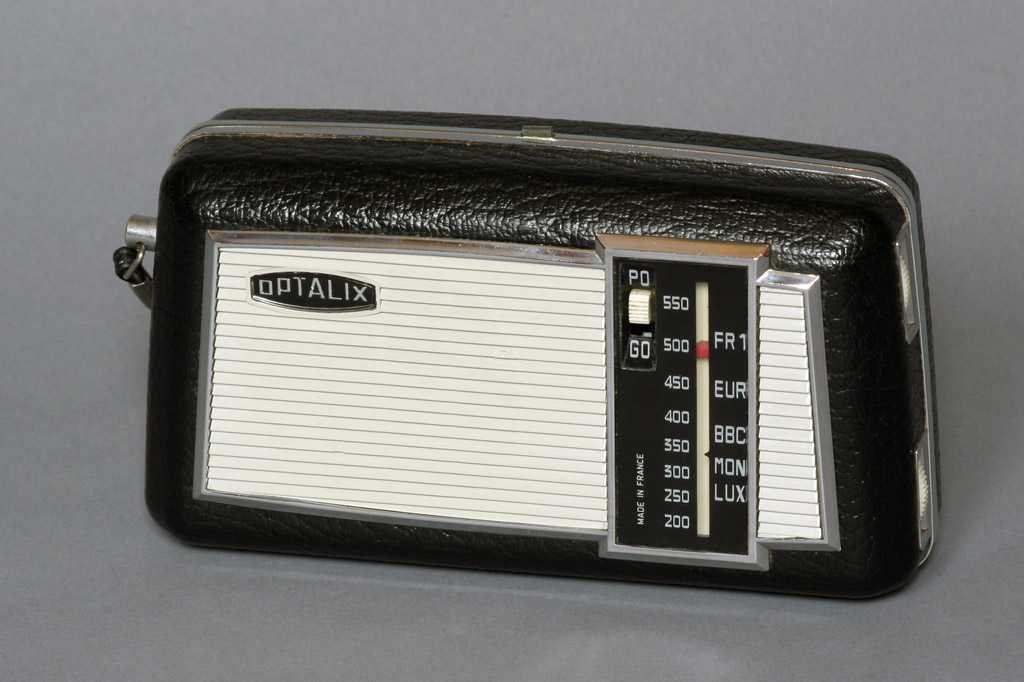

Saint-James noir encadrement chromé N°1649668 de 1976. Alim 9V, PO et GO. Platine X620, 6 transistors silicium. |
|
|
|
|
|

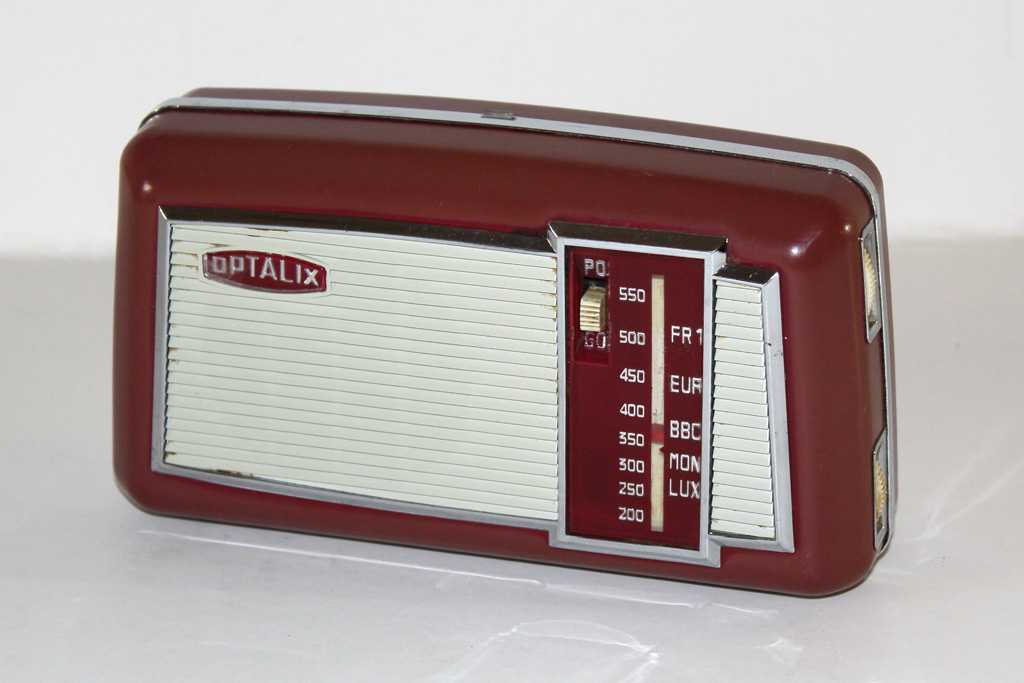

Saint-James rouge encadrement chromé N°1685465 de 1977. Alim 9V, PO et GO. Platine X620, 6 transistors silicium. |
Saint-James marron encadrement chromé N°2330832 de 1980. Alim 9V, PO et GO. Platine X672, 6 transistors silicium. |
Saint-James marron encadrement chromé N°2333771 de 1980. Alim 9V, PO et GO. Platine X672, 6 transistors silicium. |
|
Studio
(de 1967 à 1980) |
||
|
|
|
|
|

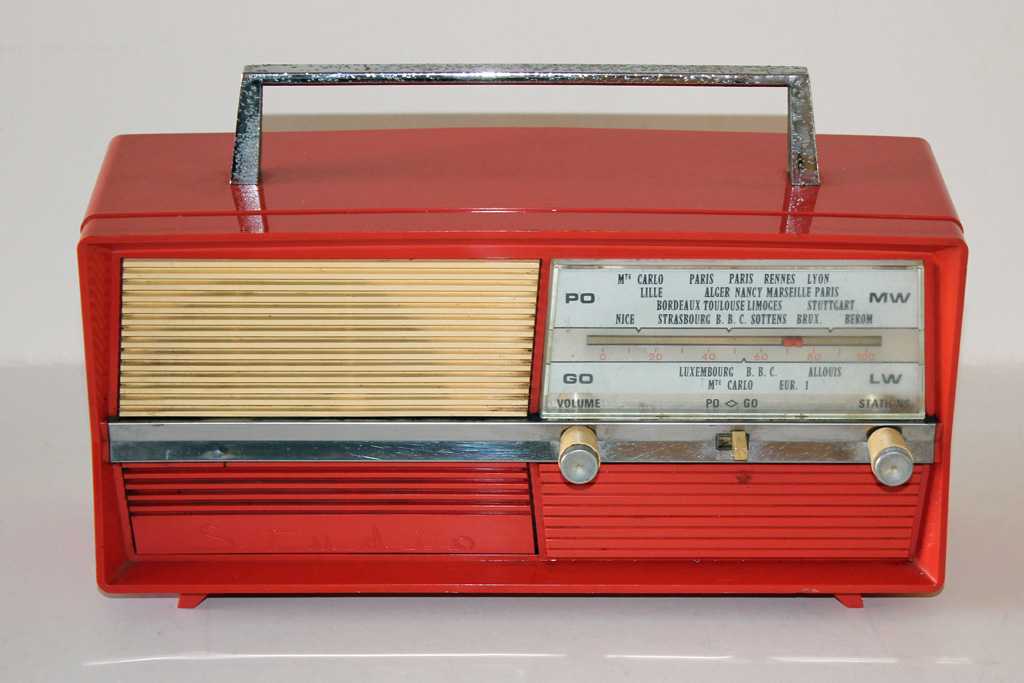

STUDIIO Europe orange de 1967 (Version 1/11) Alim 6V, PO et GO. Platine 6 transistors germanium. Allouis à droite. Platine 425.26 |

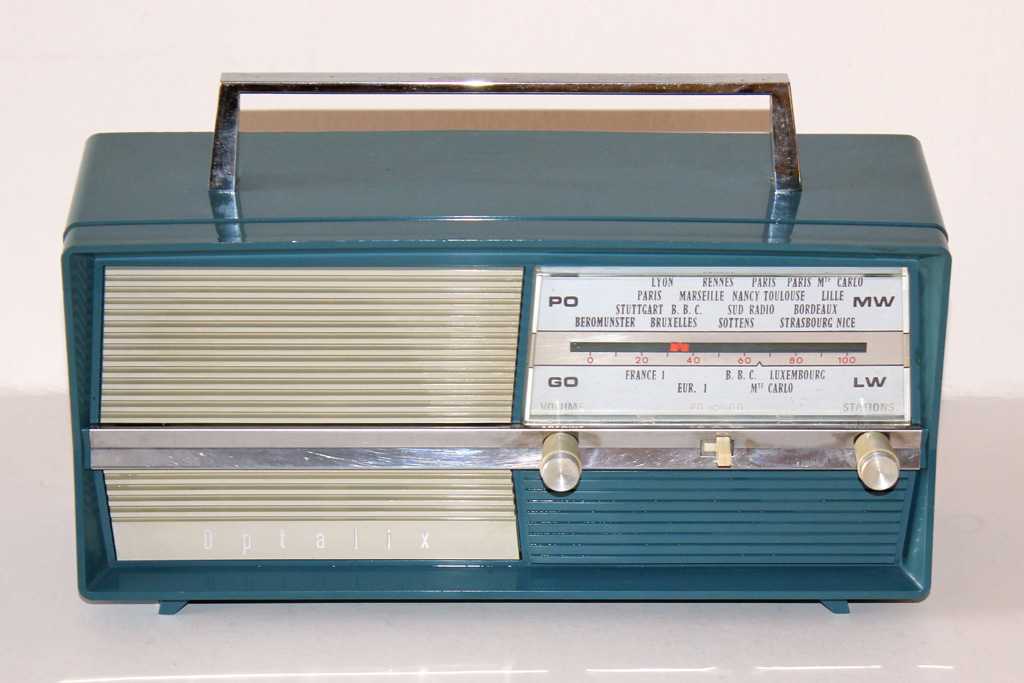

STUDIO S bleu (N°1181946) de 1975 (version 7/11) Alim 6V, PO et GO. Platine X610, 6 transistors (2 BF germanium, 4 HF silicium) France 1 à gauche |

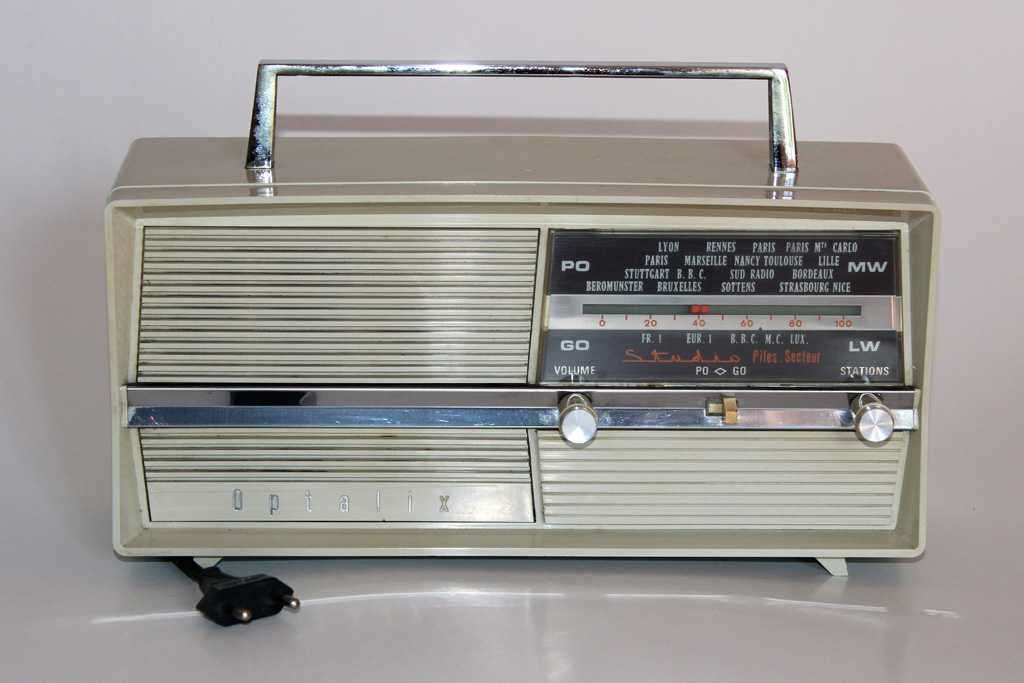

STUDIO Piles Secteur crème (N°2131306) de 1978 (versioin 8/11) Alim 6V ou 230V 50Hz, PO et GO. Platine X624, 7 transistors silicium. France 1 à gauche |
|
TO 79 (de 1979 à 1982) |
||
|
|
||
|

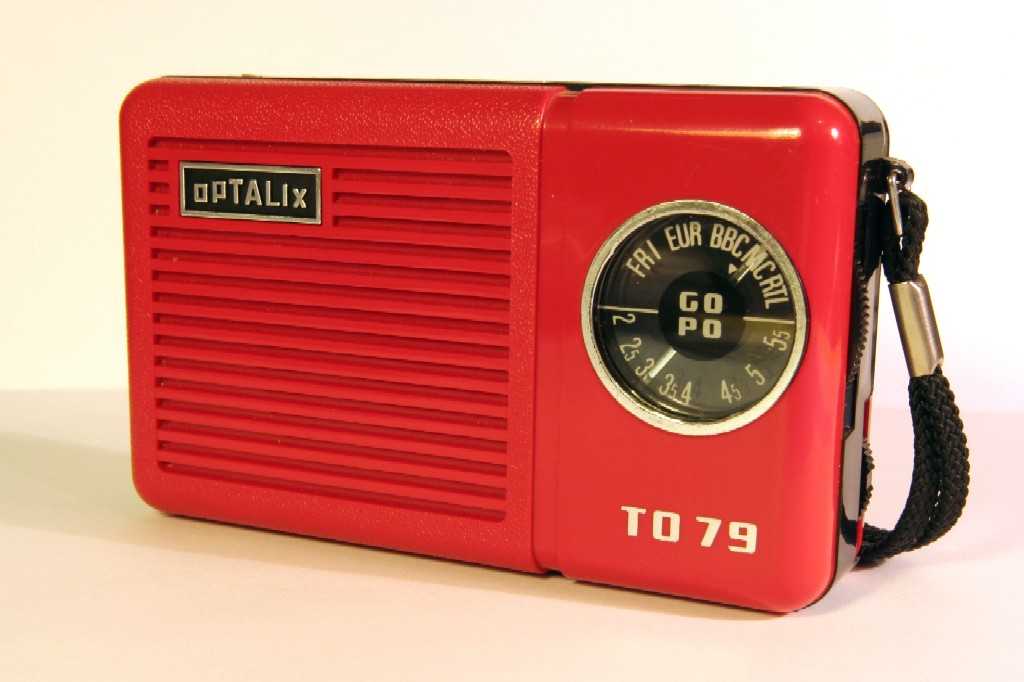

TO79 Plastique rouge (N°190869) de 1979. Alim 3V, PO et GO. Platine X677 |
||
|
TO

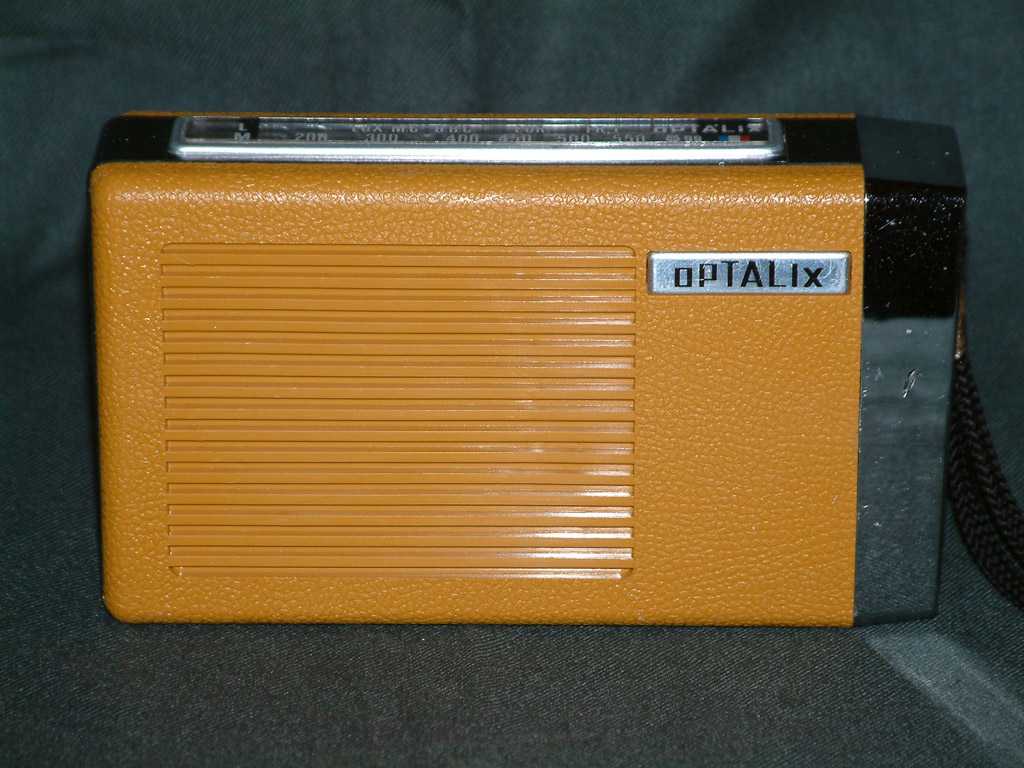

99 (de 1975 à 1982) |
||
|
|
|
|
|

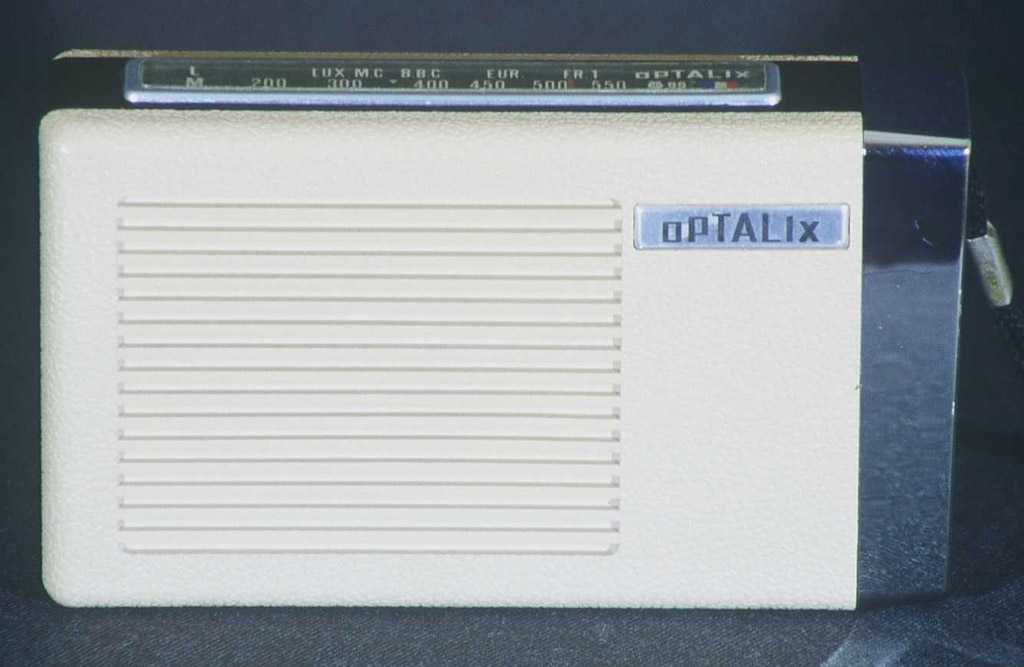

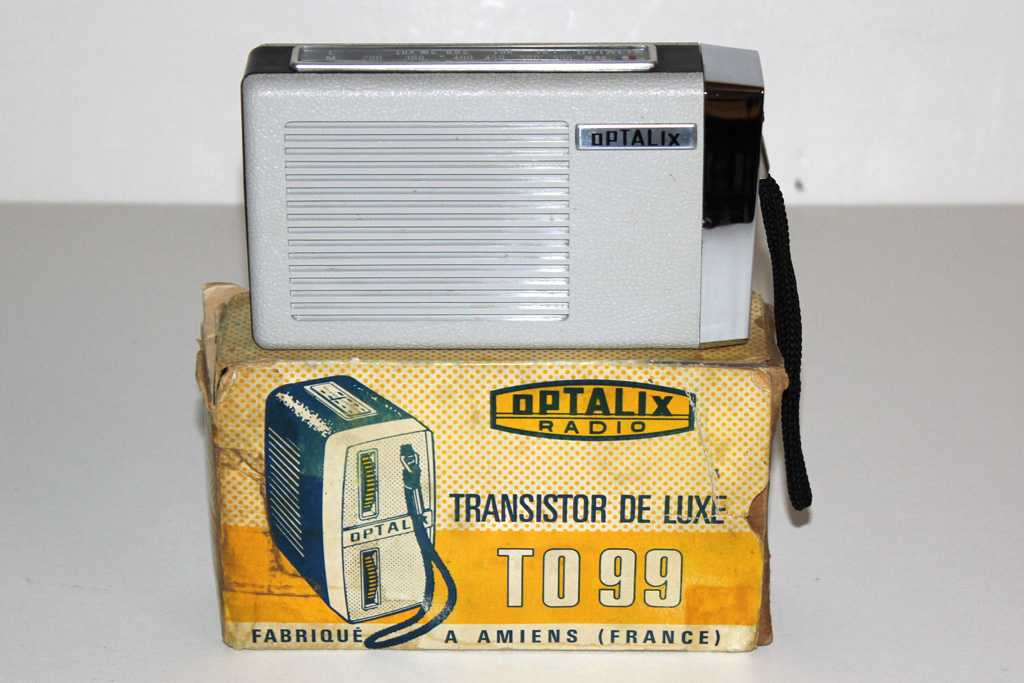

TO 99 Plastique blanc (N°1007591) de 1975. Alim 6V, PO et GO. Platine X614. |

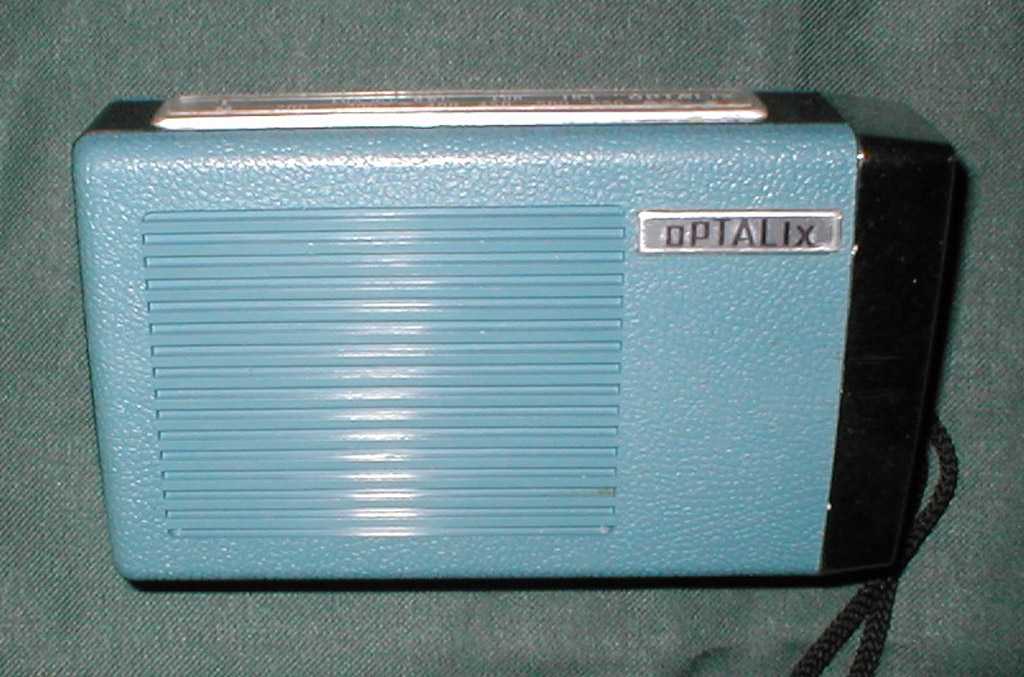

TO 99 Plastique bleu (N°199301) de 1975. Alim 6V, PO et GO. Platine X614. |
TO 99 Plastique crème (N°251161) de 1976. Alim 6V, PO et GO. Platine X614. |
|
|
|
|
|

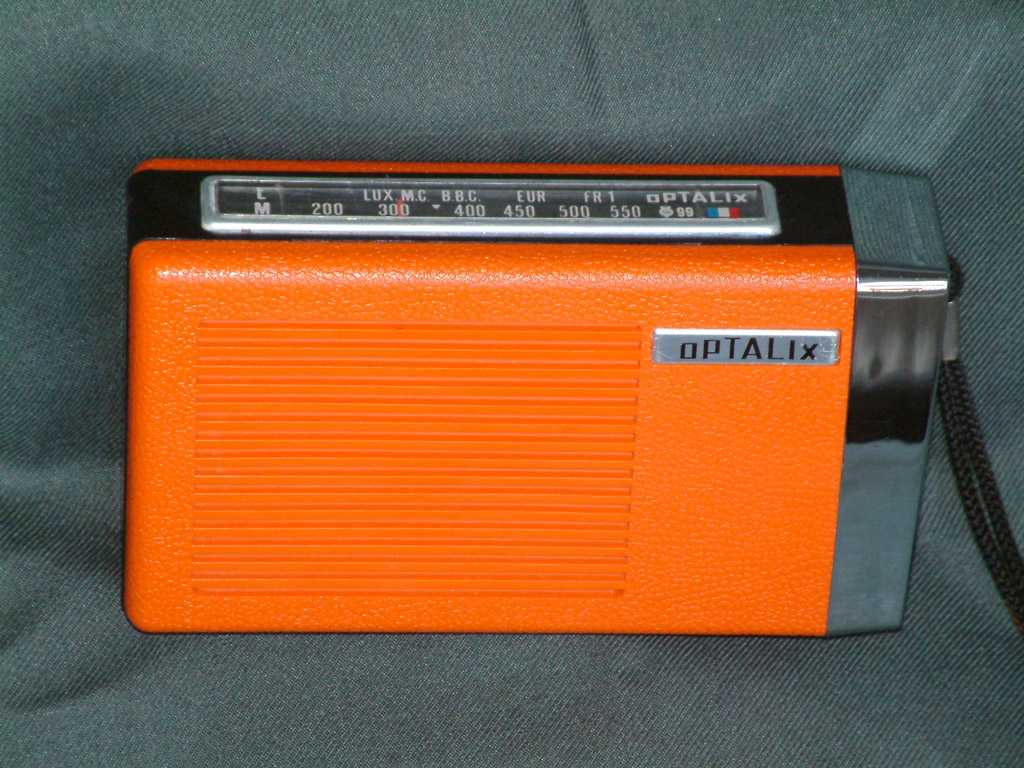

TO 99 Plastique orange (N°283292) de 1976. Alim 6V, PO et GO. Platine X614. |
TO 99 Plastique moutard (N°833593) de 1976. Alim 6V, PO et GO. Platine X614. |
|
|
TO 100 (de 1971 à 1983) |
||
|
|
|
|
|

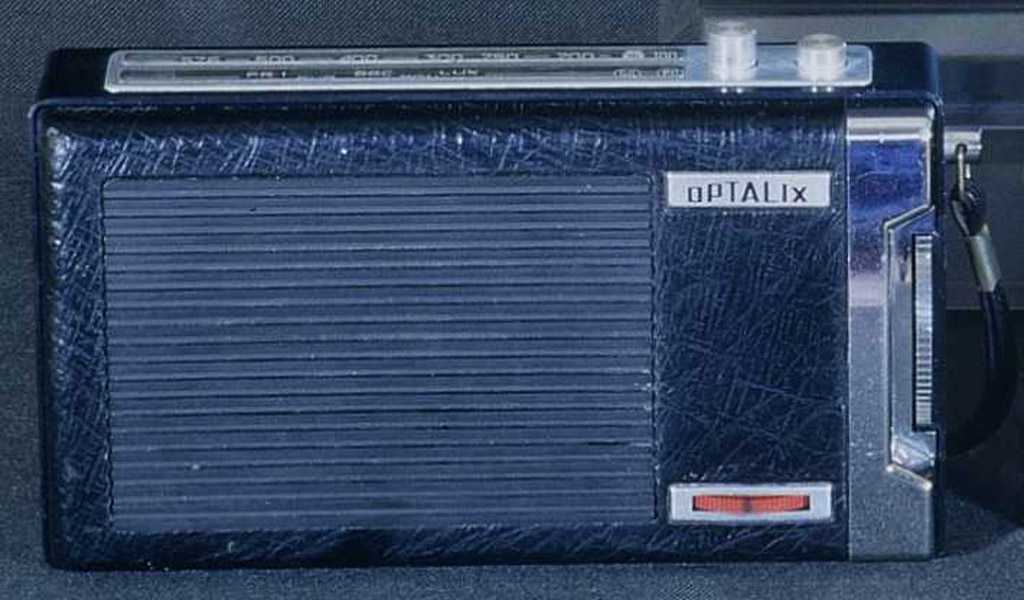

TO 100 Auto-Silicium Skaï noir (N°426672) de 1972. Alim 9V, PO et GO. Prise antenne voiture 6 transistors silicium. |
TO 100 Auto-Silicium

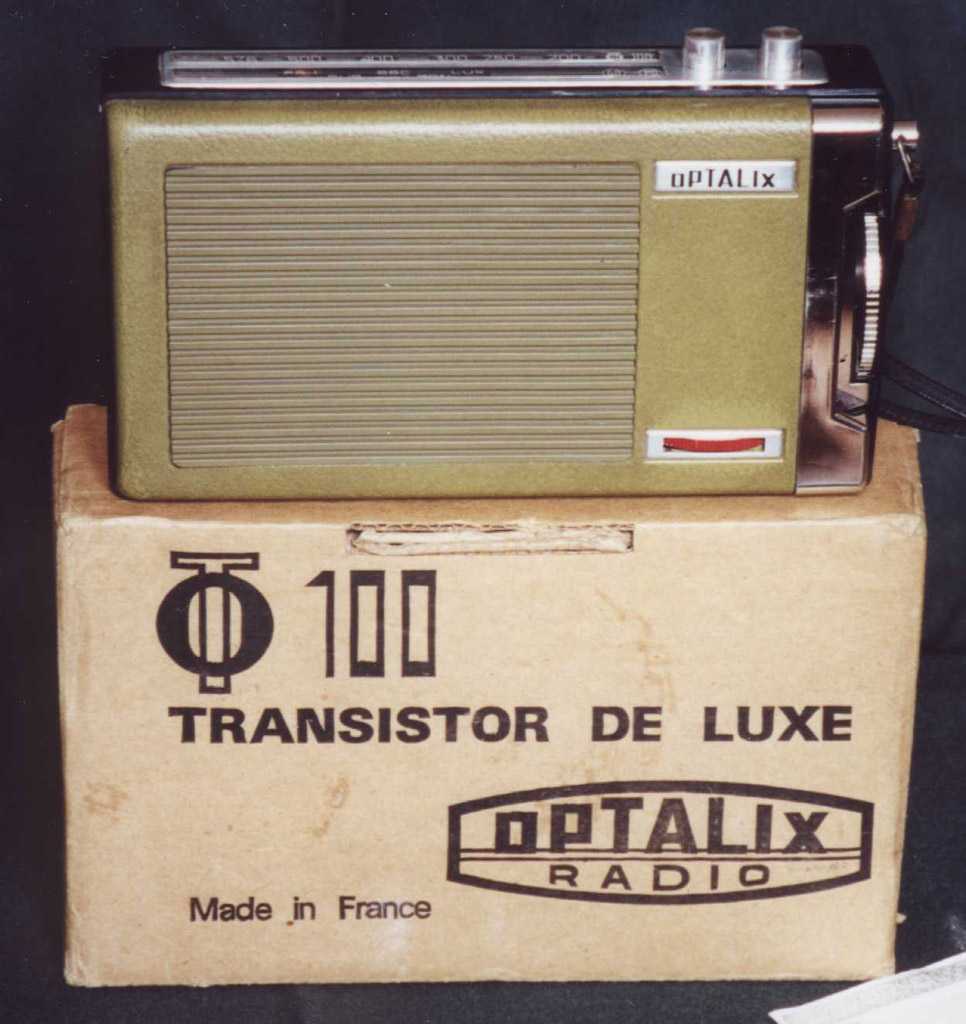

Skaï vert (N°783246) de 1974. Alim 9V, PO et GO. Prise antenne voiture 6 transistors silicium. |
TO 100 Auto-Silicium

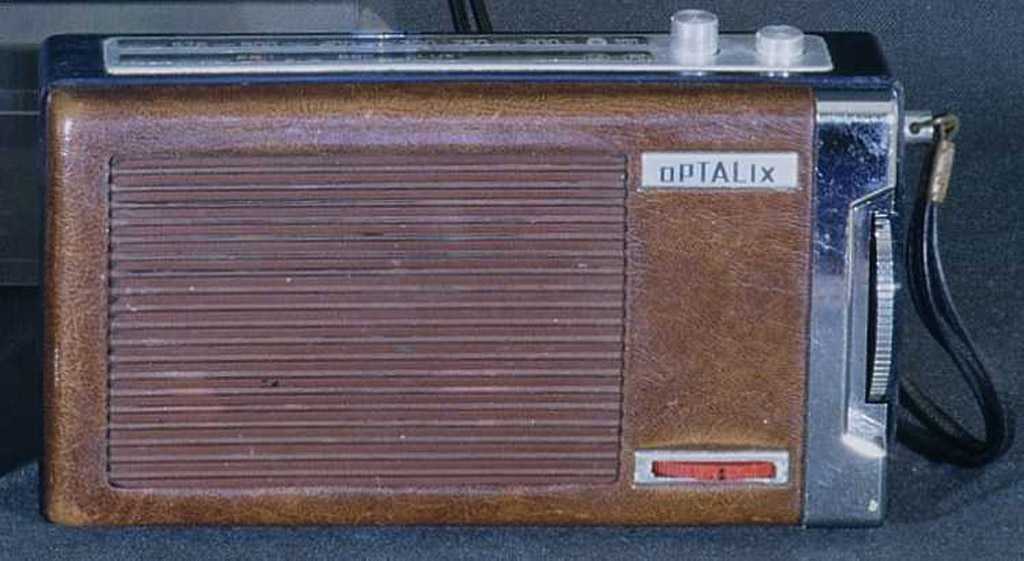

Skaï marron (N°806203) de 1974. Alim 9V, PO et GO. Prise antenne voiture 6 transistors silicium. |
|
|
|
|
|

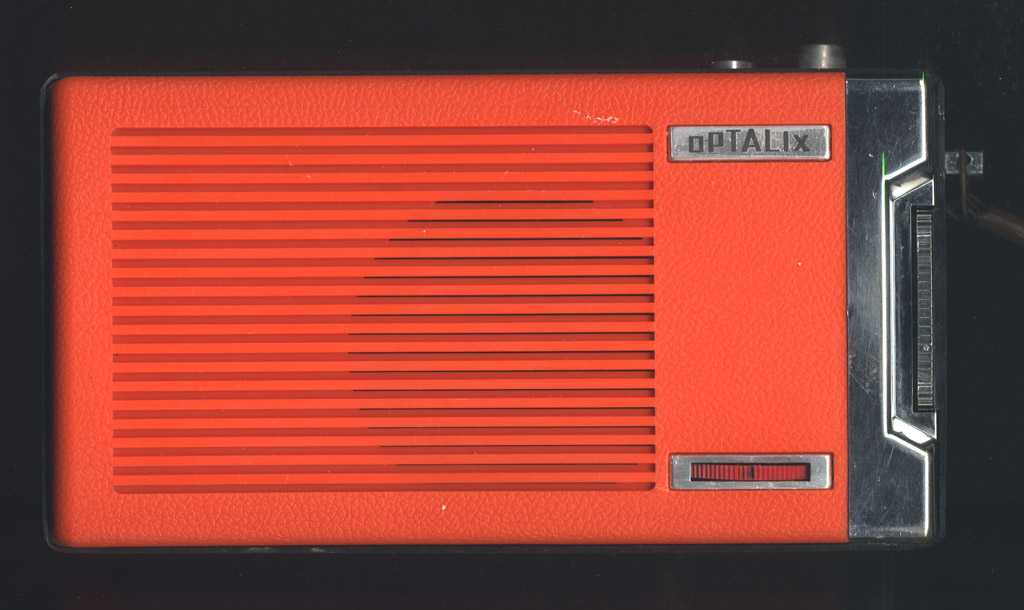

TO 100 Plastique orange (N°1601601) de 1974. Alim 9V, PO et GO. Prise antenne voiture présente dans le poste
mais le trou n'est pas ouvert. Modèle de transition entre le TO-100 Auto-Silicium et la version
TO-100 qui sort en 1974. 6 transistors silicium. |

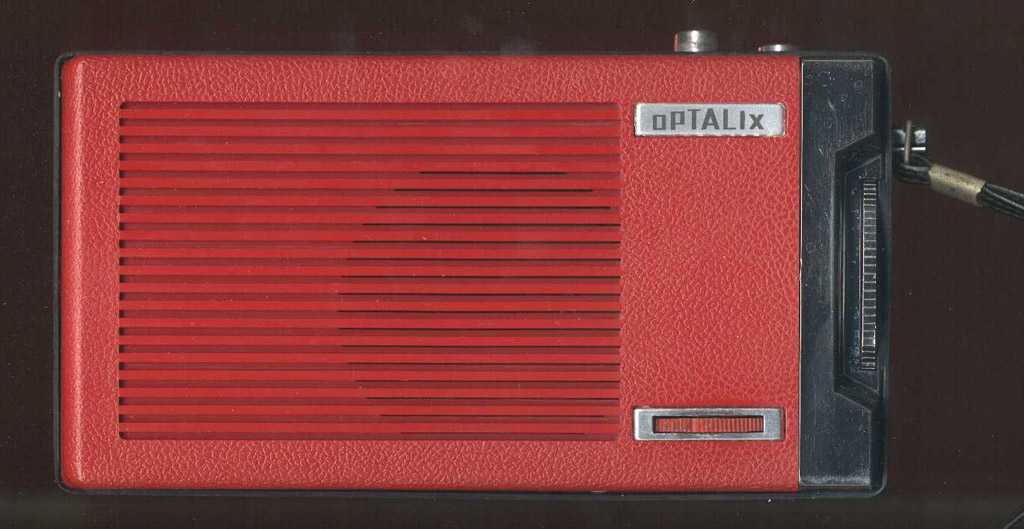

TO 100 Plastique rouge (N°1928486) de 1978. Alim 9V, PO et GO, pas de prise antenne. Platine X617, 7 transistors silicium. |

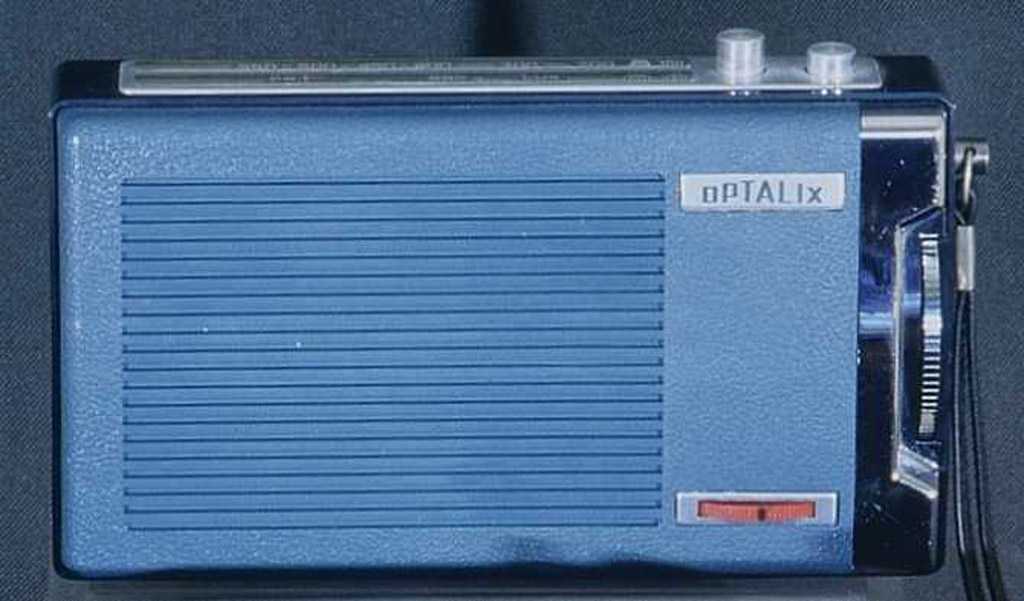

TO 100 Plastique bleu (N°2664203) de 1982. Alim 9V, PO et GO, pas de prise antenne. Platine X617, 7 transistors silicium. |
|
|
|
|
|

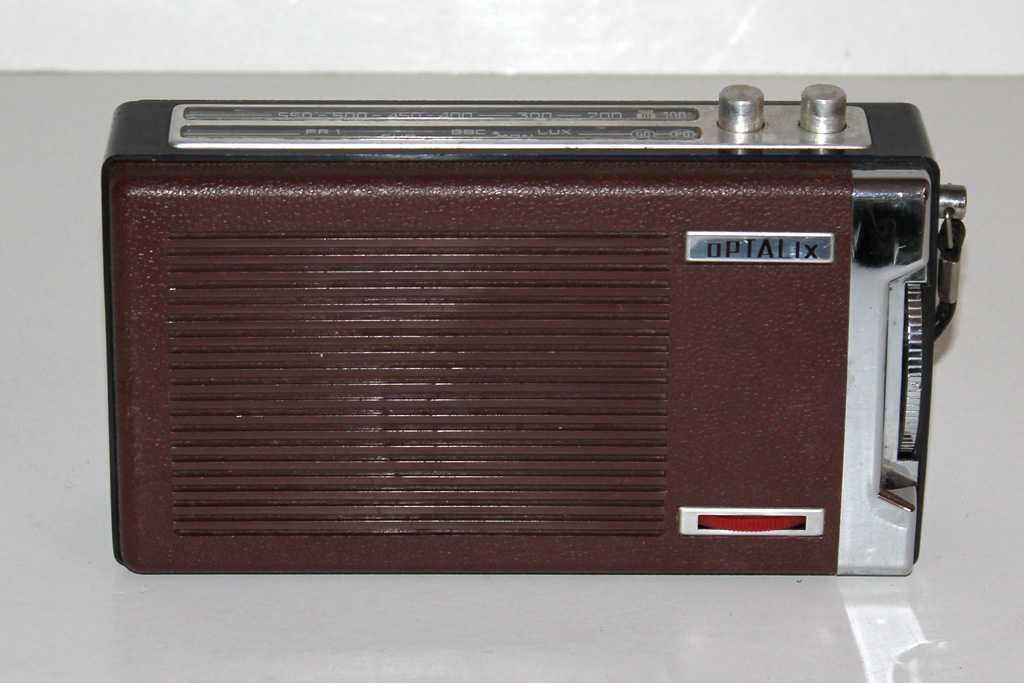

TO 100 Plastique marron (N°2265337) de 1980. Alim 9V, PO et GO, pas de prise antenne. Platine X617, 7 transistors silicium. |

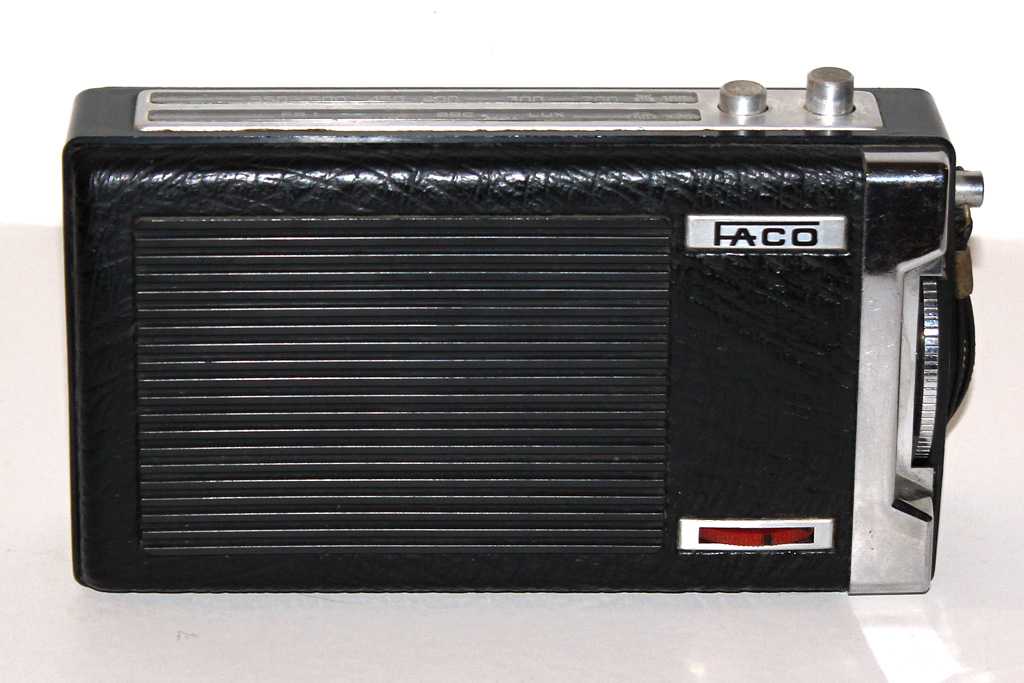

TO 100 Skaï noir sous la marque FACO (N°1774291) de 1977. Alim 9V, PO et GO, pas de prise antenne. Platine X617, 7 transistors silicium. |
|
|
TO 102 (de 1971 à 1973) |
||
|
|
|
|
|

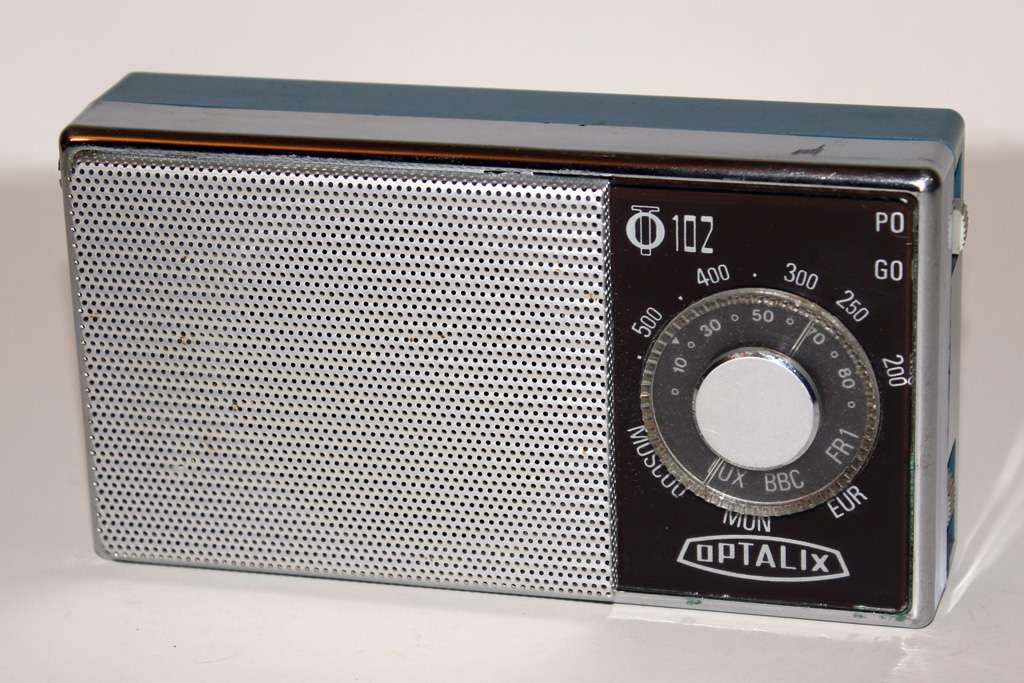

TO 102 Plastique bleu N°354070 de 1971. Alim 6V, PO et GO. Paltine X559, transistors BF PR4
et NR4 |
TO 102 Plastique orange, housse noire N°817106 de 1973. Alim 6V, PO et GO. Platine X559, transistor BF AC127 et AC128 |
|
|
OC 706 (1974) |
||
|
|
||
|
Récepteur Optalix produit par la société OEC (Overseas
Electronics Corporation), made in Singapore, référence OC706 de 1974 (N°000266). Alim 3V, PO et GO. Existe sous la référence TR101 ou Triumph |
||
|
TO
201 (de 1969 à 1973) |
||
|
|
||
|

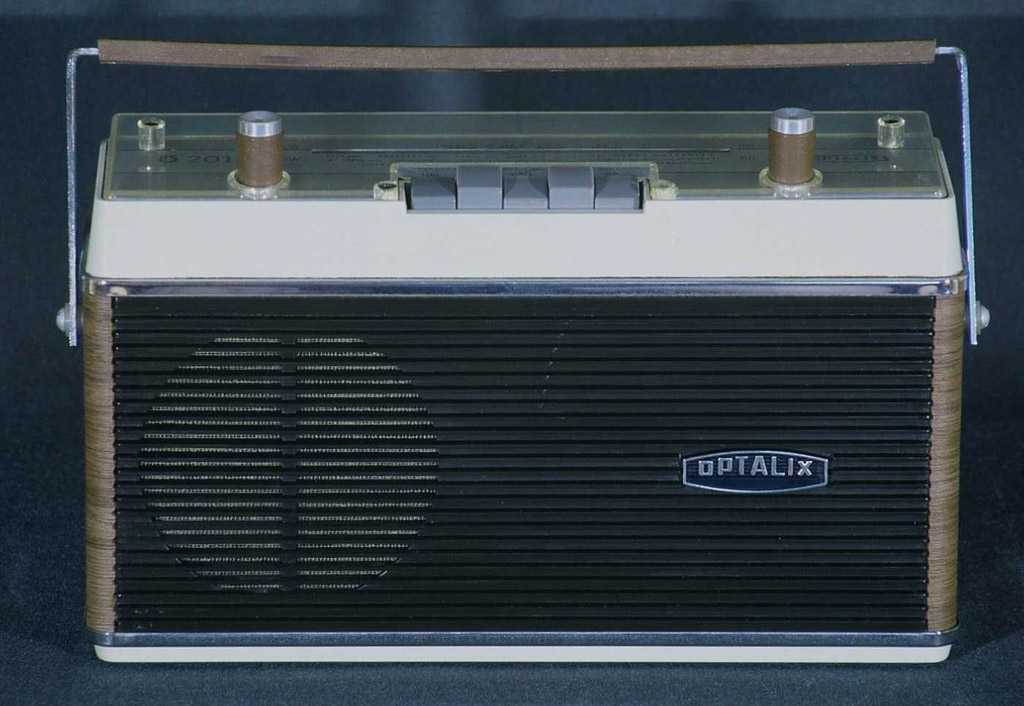

TO 201 Plastique et skaï marron N°844823 de 1972. Alim 9V, PO et GO. Platine TO 201 |
||
|
TO
205 (de 1978 à 1983) |
||
|
|
|
|
|

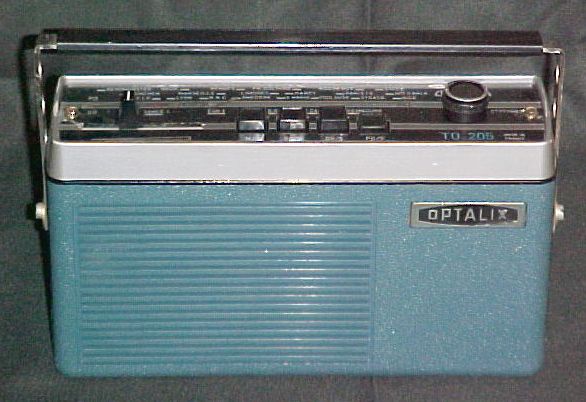

TO 205 Spécial Auto Plastique bleu (N°2532302) de 1978. Alim 9V, PO et GO. Platine X664 |

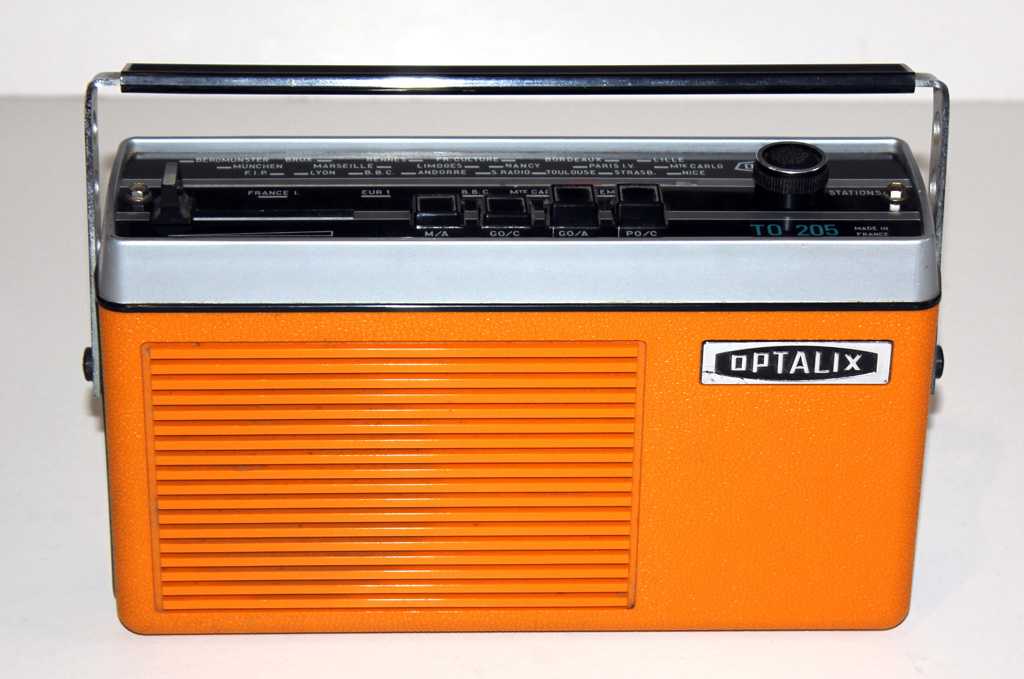

TO 205 Spécial Auto Plastique orange de 1978. Alim 9V, PO et GO. Platine X664 |
|
|
TO
301 (de 1970 à 1972) |
||
|
|
||
|

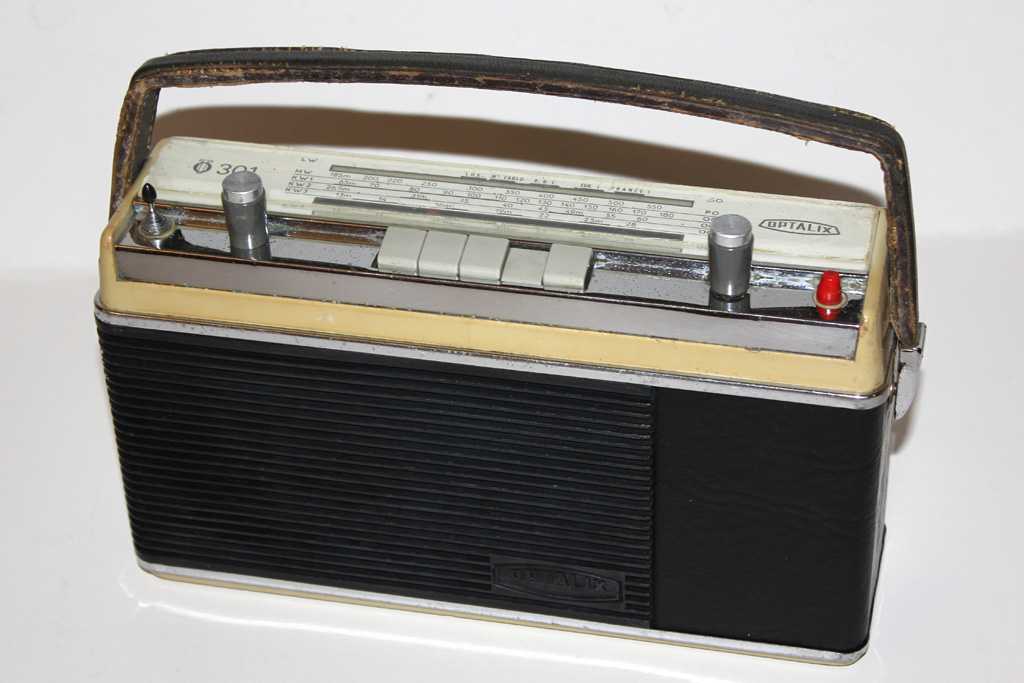

TO301 noir (N°626 689) de 1970. Alim 9V, PO, GO, OC1, OC2 et OC3. Platine TO 301 |
||
|
TO 305 (de 1976 à 1979) |
||
|
|
||
|

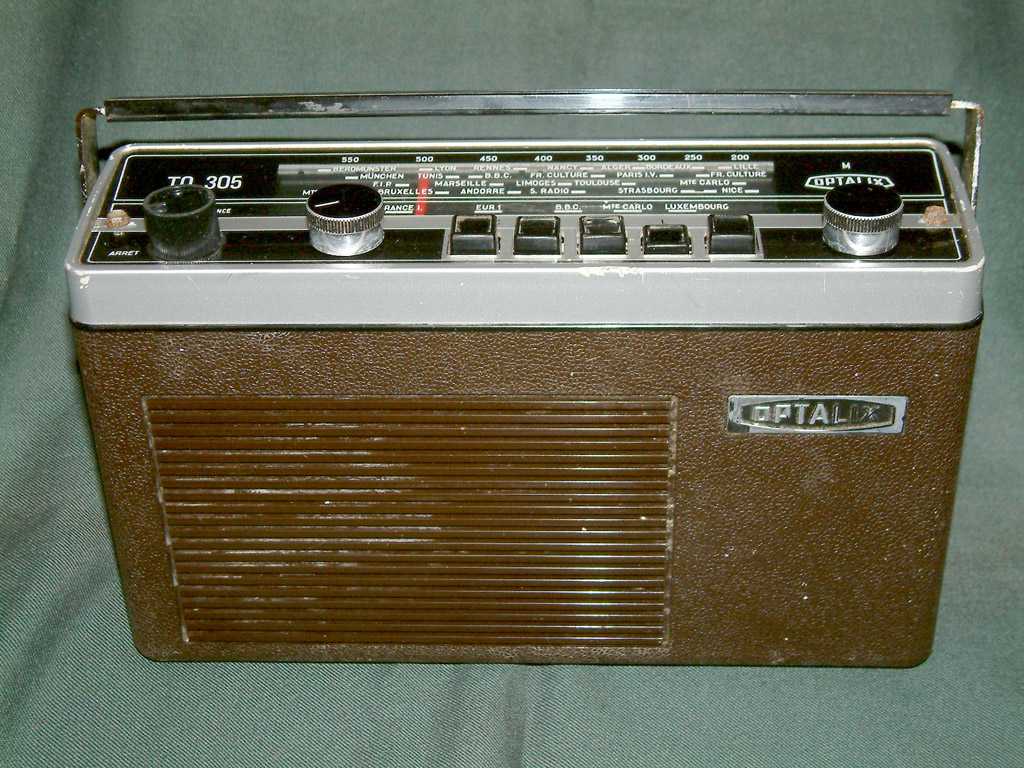

TO 305 Plastique marron (N°581 446) de 1976. Alim 9V, PO et GO. Platine X635 |
||
|
TO 308 (de 1975 à 1976) |
||
|
|
||
|

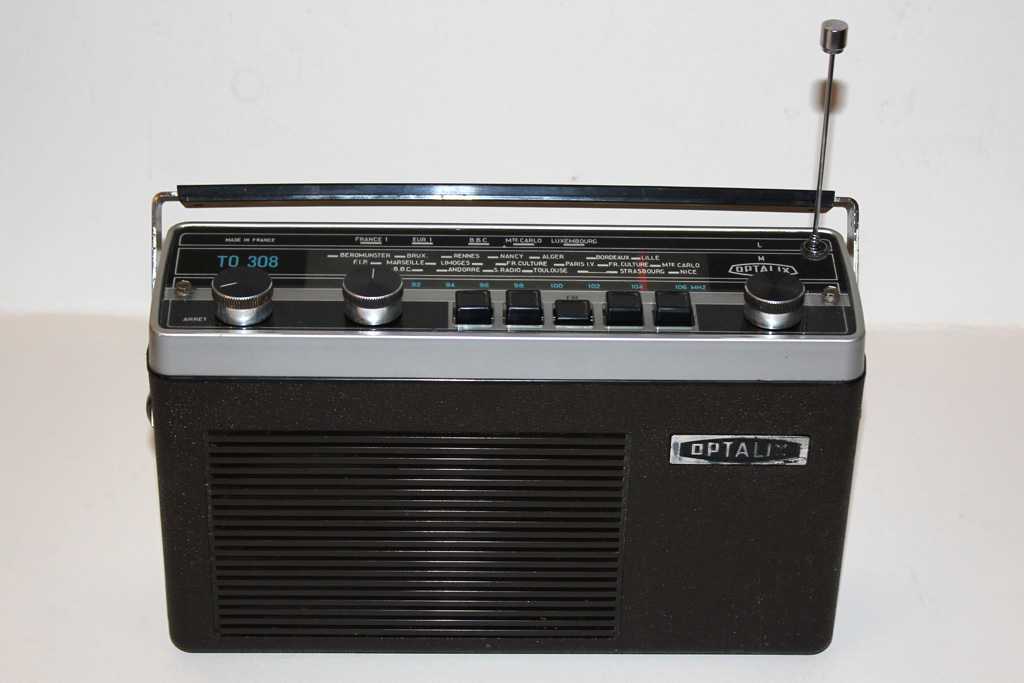

TO 308 Plastique marron de 1976. Alim 9V, PO, GO et FM. Platines X631 (BF – MF) et X633 (FM) |
||
|
Iris
(de 1977 à 1979) |
||
|
|
|
|
|

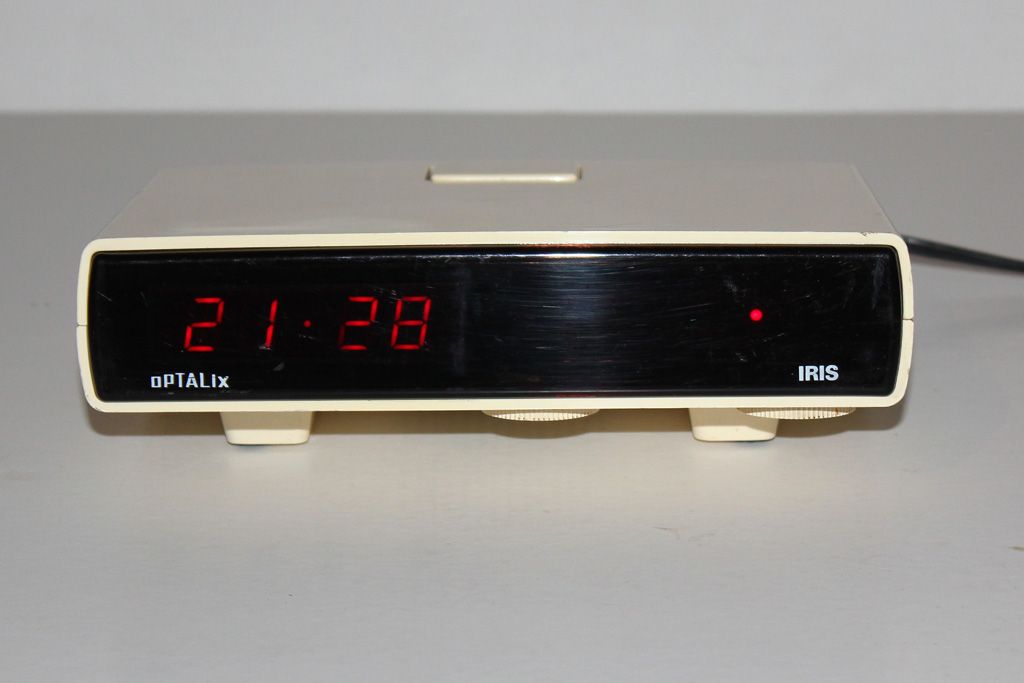

Radio-réveil Iris
blanc (N°126886) de 1979. Alim. 230V 50Hz, PO et GO. Platines X660 et X653B (commande réveil) |

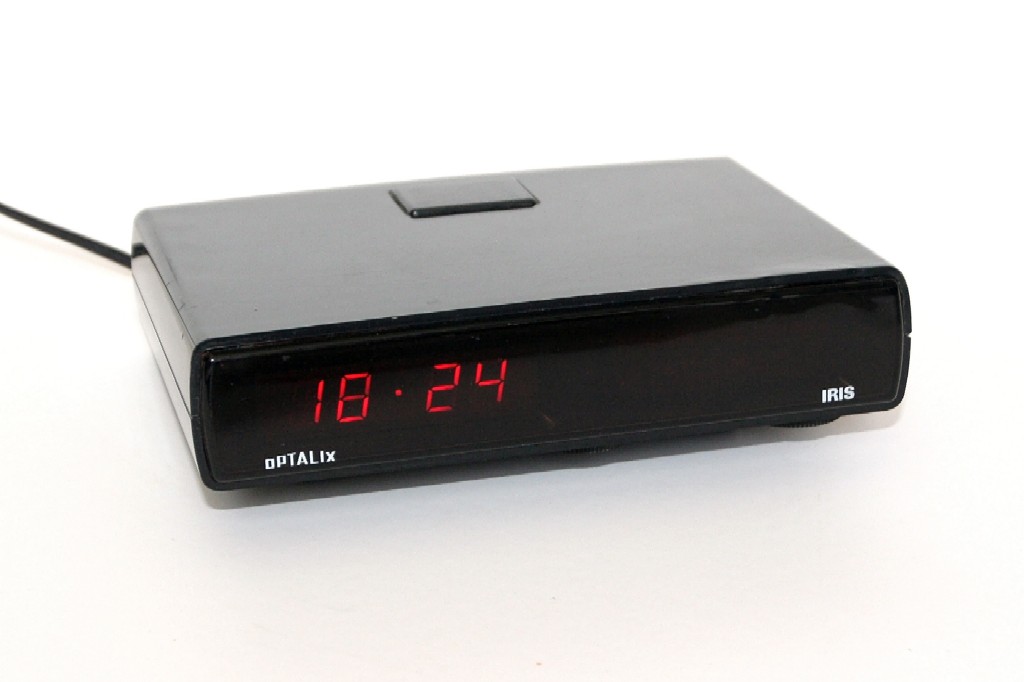

Radio-réveil Iris
noir (N°126886) de 1979. Alim. 230V 50Hz, PO et GO. Platines X660 et X653B (commande réveil) |
|
|
TO 512 (de 1982 à 1984) |
||
|
|
||
|

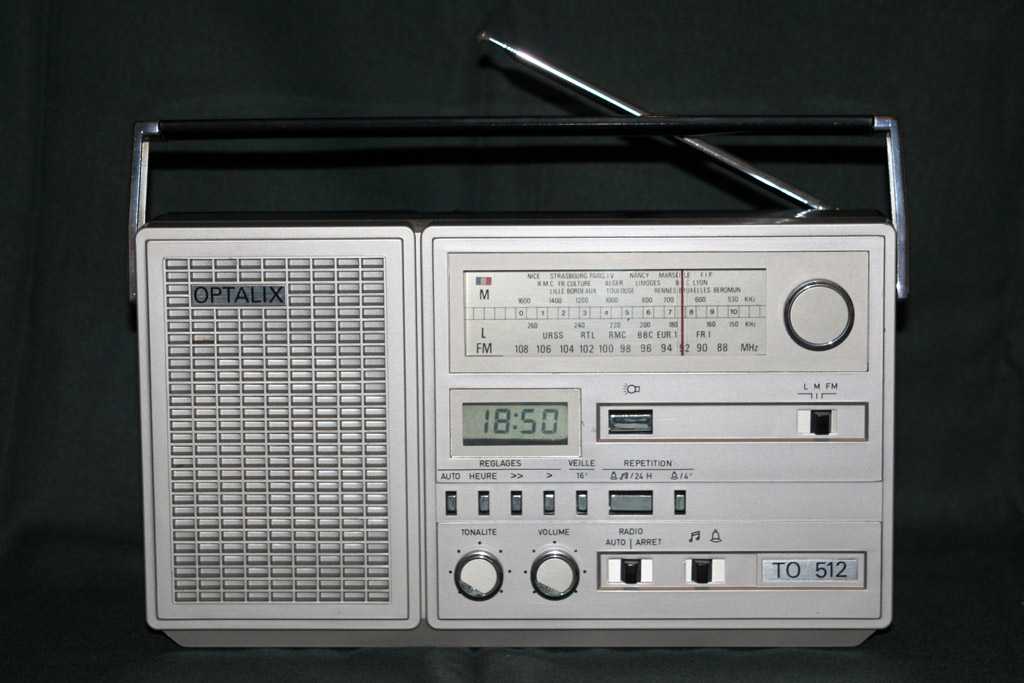

Radio-réveil TO
512 Plastique marron et argent N°2 649 410 de 1982. Alim Piles 6V et secteur, PO, GO et FM. Platines X713 (radio), X721B (alim) et X721A (LCD) |
||
|
TO
990 (de 1983 à 1984) |
||
|
|
||
|

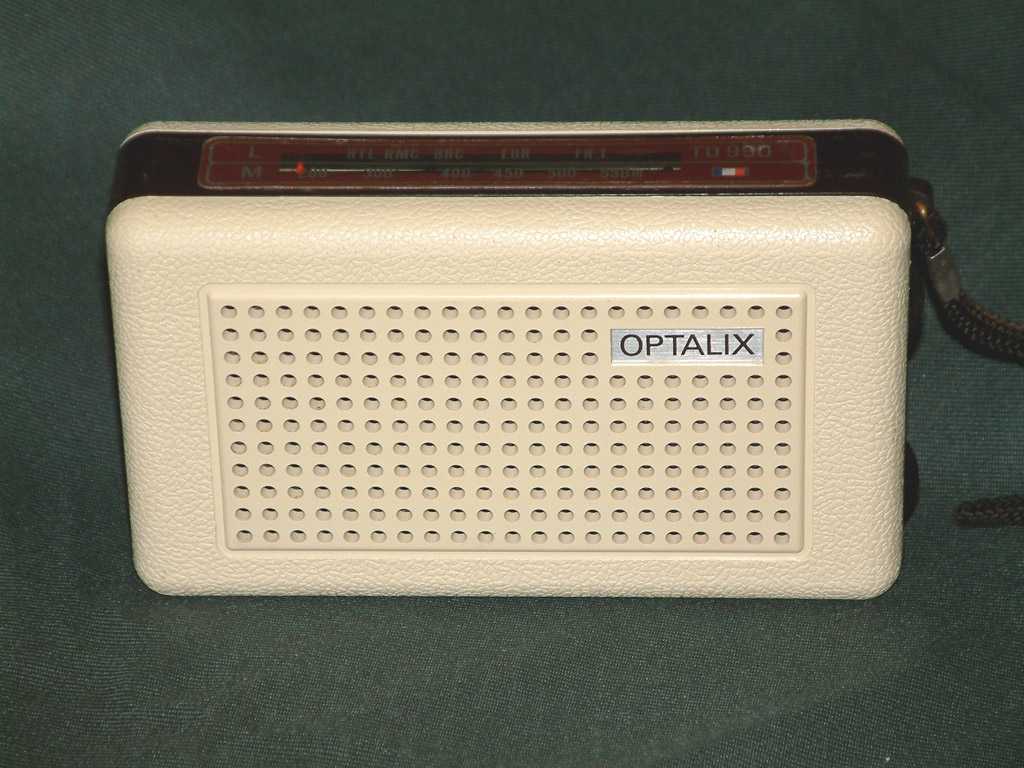

TO 990 Plastique blanc cassé (N°1 399 720) de 1983. Alim 6V, PO et GO. Platine X614 |
||
|
Paris
Dakar (1984) |
||
|
|
|
|
|

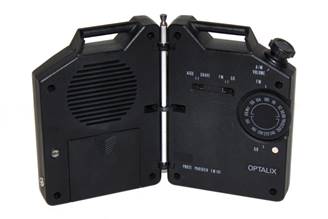

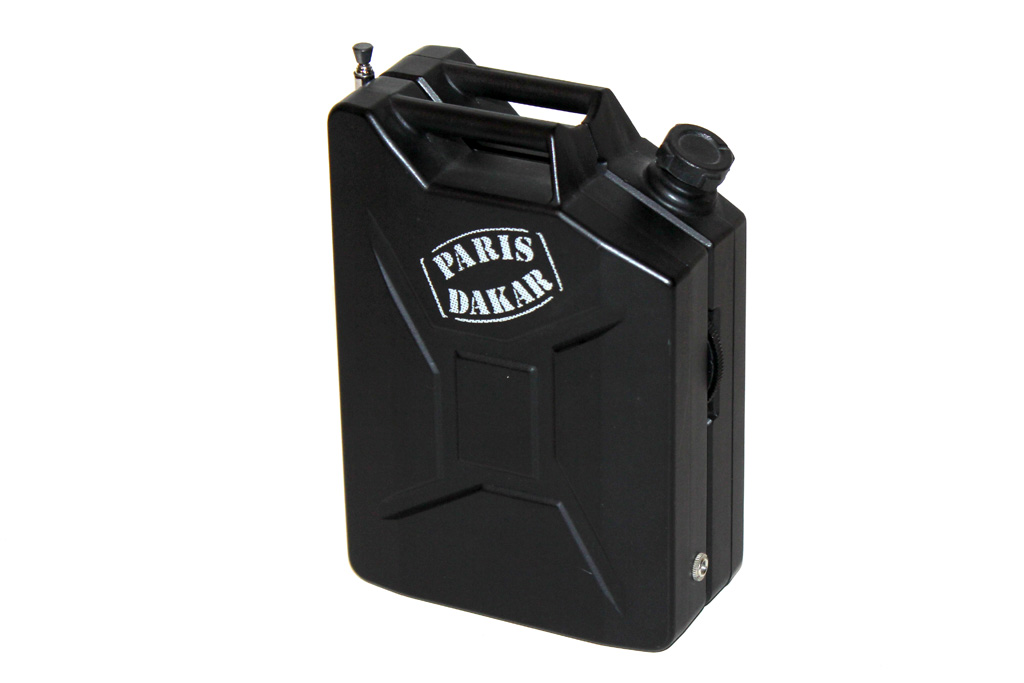

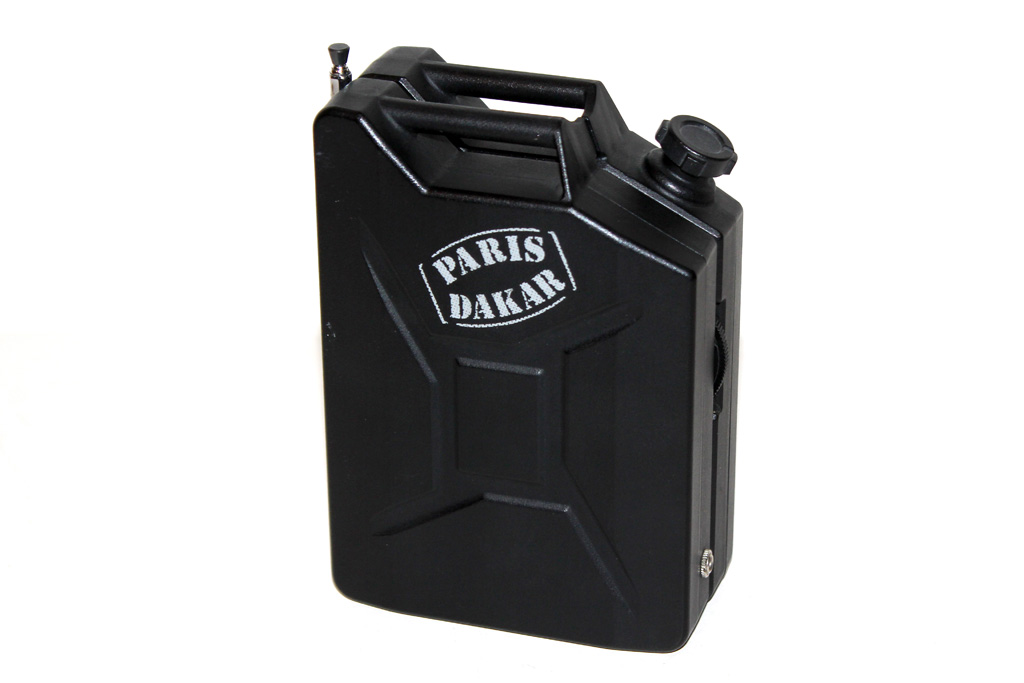

Récepteur de radio GO/FM en forme de jerrycan, OPTALIX Paris
Dakar (N°2 899 803) de 1984. Alim : 4 piles de 1,5 V R6 (AA). Platine X740 |
||
|
|
|
|
|

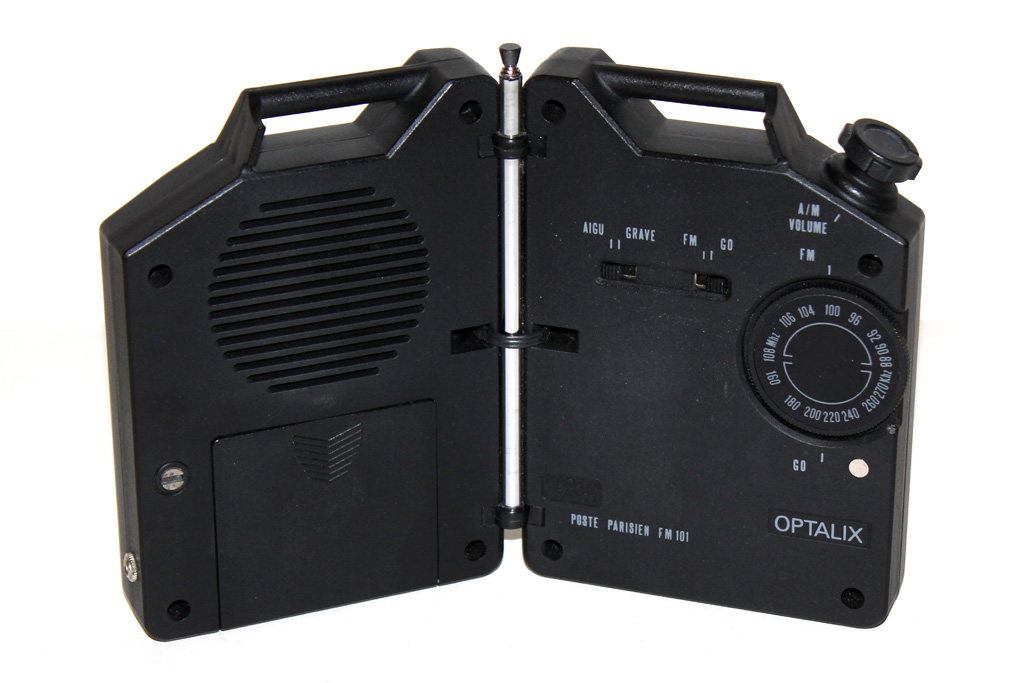

Récepteur de radio GO/FM publicitaire en forme de jerrycan,
OPTALIX Paris Dakar (N°2 881 064) de 1984. Alim : 4 piles de 1,5 V R6 (AA). Platine X740 Poste siglé Poste Parisien 101
Radio qui émettra de 1983 à 1985 sous ce nom et sur la fréquence
de 101 MHz sur Paris uniquement. |
||
Différentes bandes de radiodiffusions :
PO
(Petites ondes), OM (Ondes moyennes), AM (Amplitude modulation), MW (medium wave), de 522 à 1620 KHz (USA de 530 à 1710KHz).
GO
(Grandes ondes), OL (Ondes longues), LW (long wave),
de 144 à 281 KHz.
BE
(Bandes étalées), souvent la bande des 49m soit de 5,9 à 6,2MHz.
OC
(Ondes courtes), SW (short wave) ou KW, de 1,6MHz à
26,1MHz.
FM
(Modulation de fréquence) ou UKW, de 87,5MHz à 108MHz (normes CCIR), 76 à 90MHz
(Japon), 64,8 à 74MHz (normes OIRT, Europe de l'est).
RNT
(Radio Numérique terrestre), DAB (Digital Audio Broadcasting),
T-DMB (Terrestrial Digital Multimedia
Broadcasting), de 174 à 240MHz (Bande VHF3), 1452 à
1492MHz (Bande L).
Différents modes de modulations (liste non exhaustive) :
AM
(Amplitude Modulation) : Modulation d'amplitude avec une largeur de bande de 6
à 18 KHz (9 KHz pour la radiodiffusion en Europe et 10 KHz aux USA)
NFM
(Narrow Frequency Modulation) : Modulation de
Fréquence bande étroite avec une excursion de ± 5Khz
WFM
(Wide Frequency Modulation) : Modulation de Fréquence
bande large (radiodiffusion FM) avec une excursion de ± 75Khz
BLU
(Bande Latérale Unique) ou SSB (Single-Sideband
Modulation) : Bande latérale Unique avec BLI ou LSB : Bande Latérale Inférieure
et BLS ou USB : Bande Latérale Supérieure
CW
(Continuous Wave): Télégraphie,
morse (décodage à l'oreille pour les initiés du bip bip
bip !) avec une largeur de bande inférieure à 1000
Hz.
MDF
(modulation par déplacement de fréquence) ou FSK (Frequency
Shift Keying) : Sorte de modulation de fréquence pour
le numérique qui utilise 2 fréquences pour le 0 et le 1 du binaire.
DRM
: Digital Radio Mondiale (radiodiffusion numérique sur les bandes de radio
classiques en OC, PO, GO), largeur de bande de 9 KHz à 20 KHz suivant le plan
de fréquence.
En cliquant sur les photos,
vous pouvez les visionner en grand et les télécharger en 1024 x 768.
En cliquant sur le nom de l’appareil, vous aurez des informations complémentaires telles que les schémas, les anciennes publicités et les documents techniques sous forme d’un fichier PDF ou d'une image JPG.
